医院智能化设计难点重点解析

一、医院智能化设计的常见问题

作为医院智能建筑专项设计师，在新建、改扩建医院项目全流程方案设计、图纸深化阶段，总会反复遇到各类行业特有设计瓶颈。医院环境严苛，人员密度大，专有设备多，系统封闭。设计师常无从下手。

有别于传统规范分类，本文站在设计师实操视角解决常见问题：

•  顶层统筹缺失：网络、临床、后勤、安防分开设计，无统一底层架构，后期大量改造；
•  多标段系统割裂：智能化、净化、医用气体、物流分标段招标，厂商协议不统一，集成成本极高；
•  预算分配失衡：优先大屏、自助展示设备，压缩网络、机房、后勤平台等隐蔽刚需投入；
•  跨专业协同难度大：智能化点位、管线与医疗工艺、净化、装修、医用设备冲突；
•  后期运维闲置：设计未匹配医院现有运维人员能力，多系统操作复杂，大量智能化功能弃用；
•  扩容前瞻性不足：未预判 3–5 年影像设备、物联网终端增量，机房、桥架、带宽预留严重不足。

二、医院智能化六大设计维度 & 三大核心设计重难点

（一）医院智能化重点六大设计维度

1. 基础网络与基础设施设计维度
2. 临床信息化系统集成设计维度
3. 便民智慧就医服务设计维度
4. 后勤运维管理数字化设计维度
5. 安防与应急指挥调度设计维度
6. 数据治理与网络安全合设计规维度

（二）三大设计师重点攻坚维度

1. 底层全院网络架构设计

全院网络应采用医疗内网、外网、设备专网、IPTV专网四级物理隔离架构，四网独立布线、独立核心交换，各司其职、边界严格管控，从传输底层解决电磁+干扰、带宽拥堵、管线冲突、隐私泄露四大设计痛点。

内网主要是为医院内部办公之用，包括HIS和PACS系统、信息发布系统、排队叫号系统；

外网主要是为实现医院办公人员高速INTERNET服务，为保证上网安全，要求外网出口部署防火墙；

设备网主要是为医院提供安全防范和管理建筑设备之用，包括视频安防监控系统、门禁一卡通系统、停车场管理系统等子系统；

IPTV网主要是为医提供IPTV电视服务

相关布线方便的设计痛点

若四网分别独立敷设铜缆链路，每套网络配套独立桥架、管线，会产生多重设计难题设计时应当注意：

• 放射科电磁环境下铜缆易信号失真，影像、手术直播画面卡顿，影响诊疗；
• 管井、吊顶桥架空间有限，四层线缆分层铺设极易管线打架，土建预留空间不足；
• 后期新增物联网、病区终端无管线扩容余量，改造需大面积拆改吊顶，施工成本极高；
• 多套线缆运维复杂，故障区分难度大，跨网干扰隐患长期存在。

关于布线方面的设计可以点击参考医疗以太全光方案设计实践分享_智能化建筑方案_河姆渡方案馆

2. 后勤数字化管理平台 + 数字孪生落地设计

一些智能建筑设计师日常较少深度接触医院专属后勤体系，该系统业务逻辑封闭、医疗专属场景多，常规公建设计思路无法直接套用。当下传统医院后勤设计普遍存在重硬件、轻软件问题：仅零散配置能耗监测、楼宇自控、轨道 / 气动物流、电梯、净化机电等硬件设备，缺少一体化统一管控载体，各设备协议割裂、数据互不互通。

医院后勤特性：

一是物流管理区别于普通建筑，需同步管控药品标本转运、患者陪检运送、医疗废弃物闭环收运，流程具备严格院感管控要求；

二是能耗管控压力突出，医院 24 小时不间断运行，手术室、ICU、洁净检验室需恒温恒湿、恒定空气洁净度，暖通净化设备长期满负荷运转，行业数据显示医院单位面积能耗远超常规公建，平衡医疗安全标准与节能降耗是设计核心难点。

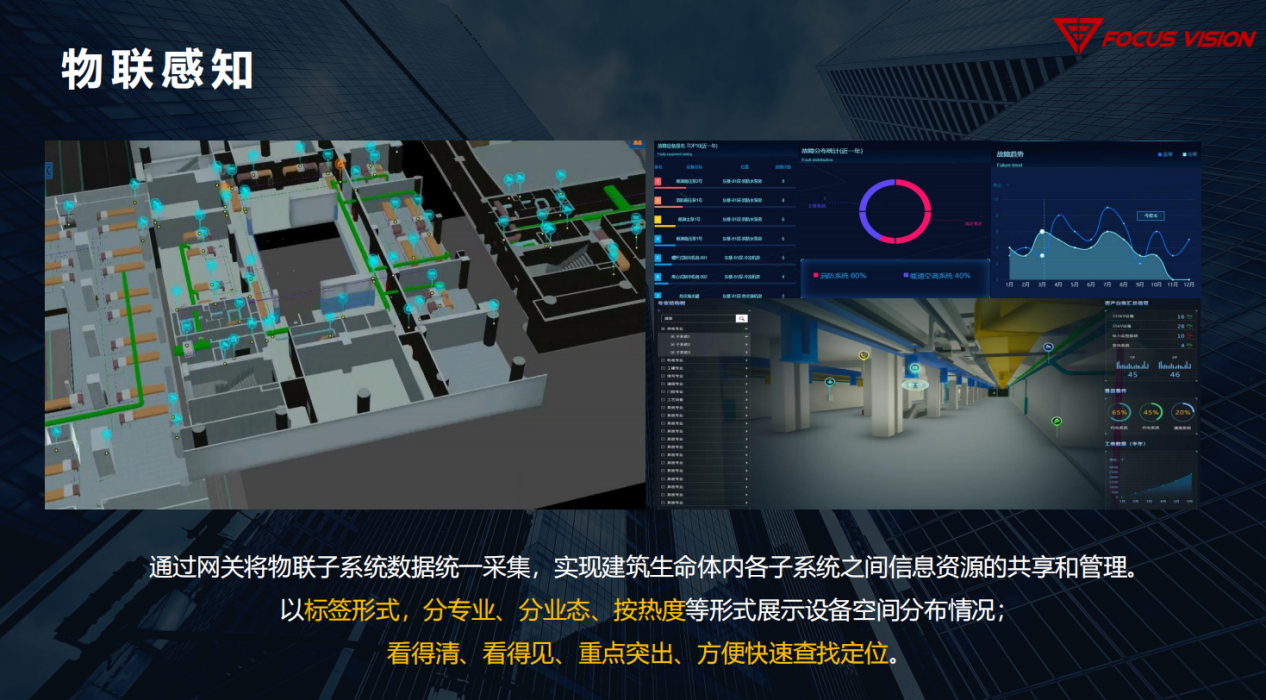

数字孪生一体化后勤平台可统一接入全院机电、物流、环境传感设备，打通数据孤岛，搭建可视化总控界面。

1. 设备全生命周期线上闭环：搭配 Web、移动端多端口，完成设备建档、预防性维保派单、故障报修、报废审批全流程无纸化管理；

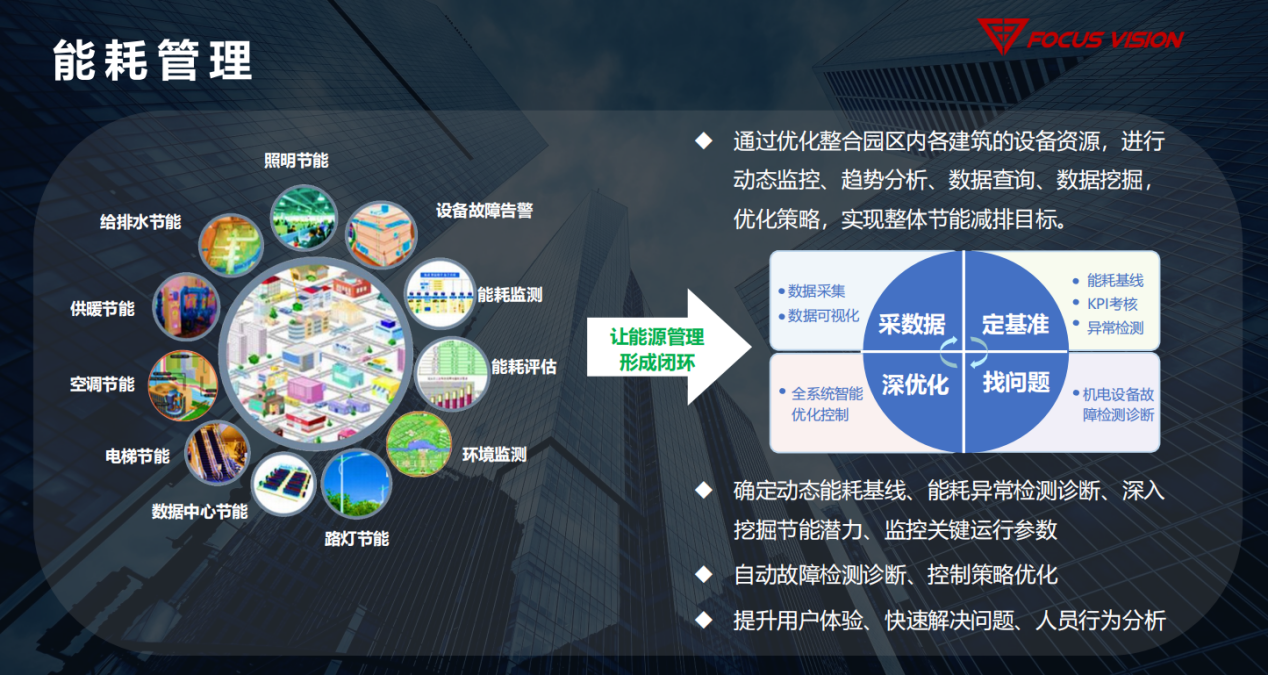

2. 分区能耗精细化调控：分洁净区、门诊、住院分项计量能耗，智能调节空调负荷，在不降低诊疗环境标准前提下实现节能；
3. 医疗后勤服务统一调度：整合医废、被服、病区运送、保洁、外包人员管理，临床线上提报需求，服务进度、评价全程可追溯；
4. 设备异常应急联动：机电超限故障自动推送告警，配套标准化处置预案，规避运营风险。

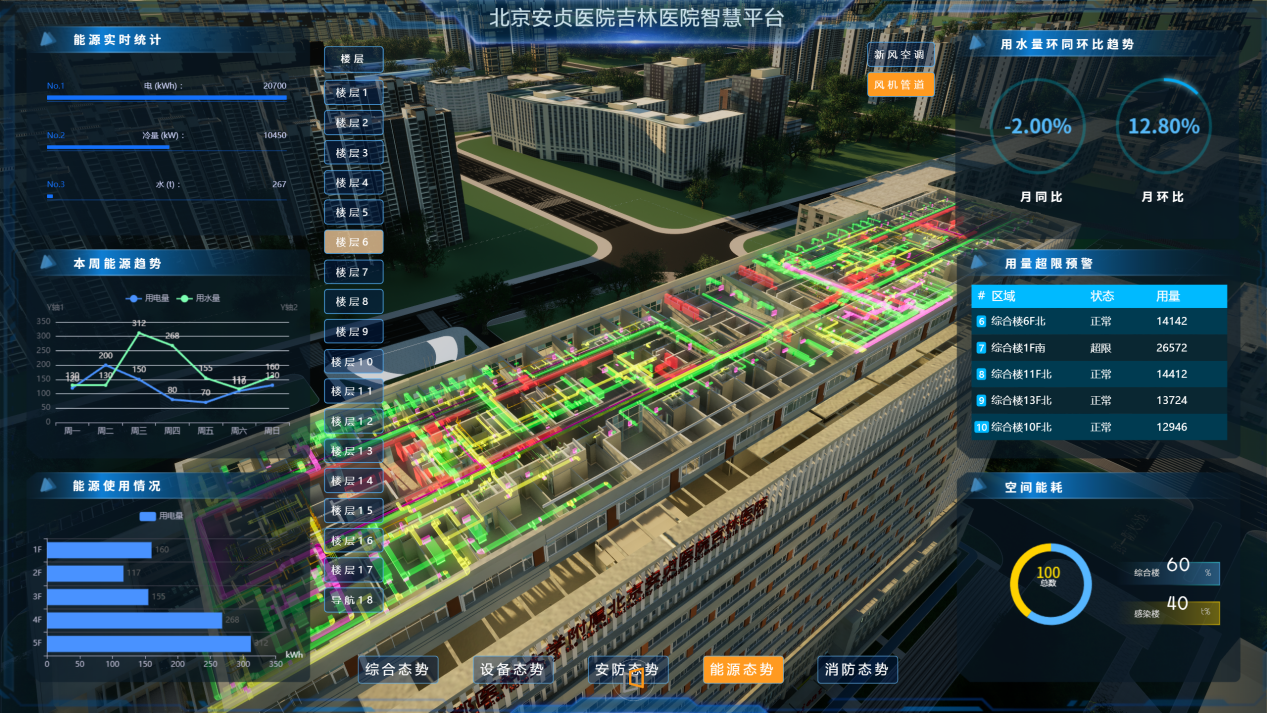

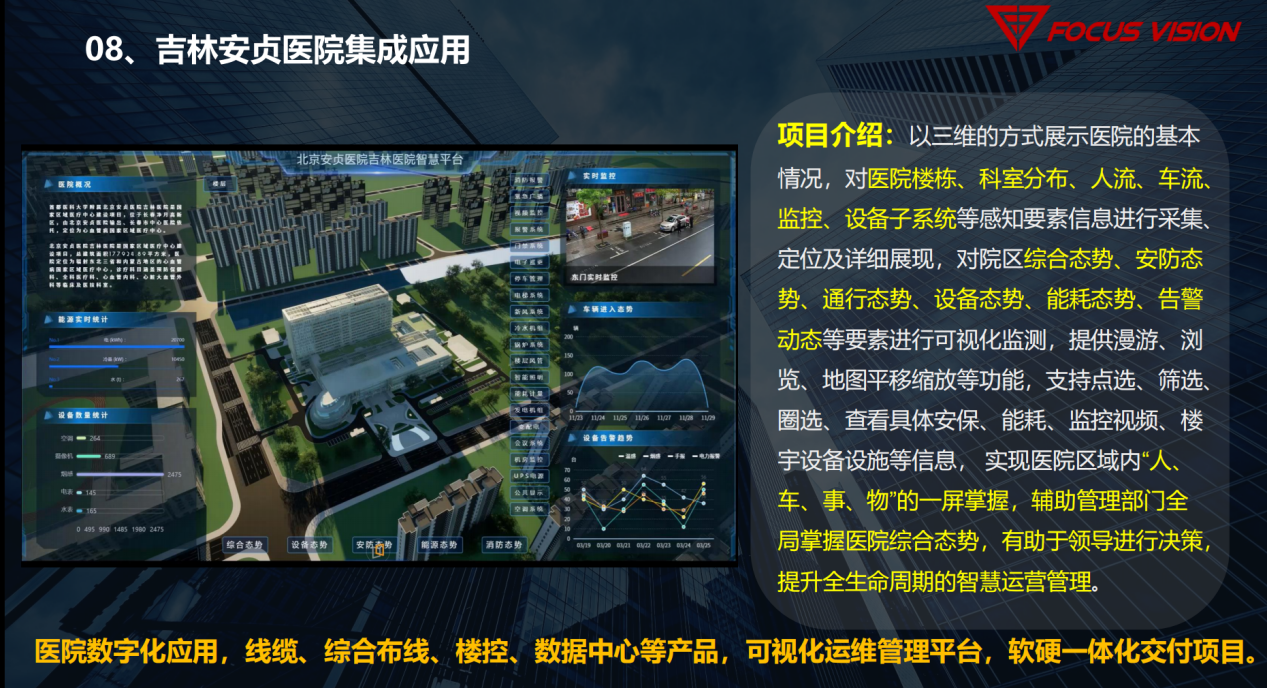

参考案例：安贞医院吉利分院

更多内容请点击：安贞医院吉林分院集成方案_智能化建筑方案_河姆渡方案馆

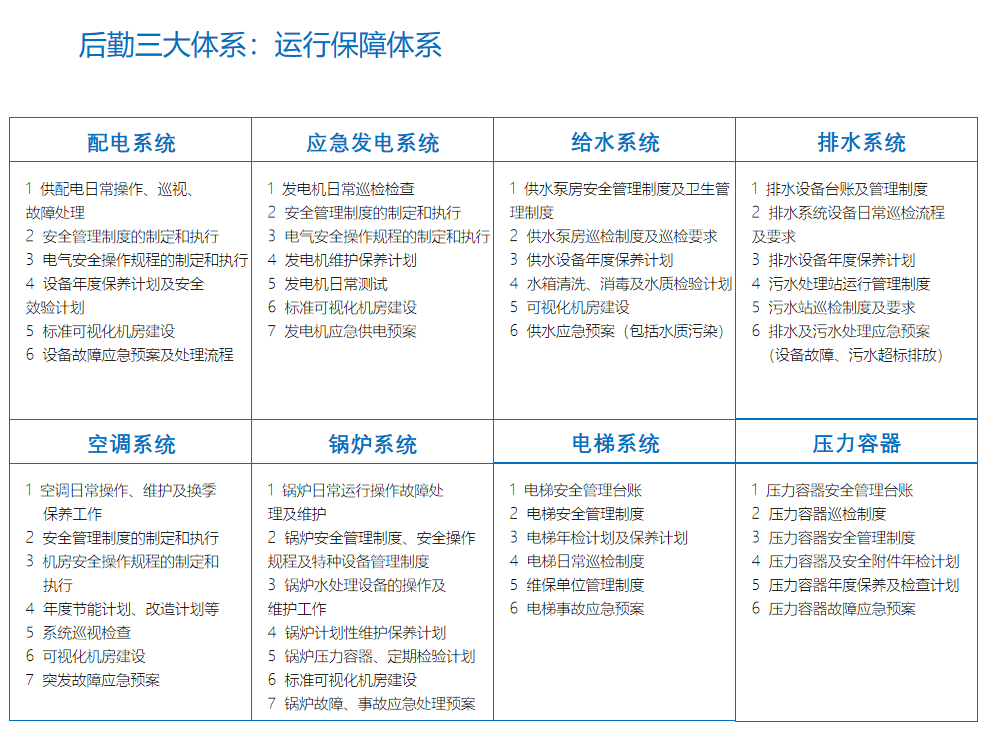

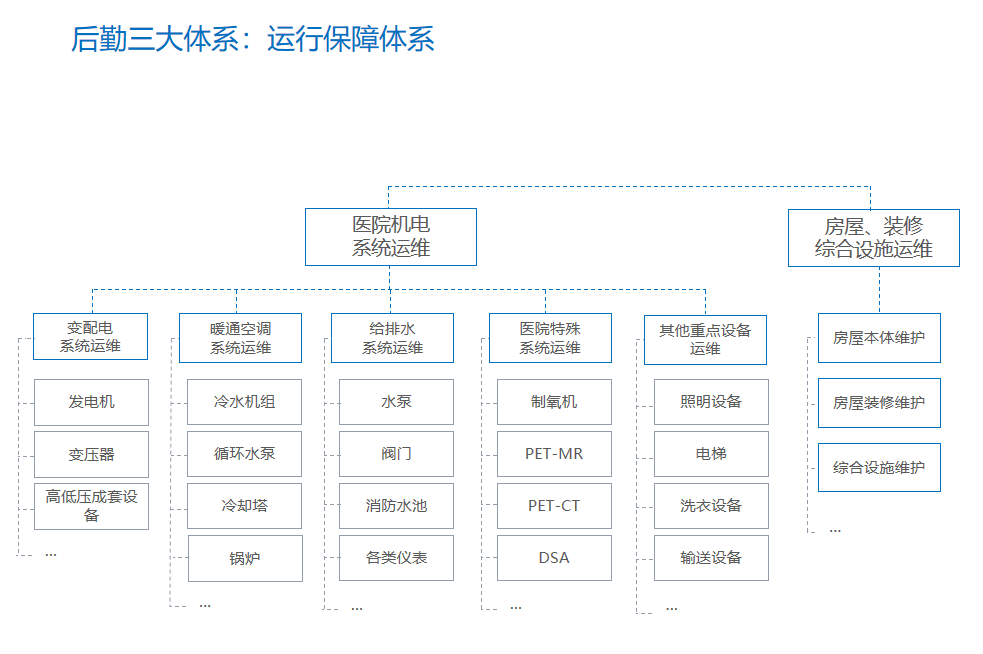

后台运维参考体系：

更多内容请点击

精品医院生态后勤智慧运维一体化解决方案_智能化建筑方案_河姆渡方案馆

3. 医院中微模块数据机房的设计

全院所有临床系统、影像存储、数字孪生平台、BI 运营数据平台均集中部署在中心机房，传统普通机房存在三大设计硬伤：扩容改造难度大、制冷能耗高、供电冗余不足。医院多为分期建设项目，短期算力需求有限，但 3-5 年内影像设备、物联网终端会成倍增加，若机房初期规划保守，后期改造需要大面积拆改，成本极高。
   模块化机房一体化集成机柜、UPS 配电、精密制冷、综合布线，支持分阶段分批扩容，低能耗运行模式适配医院长期运营需求，稳定承载全院多系统并发算力。

1. IT 智能机柜组：承载服务器、存储、网络交换机，集成温湿度、烟感传感器，适配医院海量影像文件存储需求；
2. 供配电系统：模块化 UPS、精密列头柜、智能 PDU，支持双路市电自动切换，N+1 冗余保障 ICU、急诊诊疗系统不断电；
3. 列间精密制冷单元：搭配冷热通道封闭结构，精准控温，大幅降低机房 PUE 值，平衡医院长期能耗成本；
4. 动环集中监控平台：统一采集配电、制冷、漏水、门禁、视频数据，异常实时推送运维手机端；
5. 预端接综合布线：配套全光网接口，兼容院内四网物理隔离传输，减少现场布线施工量。

三、医院智能化系统梳理

结合医院诊疗、服务、后勤、手术、病区、线上医疗全场景，将院内全部智能化系统按六大维度分门别类整理，覆盖医院专属特有系统与通用智能化配套：

（一）基础网络与基础设施类系统

1. 全院全光主干网络系统、多网隔离综合布线系统
2. 模块化数据中心机房系统、UPS 不间断供电系统
3. 弱电桥架管网、防雷接地、机房精密制冷配套系统
4. 网络系统：内外网 / 设备网 / 物联网专网

（二）临床诊疗信息化专属系统

1. 医院基础业务：HIS 医院信息系统、LIS 检验系统、PACS 影像归档系统、EMR 电子病历系统
2. 数据运营分析：BI 医疗商务智能数据平台，涵盖门诊运营、住院运营、病种分析、危急值预警、全院绩效统计
3. 数字化手术室配套系统：手术排程管理、术中高清影像传输、手术直播示教、麻醉记录、术中计费、术前规划诊断系统
4. 智慧药房闭环系统：自动发药机、针剂智能存储柜、药品条码追溯、药房补货预警系统
5. 智慧病房医护系统：护士站综合管理大屏、床旁交互终端、医护扫码执行、病区呼叫对讲系统

（三）便民智慧就医服务类系统

1. 门诊导诊分流：排队叫号系统、科室信息发布屏、院内电子地图导航系统
2. 自助服务终端：一站式自助挂号、缴费、报告打印一体机
3. 专家展示与公示系统：医生排班信息发布屏、病区公示屏
4. 互联网医院线上诊疗系统：就医线上平台，包含线上预约挂号、在线问诊、线上支付、检验报告推送、诊后随访、健康咨询

（四）后勤运维数字化管控系统

1. 智慧机电节能系统：IBMS 楼宇综合管理平台、中央空调智能节能控制系统、分区能耗监测系统、室内空气质量监测设备
2. 数字孪生 FM 后勤运维平台：全院设备全生命周期管理，覆盖设备入库、报修、审批、更换、报废全线上流程
3. 医用智能物流系统：轨道物流传输系统、气动物流传输系统、物流集中调度触摸屏
4. 移动运维终端：IOS / 安卓手机端、微信小程序运维管理端口

（五）安防、应急指挥与专项配套系统

1. 基础安防：高清视频监控、一卡通门禁、人员资产定位、入侵报警系统
2. 应急联动：公共应急广播、消防信号联动处置平台
3. 全院总调度指挥中心：大屏显示系统、音视频切换系统、定制化调度操作台（专项定制）

（六）人文配套与绿色医院智能化配套

1. 病区环境优化：自然光采光联动控制、病房温湿度自动调节系统
2. 无障碍就医配套：无障碍通道感应、无障碍卫生间智能辅助设施
3. 绿色医院配套：分区能耗统计、洁净区新风智能调控系统

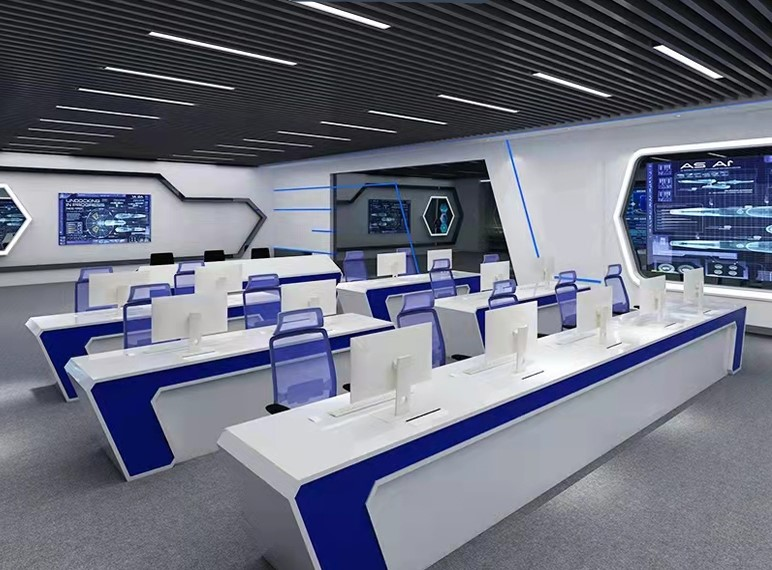

四、指挥中心专项定制化设计

指挥中心是医疗突发事件、消防联动、全院运维总览核心载体，常规标准化设计仅包含基础大屏、通用操作台、音视频切换设备，需要适配医院 7×24 小时轮班、多席位协同调度场景。
在设计深化阶段，必须额外增加定制化操作台专项细节设计，充分考虑人体工学、多岗位设备收纳、强弱电管线分离、线缆隐藏、散热降噪、应急设备集成存放等个性化需求，适配群体性就诊、手术室应急、全院能耗监控、消防调度多场景操作。

点击上方图片，查看更多定制产品，为您的项目保驾护航！

五、方案馆医疗设计方案参考及设计体系
面向医院智能建筑设计师、设计院、基建院方，我们提供全流程智能化专项设计咨询服务，精准解决行业普遍设计痛点。
     服务覆盖前期顶层方案规划、方案编制、全套医院智能化系统统筹配置、刚需 / 远期分级投资测算、图纸深化会审、招投标技术文件编制、多专业施工界面协调、竣工运维配套规划全链条。
