【干货】为什么在计算机供电系统前不宜加漏电保护器？
分享
本期导读

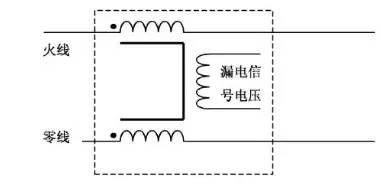

带漏电保护的断路器是保护人身安全的，它的原理是将输入市电的火线和零线同时通过一个变压器的两个相同匝数但极性相反的绕组。
当系统没有漏电时，火线和零线的电流幅值相等，方向相反，在变压器中两个绕组在铁芯中的产生的磁通相互抵消，在漏电信号电压绕组中不产生漏电信号电压。
当有漏电发生时，则会产生漏电信号电压。当漏电信号电压达到一定限值时（以人身安全30mA为准），控制输入开关跳闸。
在供电系统中，存在多种电压电流尖峰干扰，其中包括高压脉冲、尖峰毛刺、电涌、暂态过电压、射频干扰EFI和电磁干扰EMI等等。这些干扰有的来自电网，有的来自系统和设备内部（如计算机、交流稳压器、UPS、逆变器等），特别是系统和设备启动时尤为严重。

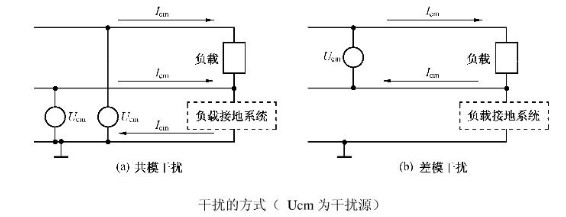

这些干扰都会在系统中形成高次谐波电压和谐波电流，就其干扰形式和传播途径而言，大体分为两类：一是共模干扰，二是差模干扰。如下图：
共模干扰存在于电源任何一相对大地和零线对大地之间。共模干扰有时也称纵模干扰、不对称或接地干扰，是载流体与大地之间的干扰。
差模干扰存在于电源相线与零线及相线与相线之间。差模干扰有时也称对称干扰、常模干扰、横模干扰，是载流导体之间的干扰。
共模干扰和差模干扰通常是同时存在的，由于线路的阻抗不平衡，两种干扰在传输中还会相互转化，所以情况非常复杂。为了抑制干扰对电子设备的影响，人们通常采用的措施主要有给被保护的设备并联瞬变干扰抑制器和电子设备输入端安装电源线滤波器两种。而安装电源线滤波器是各种设备必不可少的措施。
常用的电源线滤波器是由无源集中参数（电感、电容和电阻）构成单极电路，如下图：
电容Cx位于相线与中线之间，用于衰减差模干扰，称为抗差模电容。匝数相同的电感L1和L2同绕在一个铁芯上，按照图示同名端绕制，当50Hz交流电流通过时，磁芯回路的磁通相互抵消，磁芯不会饱和，也不会产生感应压降，但对于共模电流则呈现大的电感值，可取的良好的滤波效果。位于相线及零线对地的电容Cy用来衰减共模干扰，称为抗共模电容，电阻R用来消除可能出现在滤波器上的经典积累。
由于计算机系统中存在较大的谐波干扰，在无处不在的滤波器引导下，系统的对地漏电电流远远大于用于保护人身安全的漏电保护器限值，特别是在系统和设备启动时更为严重，所以一般计算机供电系统和是UPS设备前不宜安装漏电保护器。
为了确保计算机系统中的人员安全，应采取以下措施：
所有电气设备外壳必须良好接地。
在使用和维护设备时，禁止带电操作。
-
-
-
