天纵城智慧平安小区技术方案解析

一、项目背景

为响应国家号召，武汉警方提出，为了不断增强人民群众获得感、幸福感、安全感，今年将创建“六大警营”，即建设红色警营、战斗警营、数字警营、法治警营、美丽警营、健康警营。武汉市警方试点创建“六大警营”，建设100个“智慧平安小区”。全市公安机关和全体民警不忘初心、牢记使命，以时不我待、只争朝夕的精神投入2018年工作，在新时代伟大征程上，奋力谱写“汉警”发展的新篇章，为现代化、国际化、生态化大武汉建设作出新的更大贡献。为了响应国家以及武汉市的强烈感召，素有盘龙城第一标杆建筑的天纵城小区，将积极加入到智慧平安小区的建设中，真正做到让老百姓能够享受到更安全，更健康，更舒适的生活。

二、工程概况及工程范围

武汉市盘龙城经济开发区天纵城位于巨龙大道与盘龙一路交汇处，东邻汉口北服装城，西邻奥特莱斯，南邻市民之家，北邻黄陂城区。项目由湖北恒泰天纵控股集团有限公司开发，包含商业、写字楼、公寓、住宅等多种类型产品。规划占地面积133905㎡平，总建筑面积592554㎡平，容积率3.5，规划居住户数为3338户，其中绿化率达30.67%。项目周边教育配套齐全有幼儿园、小学、中学；另外，医疗方面，周边有慈惠医院和武汉济世康复等医院。其突出的地理位置以及周边完善的配套设施，凸显出其地位的重要性。有盘龙城标杆建筑第一的美誉。为响应国家以及武汉市警方的号召，现对天纵城智慧平安小区智慧信息系统平台进行升级改造。

三、设计指导思想

根据招标文件要求和建筑平面图，结合我公司多年的工程实施经验，根据以下指导思想对天纵城智慧平安小区智慧信息系统工程进行设计：

系统设计坚持高起点，保证系统的先进性和在国内同行中的领先地位；

在进行系统设计、器材选型时，贯彻“实用、可靠、先进、经济”的原则，以应用为导向，推进管理，按急用先上、分步到位的原则建设；

系统充分考虑功能扩展性和技术升级性，适应当代信息技术迅猛发展的要求，以求达到最佳效果。

四、设计原则

根据上述指导思想，在天纵城智慧平安小区智慧信息系统设计中我们遵循以下原则：

1、可行性和适应性：系统保证技术上的可行性和经济上的可能性，满足今后发展的需要。

2、实用性和经济性：系统建设始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。

3、先进性和成熟性：系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。不但能反映当今的先进水平，且具有发展潜力，关键设备选用国际主流产品。

4、开放性和标准性：为了满足系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需要，必须追求系统的开放性和标准性。

5、可靠性和稳定性：在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠和稳定，达到最大的平均无故障时间。

6、安全性和保密性：在系统设计中，既要考虑信息资源的充分共享，更要注意信息的保护和隔离，采取不同的措施，包括系统安全机制、数据存取的权限控制等。

7、可扩展性和易维护性：为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资。实现系统的扩展和维护。

五、 视频监控系统

1、周界视频监控

社区周界是安全防范的第一道防线，没有安全防范措施的周界围墙容易成为不法份子入侵的首选途径，同时，做好第一道防线的安全防范，提高非法行为的实施难度，是社区安全管理应该考虑的首要问题。社区周界需要设立合适的入侵报警触发措施，一旦探测到入侵行为产生报警，并结合视频监控提供实时跟踪手段与事后追查依据。

应用场景：社区周界监控报警二合一管理

周界布置室外防水红外枪机，对社区周界进行无死角24小时监视；

周界布置红外对射，对社区及围墙周界进行主动探测；

周界布置热成像摄像机，对社区周界进行无死角24小时监视；

重点关注周界区域加设红外高清智能球机，设置预置点；

周界监视画面划线检测，人员跨线报警，并联动附近球机预置点；

报警相关视频在管理中心大屏弹窗显示，同时回放前N秒视频画面实时追溯；

2、社区公共区域监控

由于社区人流与车流进出频繁，难免会有不法份子或熟悉社区环境的不速之客进入社区内部，为确保社区内部公共区域的安全，同时为避免业主由于车辆刮擦等造成的日常纠纷，需要在重点关注区域实施24小时视频监控；

简单的视频监控系统为物业管理人员带来繁复的工作量，现代化社区的高效管理要求视频监控具备高清、智能、联动特性，间接提升社区安全性。

应用场景：社区内外部重点公共区域监控

在内外部重点公共区域设置红外枪式摄像机，根据具体环境特点选配超低照度、强光抑制、宽动态以及手动/电动变焦，光学变倍等功能，以实现社区室外公共区域的视频监控管理，具体包括对社区主要干道、活动广场、室外停车位、广场水池等重点关注区域等；

每栋大楼的各个立面布设红外枪式摄像机，监测高空抛物等行为。

应用场景：社区内外部开阔区域监控

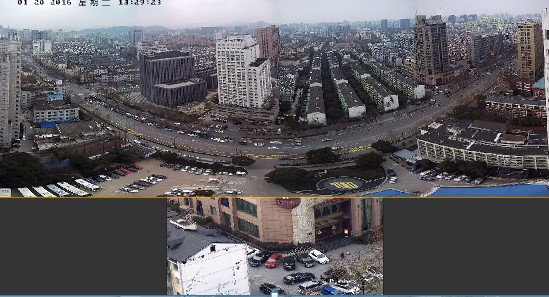

通过鹰眼摄像机的合理安装，可在大楼制高点的四周进行全景监控，对社区进行无盲区的视频覆盖，便于用户从全局掌握社区整体情况，同时能够查看监控细节，辅助用户及时、准确地做出警情、火情的判断、指挥和决策，实现全局监控+细节查看完整功能，构建全局态势感知的防控体系。

通过全局摄像机的应用，满足看得全和看得远的问题。全局摄像机利用深度学习算法，覆盖监控场景的同时，满足场景中人体、人脸、机动车、非机动车等特征的深度覆盖。

此外，配合后端深度智能产品，如超脑NVR、治安版刀锋，可对目标图片进行二次分析，实现更多业务应用。

应用场景：停车场安全管理建设

社区停车场发生车辆擦碰、车内财物被盗等案件，让视频来还原现场。

每个停车场出入口设置视频监控点位，对进出车辆进行实时监控与视频存储（可以与车辆出入管理系统的摄像机共用）；

地下停车场主要干道及周围角落设置视频监控点，兼顾每个车位车辆的进出与停放情况

高空抛物监控

为了进一步的对高空抛物这种危害极大的不文明行为进行制止，我们需要建设一套全数字高清化的视频监控系统。通过以文明行为宣传为主，监控管理为辅的方式，有效的对高空抛物这一不文明行为进行制止，同时也能够在抛物事件发生后，做到事后取证并追究相关人员的法律责任。

应用场景：小区内住宅楼立面监控

每栋大楼的四个立面布设2~3台（视楼层高度选择）红外枪式摄像机，分别覆盖一个立面的高中低三段截面，保证图像清晰可靠，在事后查询时能准确地查找到抛物的来源。

另外，对于住宅下方的道路区域，需加上普通摄像机进行视频全覆盖监控，以便更全面准确地捕捉被抛物体的具体形态、掉落位置，造成的实际伤害，以防止被抛物落地后被人拿走或者挪动位置，影响事后的举证。

3、视频监控系统的总体设计思路如下：

前端设备均采用高清IPC，从而实现高清视频采集，同时为满足前端多种应用场景的不同需求，推荐不同类型、不同功能的IPC；

采用NVR存储模式对实时视频进行分布式存储，实现存储系统的高可靠、高性价比；

部署模块化、集成化的视频综合平台，结合高清显示大屏实现视频图像、电子地图、电脑信号的上墙显示、拼接控制等功能；同时视频综合平台还配置服务器板卡，为部署平台软件提供必要环境，实现软硬件一体化；

建立统一的视频信息管理应用平台，实现对系统的统一管理；同时引入视频质量诊断技术，保障系统稳定运行；

充分考虑原有系统利旧，实现新老系统的无缝对接，降低成本，减少资源浪费。

系统采用高清视频监控技术，实现视频图像信息的高清采集、高清编码、高清传输、高清存储、高清显示；系统基于IP网络传输技术，提供视频质量诊断等智能分析技术，实现全网调度、管理及智能化应用，为用户提供一套“高清化、网络化、智能化”的视频图像监控系统，满足用户在视频图像业务应用中日益迫切的需求。

本方案主要实现以下目标：

建成统一的中心管理平台：通过管理平台实现全网统一的视频资源管理，对前端摄像机、编码器、解码器、控制器等设备进行统一管理，实现远程参数配置与远程控制等；通过管理平台实现全网统一的用户和权限管理，满足系统多用户的监控、管理需求，真正做到“坐阵于中心，掌控千里之外”。

实现系统高清化与网络化：本方案以建设全高清监控系统为目标，为用户提供更清晰的图像和细节，让视频监控变得更有使用价值；同时以建设全IP监控系统为目标，让用户可通过网络中的任何一台电脑来观看、录制和管理实时的视频信息，且系统组网便利，结构简单，新增监控点或客户端都非常方便。

4、系统逻辑结构

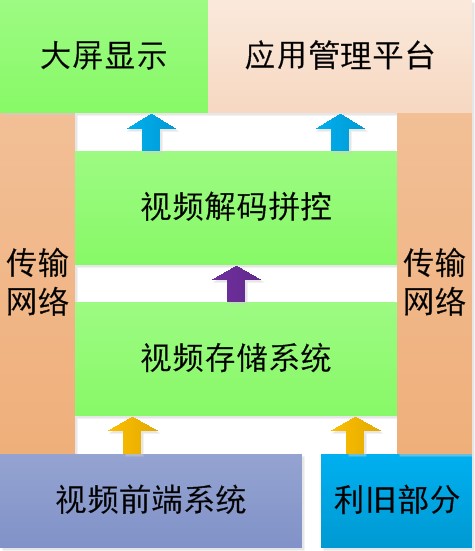

整个方案从逻辑上可分为视频前端系统、传输网络、监控中心和应用管理平台四部分内容，视频存储、视频解码拼控和大屏显示等内容在监控中心部分进行设计。另外，方案对系统利旧方面进行了简单说明，符合众多项目设计的实际需求。下图为系统拓扑图（非实际组成结构图）：

视频监控系统物理架构

完整方案中还有人员出入管理系统、车辆出入管理系统、信息发布系统、楼宇对讲系统、紧急报警求助系统、周界防范系统、施工组织方案的详细内容。
