海康威视银行联网可视化综合解决方案

系统组网

银行机构安全防范报警监控联网系统的系统结构如下图所示。营业场所、自助设备、自助银行、现金业务库以及其它重要区域的安全防范系统通过传输网络接入联网系统的监控中心。监控中心可与上一级监控中心联网，并应当有与公安接警中心通讯或交换信息的接口。

全行视频集中管理

平台支持接入4K、1080P、720P的高清视频；也支持4CIF(704x576)、CIF（352x288）、QCIF（176X144）等多种标清分辨率视频；支持双码流以及三码流等多码流接入方式，以适应本地监控录像与网络视频传输的不同要求，用户可根据网络带宽情况，选择主码流预览或子码流预览。

 各子系统集成联动

系统接入视频监控系统、入侵报警系统、语音对讲系统、门禁控制系统、ATM防护舱系统等，能够接收各个系统的信号并做可视化联动处理。同时，在一个客户端界面下，即可实现对各个子系统的集中控制和操作，真正实现多系统的集成与集中管理控制。

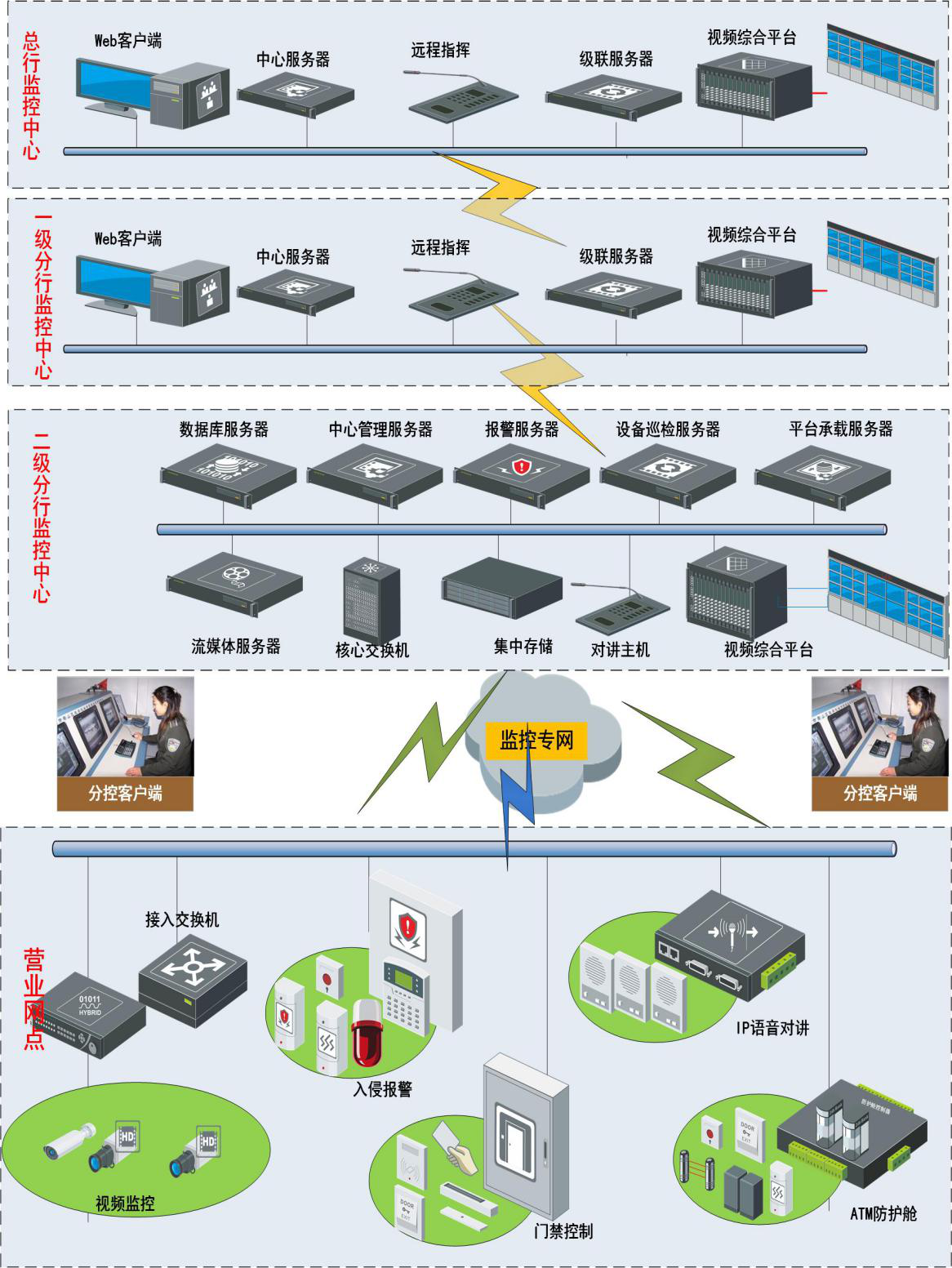

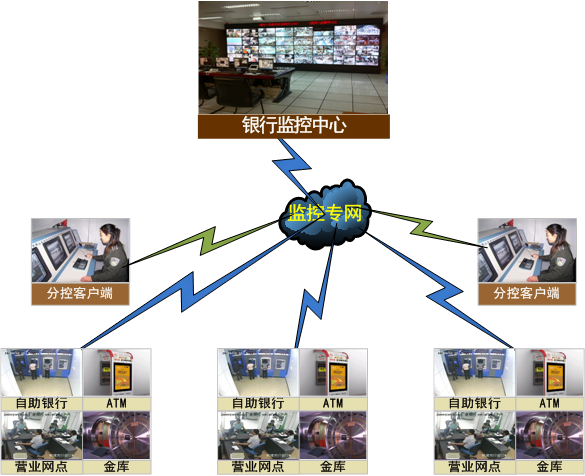

安防监控集中管理系统平台主要接入银行前端营业网点、自助银行、ATM机具、金库业务库、办公大楼等场所的视频监控系统、入侵报警系统、语音对讲系统、门禁系统等安防子系统，其中，各个系统经过网络化改造后，全部通过IP网络连接至远程监控中心，实现统一管理。

板卡式工控机接入

目前，板卡式工控机在金融行业已越来越少，在联网改造过程中，建议采用嵌入式硬盘录像机进行替换升级。

嵌入式录像机接入

对于此类设备，只需在专网内为其分配一个固定IP，即可实现接入。对于尚未接入的设备，只要提供设备的开发SDK接口，原则上都可以实现对接接入。

网络摄像机接入

目前海康威视软件平台支持目前业内主流的ONVIF、PSIA等标准码流格式的网络摄像机的接入。另外，也可通过海康NVR接入，及通过NVR接驳（AXIS、Panasonic、SANYO、SAMSUNG）网络摄像机以及支持ONVIF、PSIA标准的网络摄像机，再由平台对接NVR实现视频接入。

防护舱系统中的核心是防护舱控制器，一般为网络化设备，通过SDK对接防护舱控制器，平台软件即可实现防护舱控制系统的接入、信号接收、远程控制等功能。

根据最新的GA38-2015中的要求，银行营业场所应使用独立的语音对讲系统，故自助银行中的对讲不能再基于DVR使用，而应该采用独立的IP网络对讲系统。

IP网络对讲是指通过网络进行语音信号传输的对讲系统，对于已建的IP网络对讲系统。

防护舱系统中的核心是防护舱控制器，一般为网络化设备，通过SDK对接防护舱控制器，平台软件即可实现防护舱控制系统的接入、信号接收、远程控制等功能。

为了确保监控网络传输的稳定性和安全性，以及业务系统数据传输的稳定性及安全性，银行监控系统传输网络建议采用VPN专网方式，不与业务网混用。

网络带宽的估算方法如下：

1) CIF分辨率的单路视频码率可采用 512kbps 估算，4CIF分辨率的单路视频码率可采用 1536kbps估算。

2) 前端设备接入的网络带宽应不低于允许并发接入的视频路数×单路视频码率。

3) 中心系统接入和互联的网络带宽应不低于并发访问或互联视频路数×单路视频码率，即前端设备接入的网络带宽至少应达到512kbps。

4) 用户终端接入的网络带宽应不低于并发显示视频路数×单路视频码率。

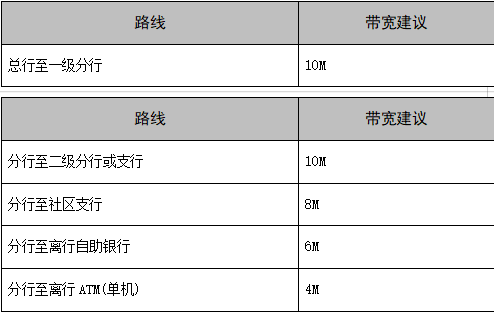

预留的网络带宽应根据银行联网系统的应用情况确定

带宽数据仅供参考

IP网络性能指标

采用IP网络传输时，IP承载网络的QoS（服务质量）等级应达到通信行业标准YD/T1171-2001中所规定的交互式1级或1级以上服务质量等级。具体指标如下:

1) 网络时延上限应小于400ms；

2) 时延抖动上限应小于50ms；

3) 丢包率上限应小于1×10ˉ3。

报警联动响应时间

1) 报警触发后，本地安防系统联动视频经由IP网络传输到监控中心显示所需响应时间应不大于4s。

2) 经PSTN传输报警信息的联网报警响应时间应不大于20s。

一级监控中心是下一级监控中心的管理中心，主要实现非现场检查调阅，事件资料共享，远程应急指挥，设备运维管理，业务决策辅助等功能。

系统架构设计

根据银行监控中心实际的使用要求和物理环境，本方案采用一套完整的DID LCD拼墙系统方案。

液晶大屏幕拼接显示墙由一套3（行)×9(列）55″(LED)超窄边液晶显示屏——DS-D2055NH-E/G组成，其液晶显示单元，采用LG进口原装超窄边面板,屏幕之间拼缝仅仅为1.8mm。超高亮度700cd/m²，直下式LED背光源，显示单元亮度更加均匀，无边界暗影现象。工业级设计，使用寿命可长达60000小时。

尺寸特性如下：

单屏尺寸：1211.54 (W)×682.34(H)×112.4(D)(单位mm)

组合尺寸：(682.34mm×3)×(1211.54mm×9)

底座高度：实际高度根据用户现场确定

//以上部分根据实际项目进行调整

 存储方式选择

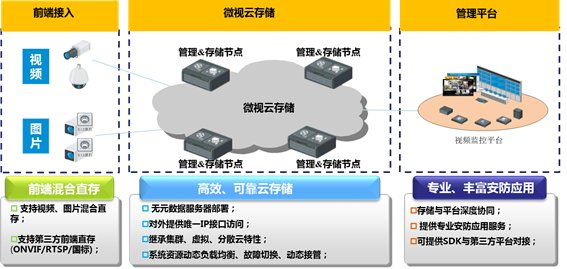

视频云存储是目前最高端的视频存储方案，但是针对金融行业量级的集中存储而言，传统存储方式存储性能较低，而如果采用云存储方案，硬件设备较多、初始部署成本高。针对银行联网监控中心的存储规模，可采用针对金融行业的微视云存储方案。

 需求容量计算

需要考虑前端监控路数、单路视频图像码流、录像时间、录像保存时间。

视频图像存储空间计算公式：单个通道24小时存储的存储容量(GB)=【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024。

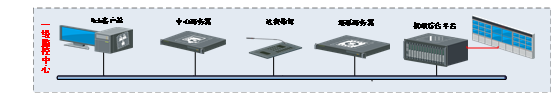

一级监控中心可部署模块化三层路由交换机作为平台交换机，采用冗余引擎和双机热备的方式，保障系统可靠性。平台交换机与核心交换机使用多模光纤互联，如果核心交换机端口足够，建议采用双链路（或多链路）捆绑。

根据有关规范，设计该机房供配电防雷方案如下：

1) 一级防雷：配电柜电源进线处接电源防雷器。变压器的机壳、低压侧的交流零线以及与变压器相连的电力电缆的金属外护层应就近接地。

2) 二级防雷：UPS配电箱引出的三根相线及零线接电源防雷器，箱内交流零线不作重复接地。机房内所布放的交流供电线路中的中性线（零线），应采取绝缘导线。交流配电箱上的中性线（零线）汇集排应与机架的正常不带电金属部分绝缘。

3) 三级防雷：各设备终端使用专用的避雷电源保护器。机房内所有交直流用电及配电设备均应采取接地保护。交流保护接地线应从接地汇集线上专引，严禁采用中性线作为交流保护接地线。

消防系统是机房必不可少的一个系统。机房消防必须采用无腐蚀作用的气体自动灭火装置。气体灭火装置的灭火性能可靠,不损坏电子设备，暗管布方式安装，不影响机房整体效果。在原有消防装置，取消自动喷水灭火系统，根据机房消防相关标准和技术规范，机房、监控中心、机房采用气体灭火系统；并配备手提式灭火器和空气呼吸器及电子专用灭火器。

照度是计算机房电气设计中十分重要的环节，也是保证计算机操作人员工作环境的重要指标。因此机房照度的均匀度（最低照度与平均照度之比）按0.8 设计，监控中心、机房事故照明照度设置为机房照明的1/ 8，安全出口标志灯照度不低于0.5lx。

本方案照度设计为离地面0.8m 处不低于400Lx， 应急照明照度离地面0.8m 处不低于60Lx。

从逻辑架构结构上说，系统可分为五层，分别是展现层、业务层、核心服务层、数据库层、设备接入层，同时软件还包括运维管理、授权认证、安全加密、维护管理、数据备份等功能。

展现层：负责系统的基础应用功能操作。主要分为移动客户端、C/S客户端、B/S客户端、大屏上墙显示；

业务层：主要是从软件的业务功能上的划分，包括基本的视频预览、回放、存储、上墙、对讲、地图、报警处理等基本的业务；

核心应用层：应用服务含各种应用逻辑服务，主要负责各种业务逻辑的实现。提供设备的接入功能支持，实现平台各类通信协议的支持，以及对平台数据的相关处理；

数据层：主要含数据库，以及其他数据类型存储设备，数据库作为数据持久化的核心，系统的大部分数据都在这里存储；

设备接入层：主要是硬件平台支撑。平台接入所需的视频类设备、报警类设备、门禁类设备、存储类设备。

平台逻辑架构
