随着计算机与网络技术的发展,数据中心的服务器、网络通信设备等IT设施,正在向着小型化、网络化、机架化的方向发展,这都给数据中心的构建模式带来了新的变化,而机柜,正在逐渐成为这个变化中的主角之一。
机柜一般用在网络布线,中心机房,数据机房等。因为企业规模和企业业务数据量的大小不同,所以对于数据中心的规模要求也不一样。
如何以合适的价格采购到合适的机柜组建合适的数据中心,需要采购人员深入了解企业自身的需求,同时对专业性较强的设备具备一定的采购知识和经验。
那么如何选择合适的机柜呢?
01机柜类型和档次怎么选?
虽然机柜看上去都差不多一个样,但细分起来根据其用处的不同还是有几种类型,常见的就是用于布线的机柜和用于安放服务器的机柜。
网络型机柜与服务器型机柜有什么区别?
网络机柜和服务器机柜均是19寸标准机柜,服务器机柜是用来安装服务器、显示器、UPS等19"标准设备及非19"标准的设备,在机柜的深度、高度、承重等方面均有要求,宽度一般为600MM,深度一般在900MM以上,因内部设备散热量大,前后门均带通风孔。
网络机柜主要是存放路由器,交换机,配线架等网络设备及配件,深度一般小于800MM,宽度600和800MM都有,前门一般为透明钢化玻璃门,对散热及环境要求较低。
机柜类型和档次有何区别?
普通的服务器机柜是玻璃门,服务器机柜的散热风扇有四把,安装在机柜的顶部,主要用作通风散热用途,为机柜内部提供良好的恒温环境,机柜底部是镂空的,用于通风散热,这种机柜顶部的服务器散热效果非常好,但是中低部的服务器散热就不太理想。
高端的服务器机柜,通过前后门上密密麻麻的风孔进行通风散热,因此机房空调的冷气可以很好的分布到机柜内每一台服务器周围,因此整个机柜的散热效果都不错,
凭借多种卓越功能,中骅盾、辉腾机柜、图腾、纵横九天等一些大牌机柜用料讲究,防腐防锈、承重能力也比较强。顶部采用上走线设计,两边侧面板操作简便安全还可锁,更有易于调节的垂直安装导轨,仅需拧松螺钉,自动对齐,应用灵活,使用便捷。
机柜顶部采用上走线设计
免工具拆装,8个大空间走线口与架空线缆和隔断系统完美组合
半高侧面板
操作简便安全,侧面板可锁
易于调节的垂直安装导轨
仅需拧松螺钉,无松动五金件,长度间隔增量为1/4 英寸,自动对齐
后部线缆通道
免工具安装垂直理线器,侧面板可锁
02关于机柜的结构和功能区

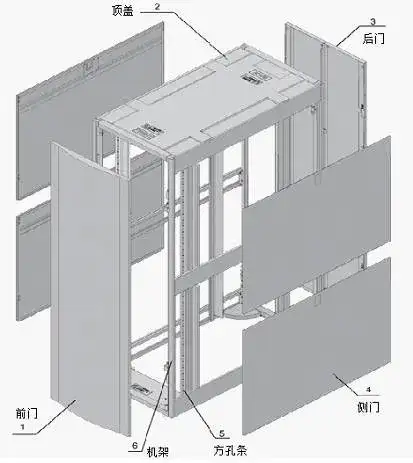

机柜结构和部件组成不同标准的机柜在结构和部件组成上稍有差异,但一般情况,常见的机柜包括前门、机架和后门组成。有些专用的机柜还会包含PDU、电源、散热系统、管理系统等。
机柜的工作环境主要涉及机柜工作的环境温度及工作环境相对湿度。为保证设备始终具备良好的工作状态,在机房内需维持一定的温度、湿度。
机房的温湿度是指在地面上1.5m和设备前方0.4m处测量的数值;短期工作条件是指连续不超过48小时和每年累计不超过15天。机柜的结构特点主要包括机柜材质、布线方式、ESD插孔、机柜散热、机柜防护、安装场景和机柜并柜。
机柜材质由一般采用高强度A级优质碳素冷轧钢板和镀锌板,内部材料也有一定标准和规范需要遵循,如防火性能符合UL(Underwriter Laboratories)标准,满足RoHS (Restriction of the use of certain Hazardous Substances)要求,内部材料防火性能符合UL(Underwriter Laboratories)标准。机柜顶部和底部都留有过线孔,支持顶部出线和底部出线两种走线方式。

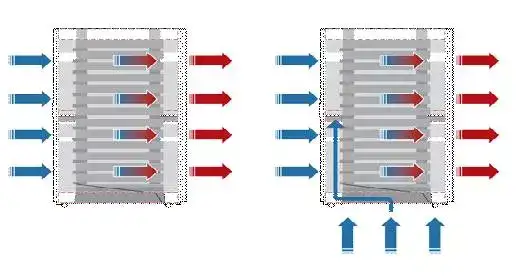

机柜在进行安装操作时,需要配戴防静电手腕,防静电手腕的接口一端要插在机柜中部的ESD插孔中。机柜前、后门和底板上开有高密的通风孔,支持前进风、后出风、地板下进风、上出风的通风方式,使机柜具备良好的散热性能。
机柜在防护方面,设计时充分考虑了电磁兼容性问题,使机柜具有良好的电磁屏蔽性能。机柜底板上的通风孔内衬防尘网,使机柜具备良好的防尘性能;设计时也考虑了机柜各部件的良好接地,接地电阻不大于0.1欧姆。机柜支持肩并肩并柜,顶部使用并柜连接板连接,可以实现机柜安全固定,同时也可以有效利用机柜间的空间,这对租用机房的客户来说,还可以有效节省空间租用费用。

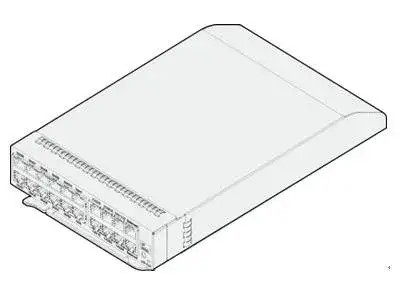

在有些定制化或高端机柜中,一般还配置机柜管理板RMC(Rack Management Controller),可以直接管理电源模块和风扇等模块和小系统。

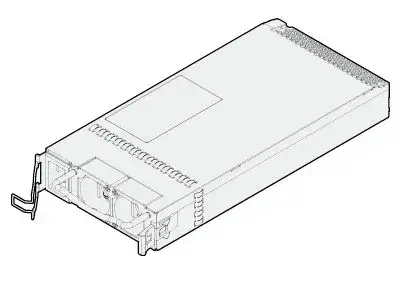

电源模块一般分为AC/DC(兼容DC/DC),为机柜内的直流设备提供电源,电源模块支持热插拔与冗余备份。通过RMC管理模块实现对电源的管理,包括电源状态的监控和功率封顶。

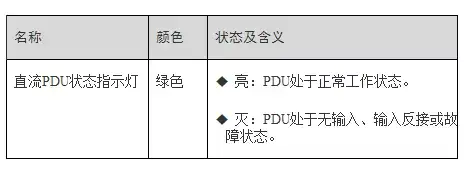

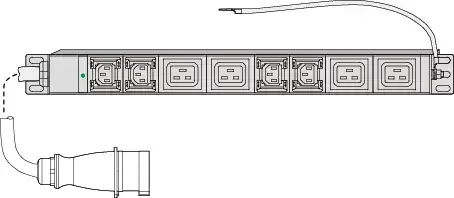

PDU(Power Distribution Unit)配电单元分为直流PDU、三相交流PDU和单相交流PDU,为机柜内的电源模块、交换机等设备提供配电;下面是单向PDU示意图。
PDU是配套机柜使用,也是机柜必配件之一,也需要考虑满足CE ,ROHS等认证要求,以及考虑是否满足输入端子类型IEC 309,输出连接IEC 320 C13,IEC 320 C19的要求。
大多数厂商机柜配备的PDU外购自APC, PDU插头L15-30P的包含不同种类,每个国家也有匹配自己国家规范要求,常见的插头模式有L15-50、L15-30P和L21-30P等等。
03关于机柜价格和售后服务
价格总是要重点考虑的,但是不能因为它而牺牲重要特性,需选择性价比最好的机柜,服务器及外设更换很快,但好的机柜要用很长时间。其次是售后服务,要确保制造商提供机柜的售后维修。
