11张图总结！11种常见的光纤网络监控系统传输方案
随着光纤通信网络行业技术的日益成熟，应用也越来越广，光网络通信在监控传输领域使用的越来越多。很多弱电朋友也多次问到光纤传方案，下面就几种常见的光纤传输方案进行简单的汇总。

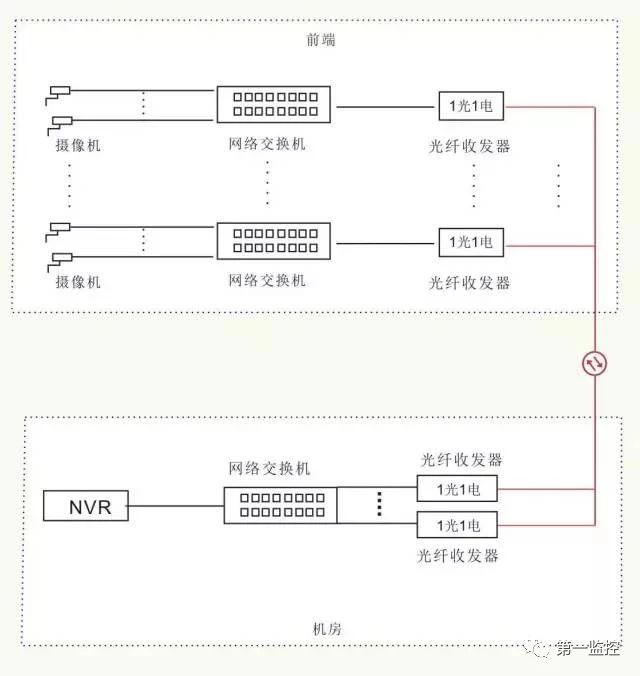

方案一
比较常见且稳定的传输方案，适用于小型项目。

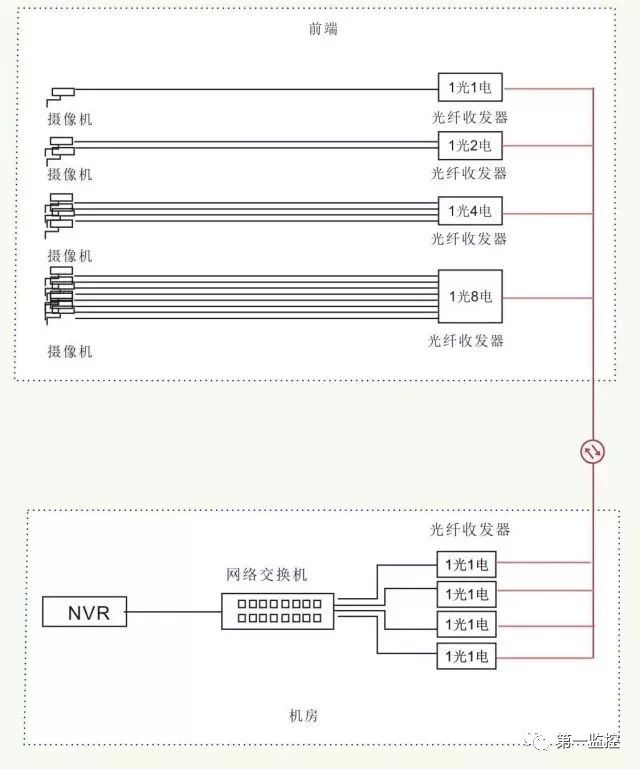

方案二
前端直接用1光多电的收发器连接摄像机，少用了一次交换机的中继。

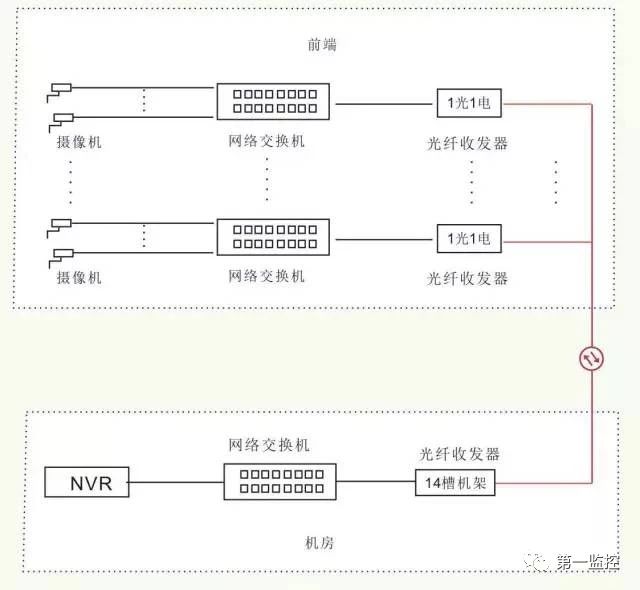

方案三
机房端收发器采用机架集中供电，节省了电源布线的繁琐，管理起来更加方便。

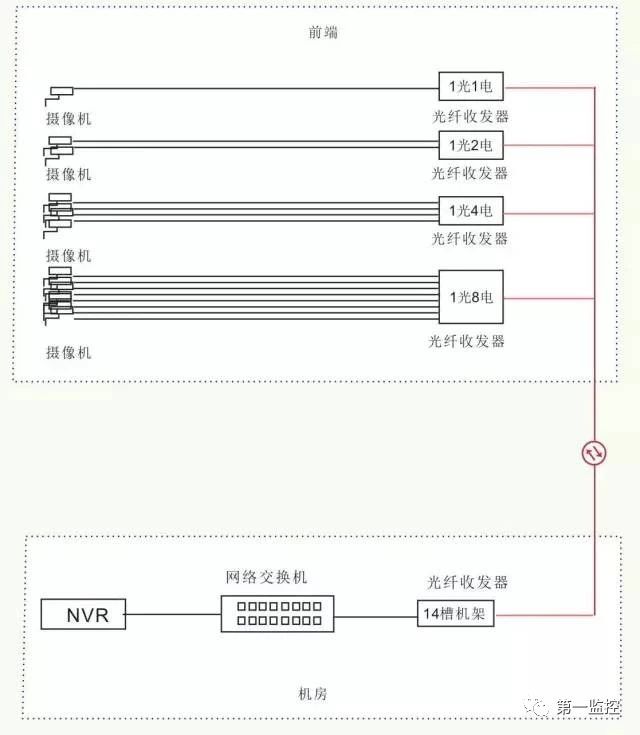

方案四
前端1光多电，后端收发器机架集中供电
方案五
在一些项目施工布线过程中，采用传统的布线方式光纤资源不够用的情况下，可以采用前端2光多电级联型的收发器，链接多个摄像机。
方案六
前端级联型收发器链接多个摄像机，通常一芯光纤上可以链接十几个二光多电的收发器，后端用收发器机架集中供电，统一管理。

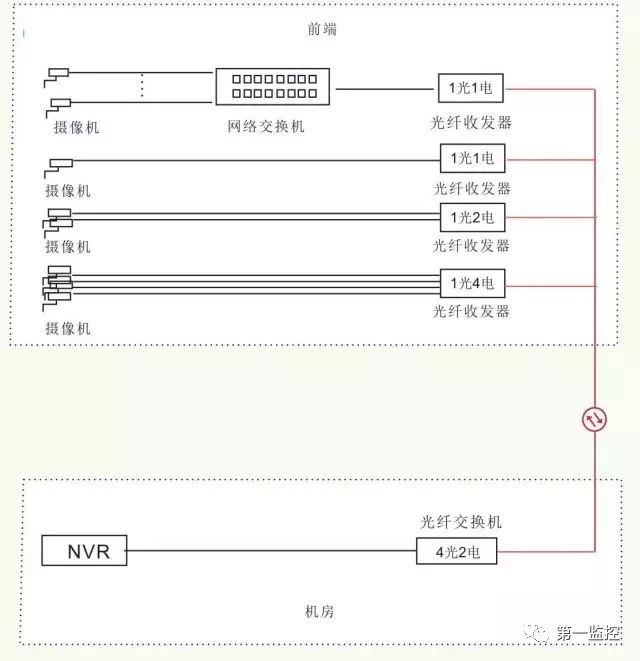

方案七
前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用4光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端4光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输。
方案八
前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用8光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端8光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输，当然了插SFP模块的光电交换机除外。

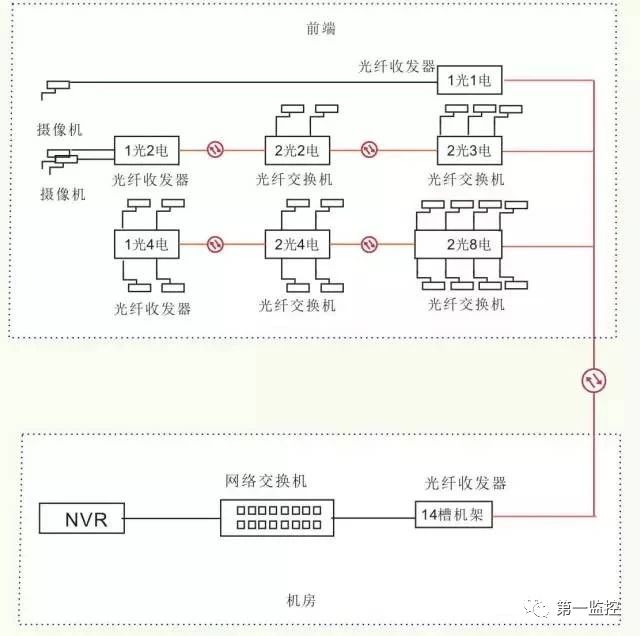

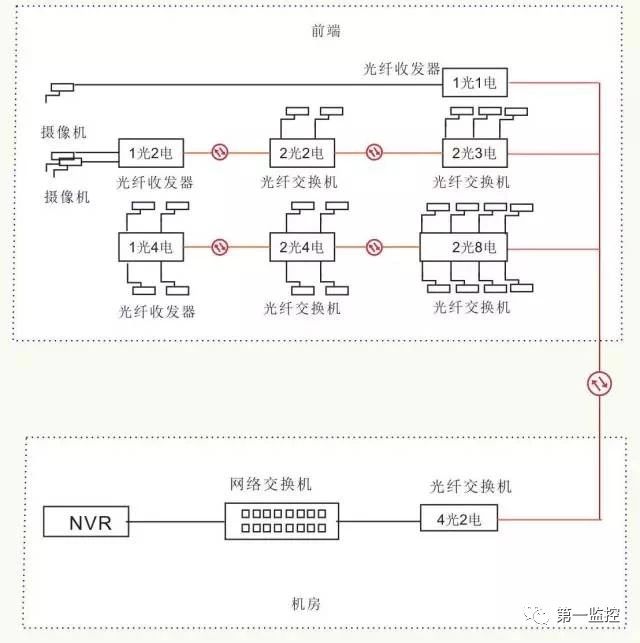

方案九
级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。

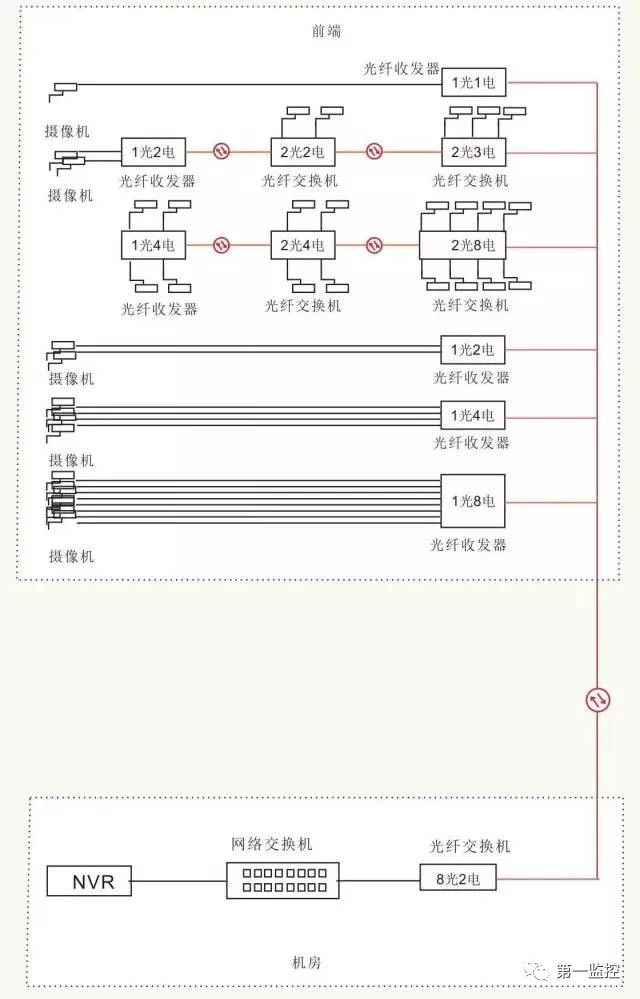

方案十
级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。

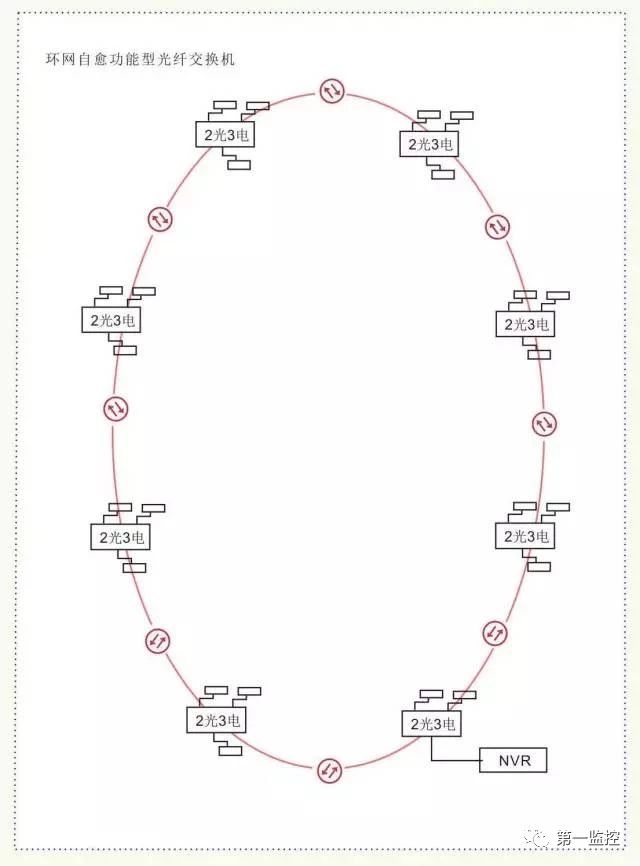

方案十一
环网型收发器，考虑到成本的因素，目前在民用市场使用的比较少，主要在一些大型项目工程中使用，多采用工业级2光2电、2光3电、2光4电、2光8电设备。在整个光纤闭环中，有一处中断，不影响其他设备的正常通信。
本期干货来源于第一监控，仅作知识分享，涉侵删谢谢
-
-
-
