实际工程36种常见光缆型号剖面彩图及介绍，值得收藏！

光缆是为了满足光学、机械或环境的性能规范而制造的，它是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。光缆主要是由光导纤维和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。光缆是一定数量的光纤按照一定方式组成缆芯，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。 即：由光纤经过一定的工艺而形成的线缆。光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。



小编为大家汇总了实际工程中36种常见光缆型号彩图及介绍，希望能对大家有所帮助。

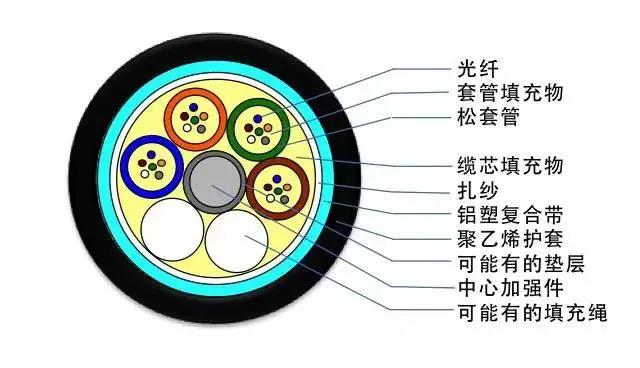

1、GYTA型光缆

室外用，油膏填充、铝带纵包聚乙烯外护套

■  应用场景：架空、管道

■  注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长

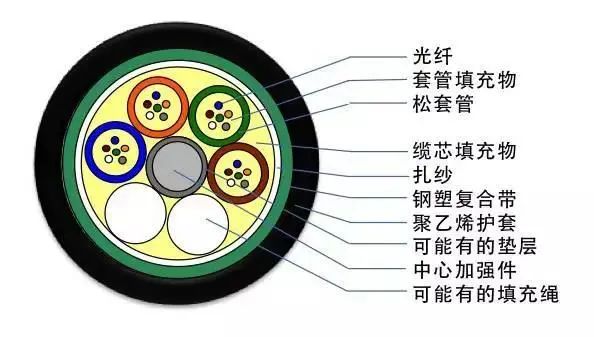

2、GYTS型光缆

室外用，油膏填充、钢带纵包聚乙烯外护套

■ 应用场景：直埋

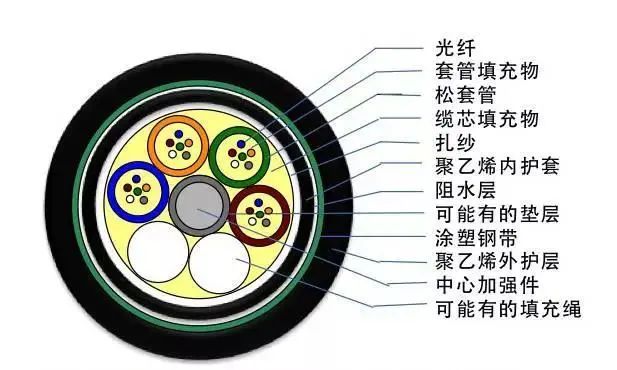

3、GYTY53型光缆

室外用，油膏填充、钢带纵包聚乙烯双护套

■ 应用场景：直埋

■ 注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所





4、GYTA53型光缆

室外用，油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套

■ 应用场景：直埋、水下

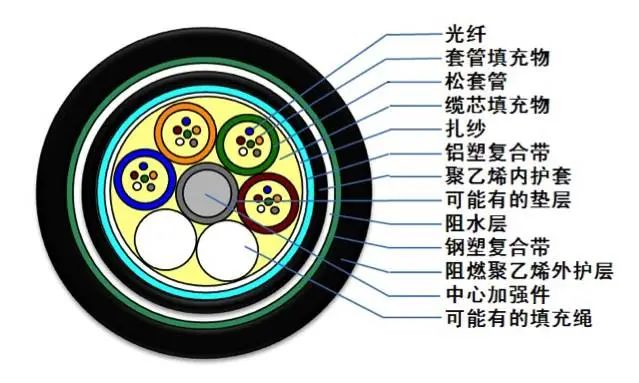

5、GYTZA53型光缆

室外用，油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套

■ 应用场景：直埋等有阻燃要求的场所

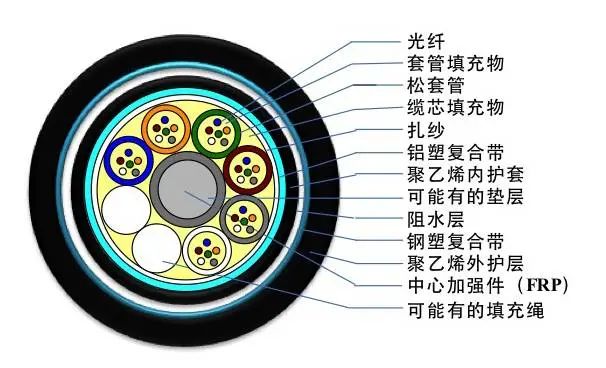

6、GYFTA53

室外用，油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套

■ 应用场景：架空、管道

■ 注：与GYTA53相比，重量小

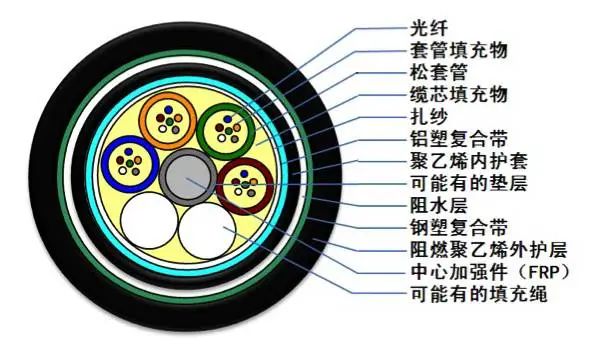

7、GYFTZA53

室外用，油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套

■ 应用场景：直埋等有阻燃要求的场所

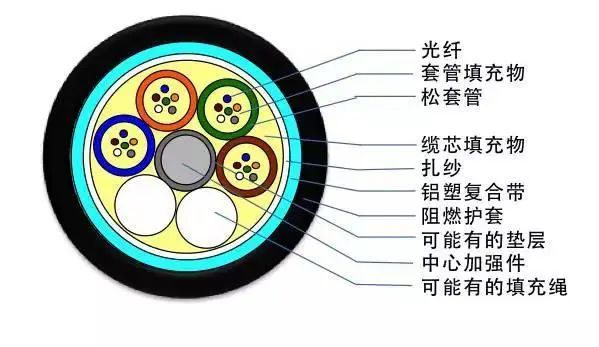

8、GYTZA

室外用，油膏填充、铝-阻燃聚乙烯护套

■ 应用场景：架空、管道等有阻燃要求的场所





9、GYFTY

室外用，油膏填充、非金属加强件聚乙烯外护套

■ 应用场景：电力系统、多雷电及电磁干扰严重场所





10、GYFTA

室外用，油膏填充、非金属加强件铝-聚乙烯外护套

■ 应用场景：架空、管道

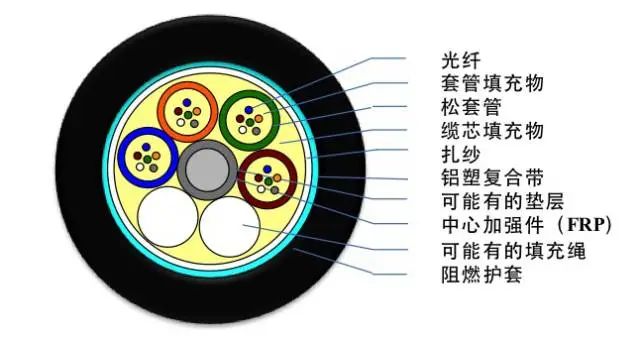

11、GYFTZA

室外用，油膏填充、非金属加强件铝-阻燃聚乙烯外护套

■ 应用场景：架空、管道、阻燃场所





12、GYTA33

室外用，油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套

■ 应用场景：陡坡、过江河

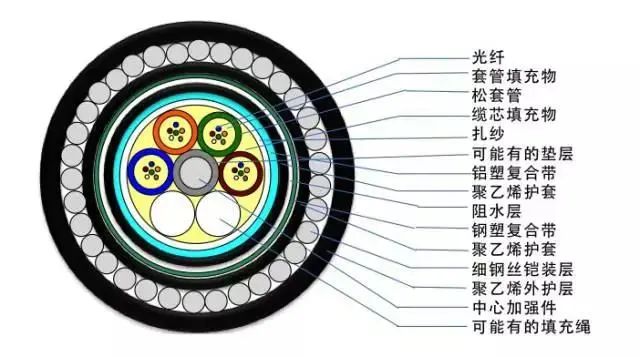

13、GYTA53+33

室外用，油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套

■ 应用场景：直埋、水下、陡坡或过江河

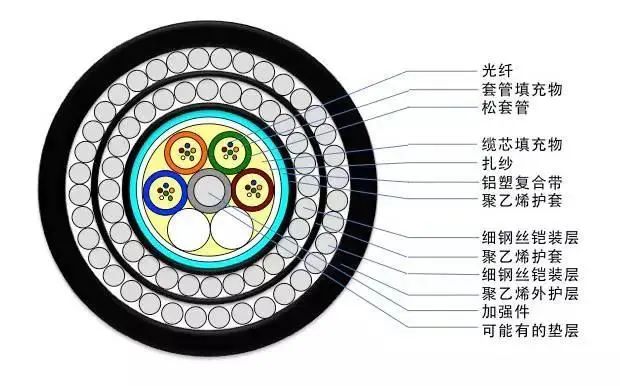

14、GYTA333

室外用，油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套

■ 应用场景：水下（深水可用）





15、GYTA54

室外用，油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套

■ 应用场景：直埋、防白蚁

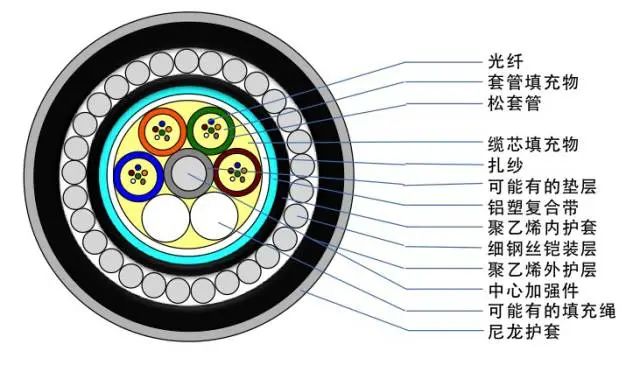

16、GYTA34

室外用，油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套

■ 应用场景：直埋、防白蚁

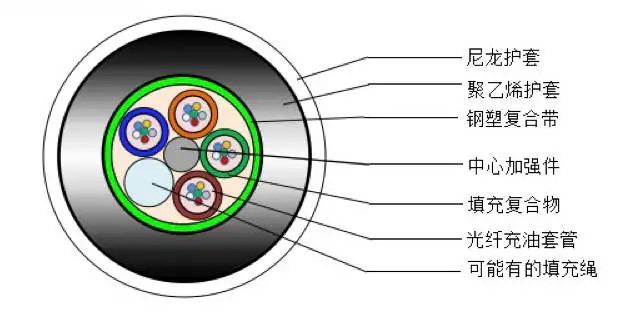

17、GYTS04

室外用，油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套

■ 应用场景：直埋、防鼠、防白蚁





18、GYDTA

室外用，油膏填充、光纤带铝带-聚乙烯外护套

■ 应用场景：架空、管道





19、GYDTA33

室外用，油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套

■ 应用场景：陡坡、过江河

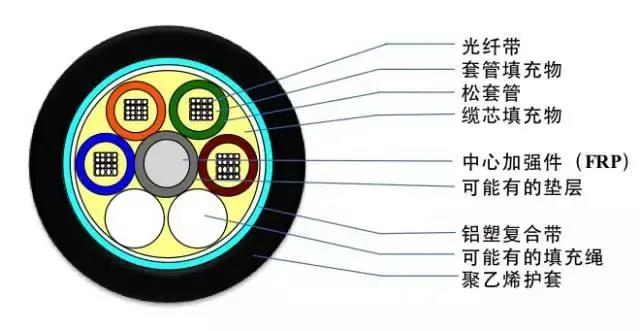

20、GYFDTA

室外用，非金属加强件、光纤带油膏填充、铝-聚乙烯外护套

■ 应用场景：架空、管道

■ 注：光纤带比层绞式重量要小，适合架空

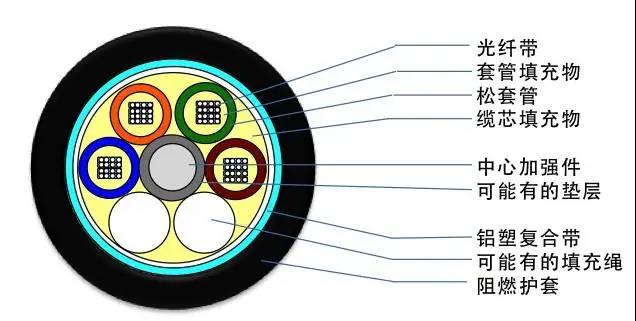

21、GYDTZA

室外用，光纤带、油膏填充铝-阻燃聚乙烯外护套

■ 应用场景：架空、管道等有阻燃要求的场所

■ 注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉

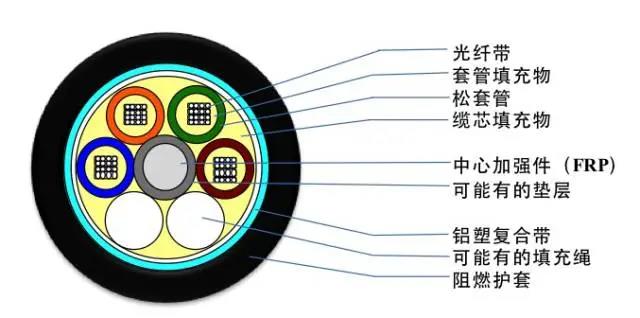

22、GYFDTZA

室外用，非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套

■ 应用场景：架空、有阻燃要求的场所

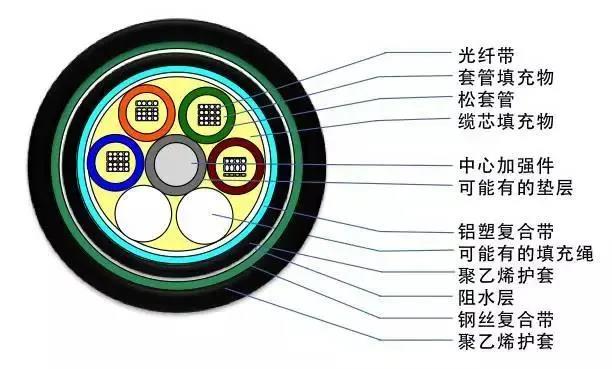

23、GYDTA53

室外用，光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套

■ 应用场景：直埋

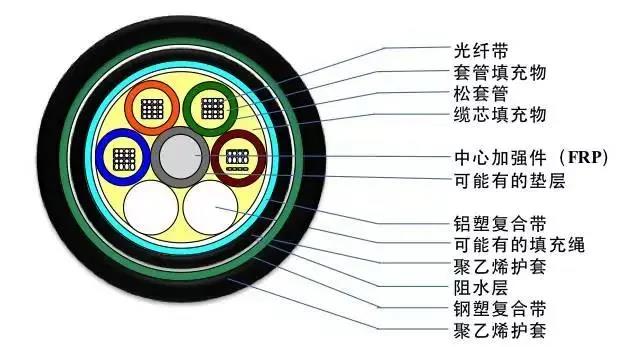

24、GYFDTA53

室外用，非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套

■ 应用场景：直埋、架空





25、GYDXTW

室外用，光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套

■ 应用场景：管道、架空、直埋

■ 注：有阻水带，阻水效果好





26、GYDXTZW

室外用，光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套

■ 应用场景：架空、管道

■ 注：管道、架空、直埋等有阻燃要求的场所





27、GYXTW

室外用，中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套

■ 应用场景：管道、架空





28、GYXTS

室外用，中心管式、油膏填充钢丝铠装、钢-聚乙烯护套

■ 应用场景：管道、架空





29、GYFXTF

室外用，中心管式、油膏填充非金属加强带、聚乙烯护套

■ 应用场景：管道、架空、全介质防雷电的场所、抗腐蚀

■ 注：FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题





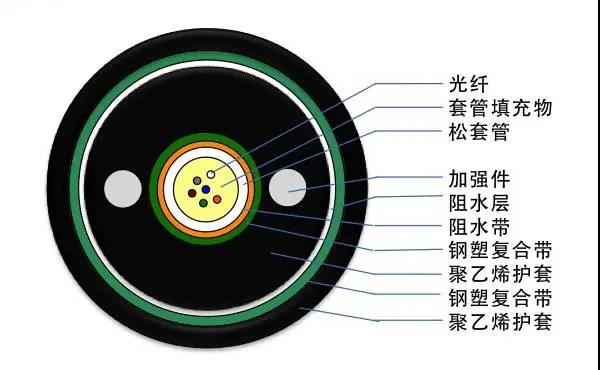

30、GYXTW53

室外用，中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套

■ 应用场景：直埋

■ 注：柔韧性和抗弯曲性能好，中心管式一般还有阻水带





31、GYTC8S

室外用，油膏填充、8字型自承式钢-聚乙烯护套

■ 应用场景：自承式架空





32、ADSS

非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套

■ 应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线





33、非自承式蝶形引入光缆

GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】

GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】

GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】



光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。



■ 应用场景：用于FTTH、室内可用

■ 注：非金属加强件可以是FRP、KFRP（芳纶增强FRP）、GFRP(玻璃增强FRP)，金属加强件为细钢丝外护套，可以是LSZH，也可以是PVC阻燃材料， G657光纤弯曲半径小

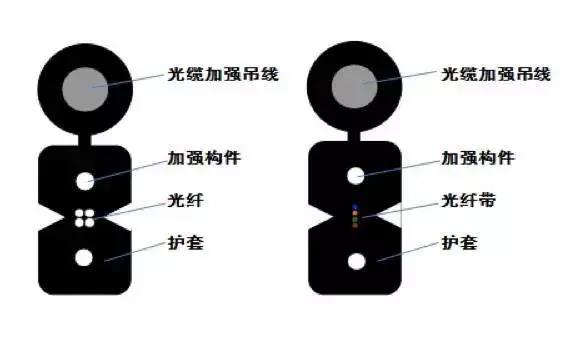

34、自承式蝶形引入光缆

GJYXCH (GJYXFCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光缆】

GJYXDCH (GJYXFDCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】



光缆结构是将光纤（或光纤带）放置在两根平行加强件中间，同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH)；光纤芯数可以为1芯、2芯、4芯。

■ 应用场景：用于FTTH、室内外均可用、自承式

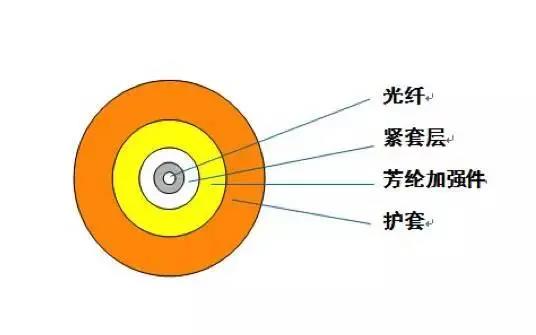

35、单芯圆型光缆 GJFJV（GJFJZY）

室内用，非金属加强件（芳纶）、紧套被覆聚、氯乙烯护套

■ 应用场景：用于拉远光缆子单元

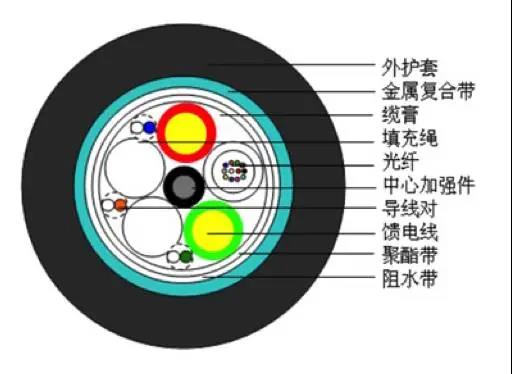

36、光电复合缆

集光纤、输电铜线、铜信号线于一体

■ 应用场景：用于宽带接入、设备用电、应急信号传输
