IDC即互联网数据中心。它是伴随着互联网不断发展的需求而迅速发展起来的，成为了新世纪中国互联网产业中不可或缺的重要一环。它为互联网内容提供商、企业、媒体和各类网站提供大规模、质量、安全可靠的专业化服务器托管、空间租用、网络批发带宽以及ASP、EC等业务。

一个全面的数据中心机房设计一般包括：综合布线、抗静电地板铺设、棚顶墙体装修、隔断装修、UPS、专用恒温恒湿空调、机房环境监控系统、新风系统、漏水检测、地线系统、防雷系统、门禁、监控、消防、报警、屏蔽等。

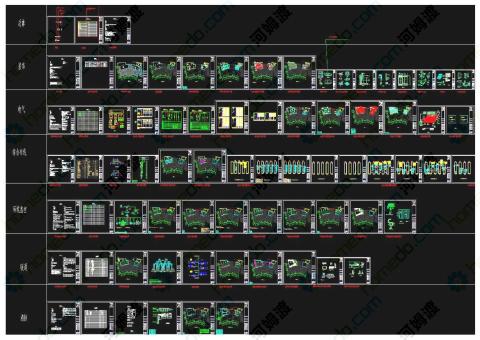

今天分享一套数据中心机房设计图纸，资料为海康威视设计出图的：平安城市数据中心机房设计标准图集DWG文件，涵盖了装修工程、电气工程、综合布线工程、通风空调工程、环境监控工程，值得学习借鉴！总共70张。

图纸免费获取↓：

平安城市类机房设计标准图集_



一、项目介绍

某工程建设项目机房配套工程，由海康威视设计出图，位于公安局办公楼层，包含中心机房、UPS配电间，总面积210m2。主机房区域层高3.7m,梁下净高3.2m，UPS配电间层高3.7m，梁下净高3.2m。

二、设计范围

1.装修工程
2.电气工程
3.综合布线工程
4.通风空调工程
5.环境监控工程



三、系统设计概述

中心机房按照《数据中心设计规范》GB50174-2017，B级标准进行施工。

1.装修工程：主要包括中心机房天棚吊顶、墙面彩钢板安装、地面抗静电地板安装，钢制防火门安装，UPS配电机房天棚涂刷、墙面涂刷、地面抗静电地板安装，钢制防火门安装，柴油发电机房天棚吊顶，墙面铝制微孔板安装，钢制防火门安装。

2.电气工程：主要包括各机房内低压配电、UPS配电、防雷接地、照明等系统的安装、调试。

3.综合布线工程：主要包括中心机房网络机柜安装，机柜内各设备间的光纤跳线、网络跳线的敷设、理线及贴标签。

4.通风空调工程：包含中心机房、UPS配电机房的精密空调及新风机的安装、调试。

5. 环境监控工程：包括中心机房、UPS配电机房的动力监测、环境监测、安防监控、门禁监控等子系统安装、调试。

四、中心机房电气海康威视设计图纸：

1、市电、UPS电源供电两套配电系统;
2、中心机房内照明、应急照明、安全疏散指示灯、IT设备机柜配电、精密空调配电；
3、中心机房、UPS配电间防雷与接地系统。

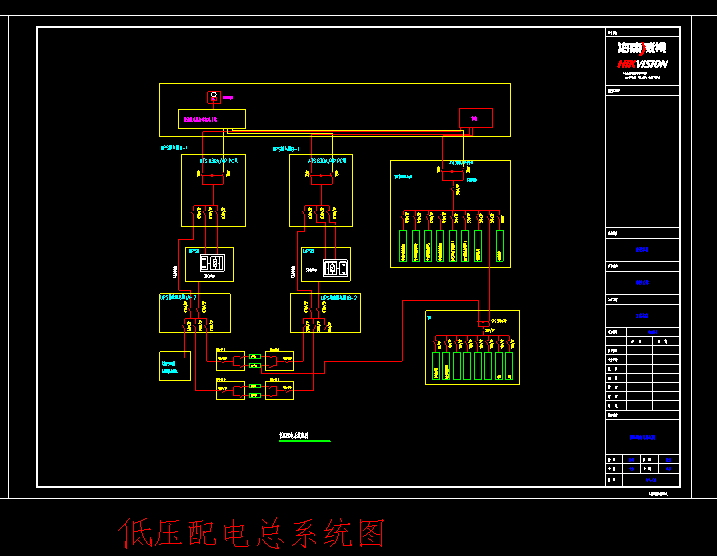

低压配电总系统图

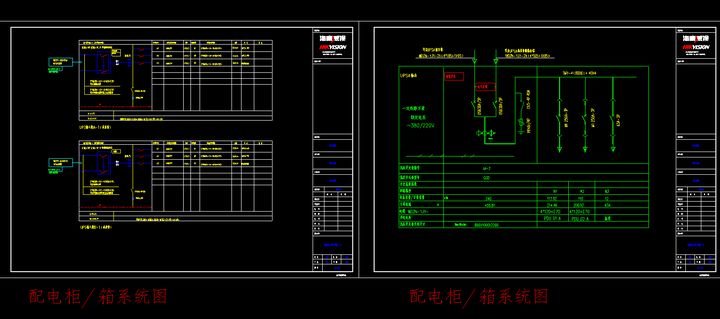

配电柜系统图

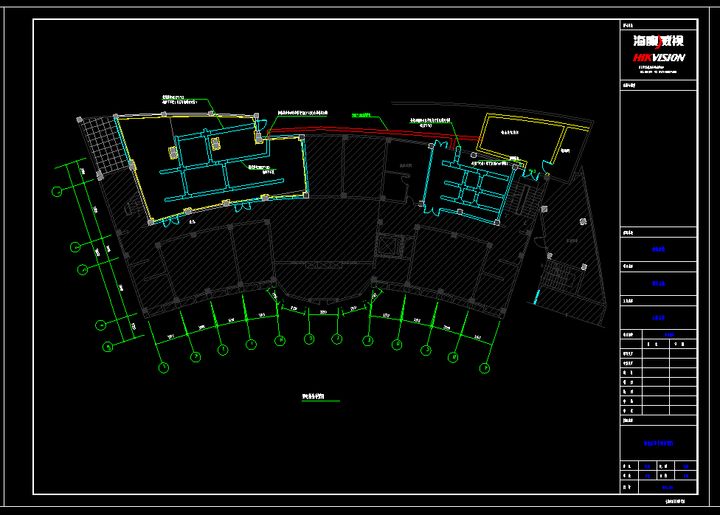

强电桥架平面布置图

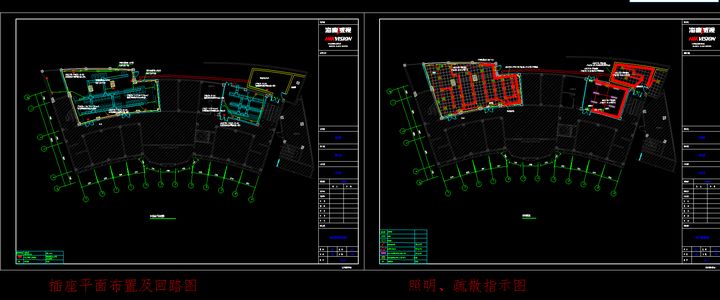

插座平面布置回路图/照明疏散指示图

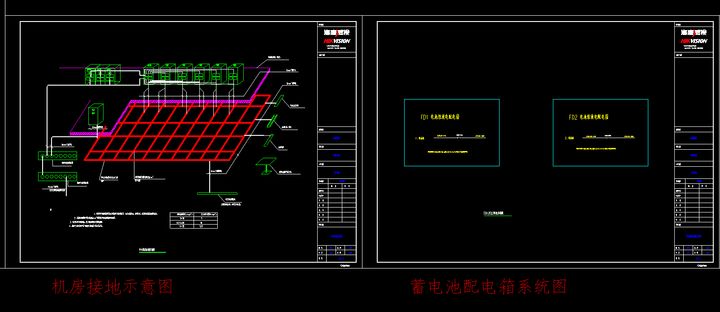

机房接地示意图



五、中心机房综合布线海康威视设计图纸

1、综合布线工程：包含中心机房网络机柜安装，机柜内设备之间的网络跳线、光纤跳线的敷设，水晶头安装，光纤及网线测试、挂标牌等。

2、机柜系统：中心机房内IT设备机柜系统（包括机柜内PDU、理线器、设备隔板、盲板等）的施工。

3、桥架：中心机房内网格桥架的施工。

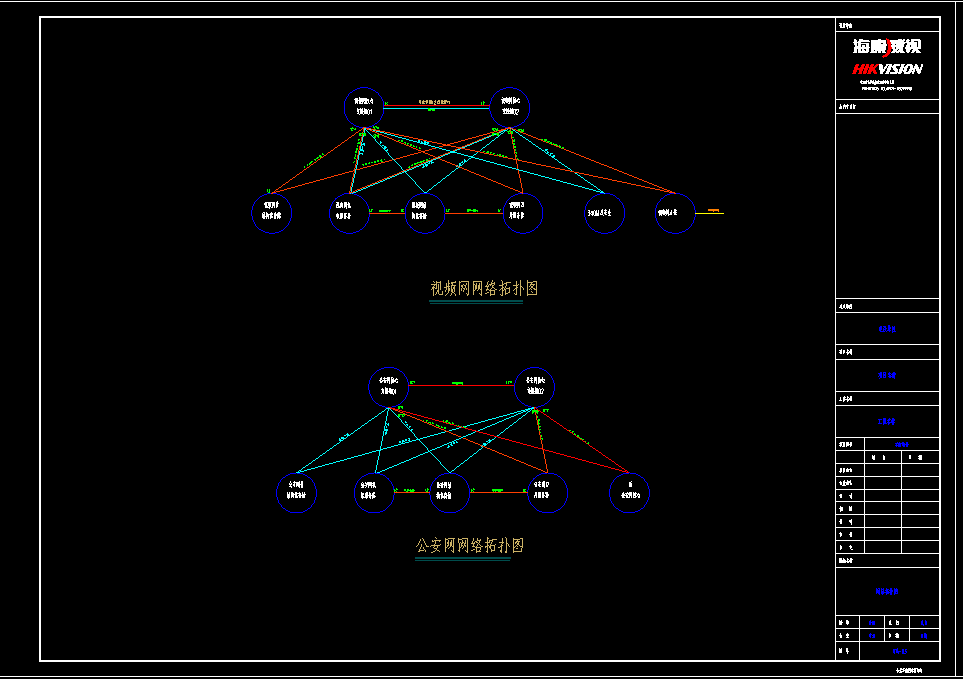

综合布线网络拓扑图

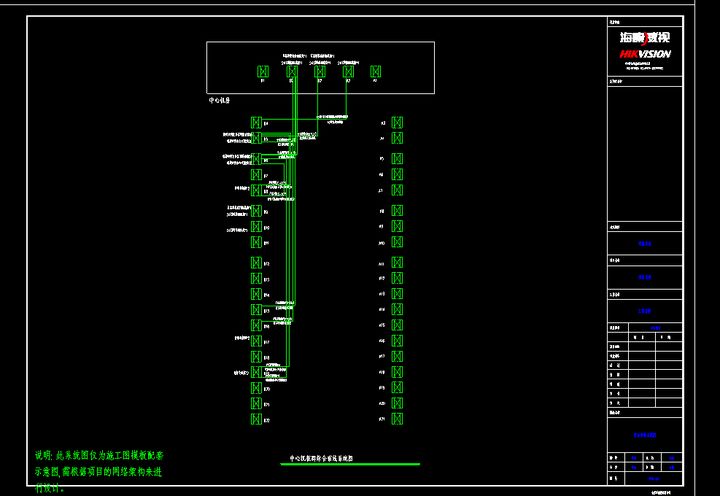

综合布线系统图

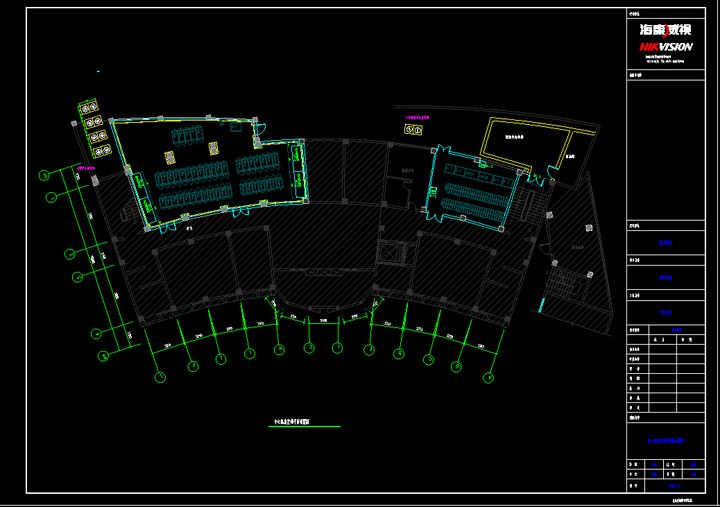

综合布线机柜平面布局图

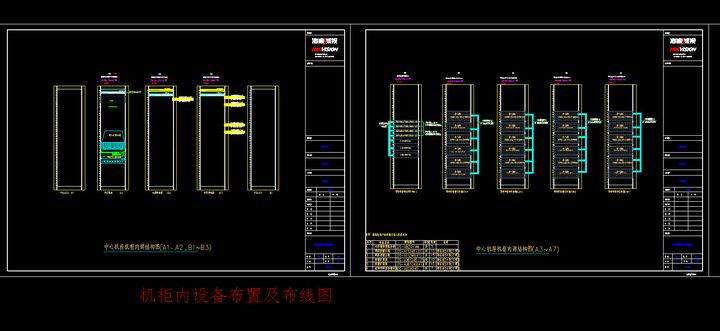

机柜内设备布置及布线图



六、环境监控系统海康威视设计图

环境监控系统主要包括环境监测、安防监控、动力监测及消防监测。

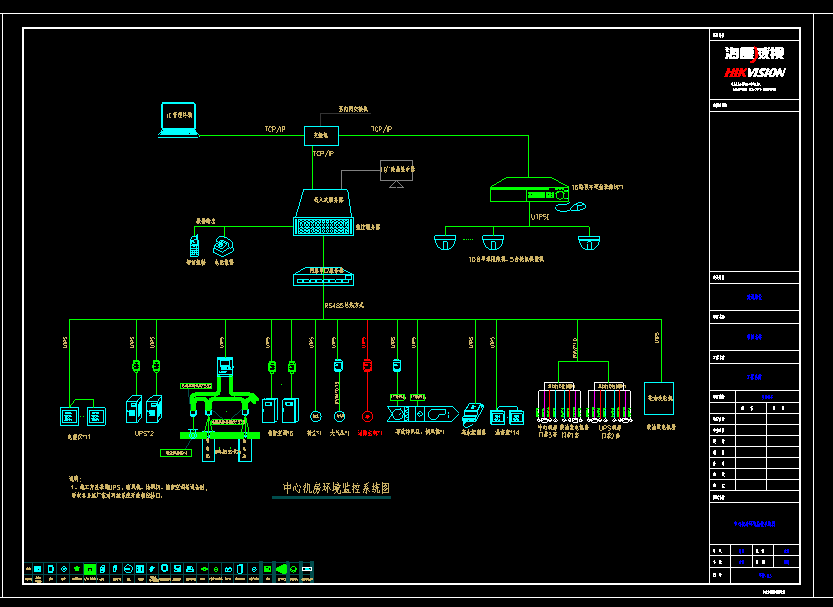

中心机房环境监控系统图

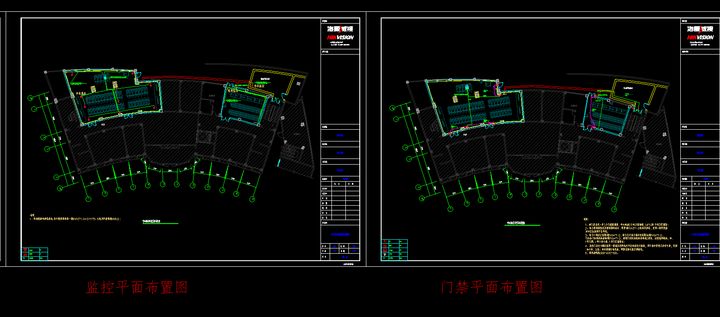

监控平面布置图/门禁平面布置图

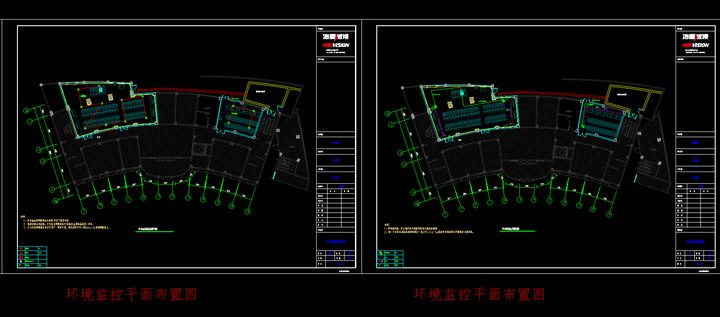

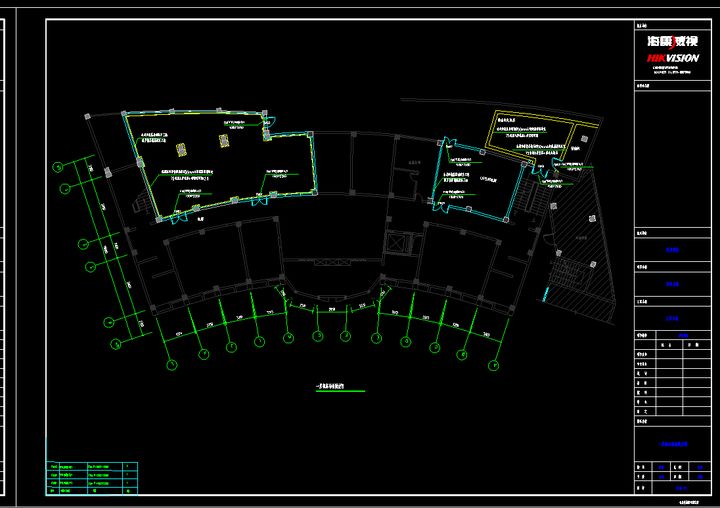

环境监控平面布置图



七、中心机房暖通海康威视设计图

1.中心机房新风机及精密空调安装、调试；

2.UPS电源室区域空调安装、调试；

空调平面布置图

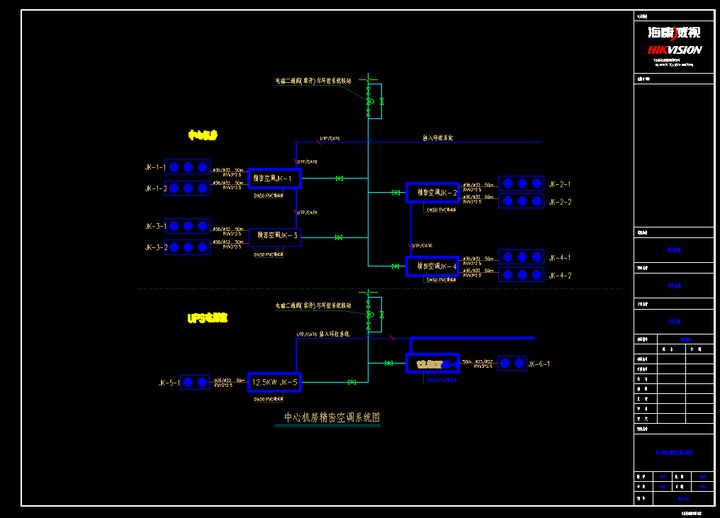

空调系统图



八、中心机房消防系统海康威视设计图纸

本次对中心机房和UPS配电室采用柜式七氟丙烷气体自动灭火系统（采用全淹没灭火方式),包括气体灭火装置及其火灾报警联动控制系统。

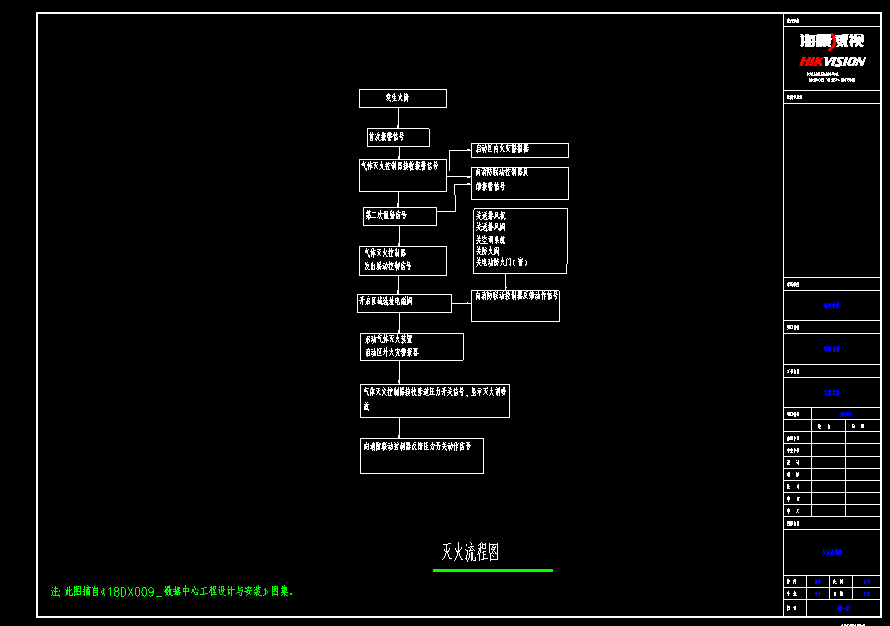

灭火流程图

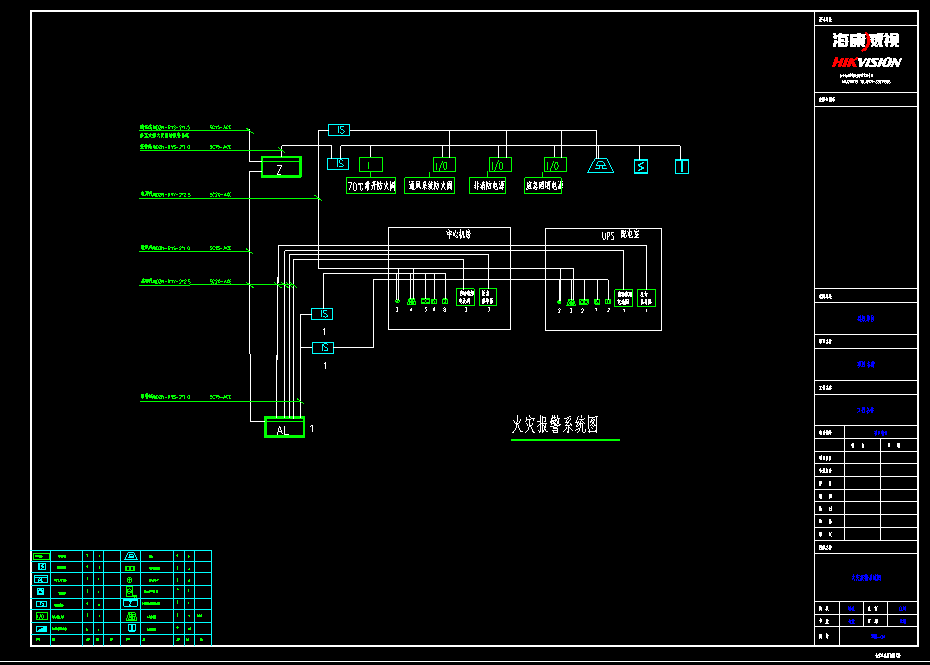

火灾报警系统图

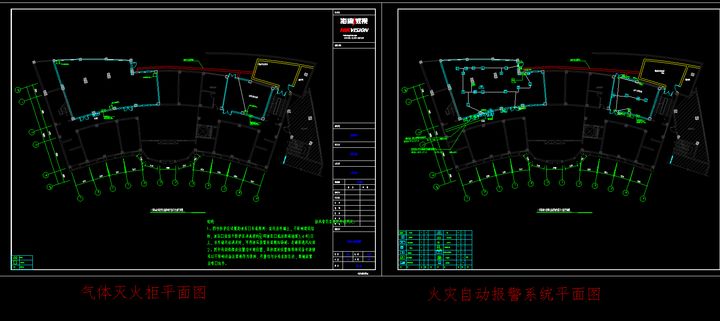

气体灭火柜平面图/火灾自动报警系统平面图



九、中心机房装饰图纸

机房墙面做法图

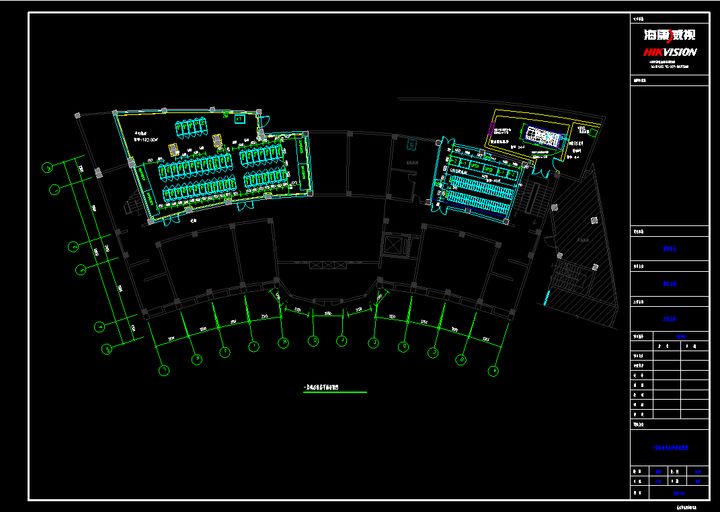

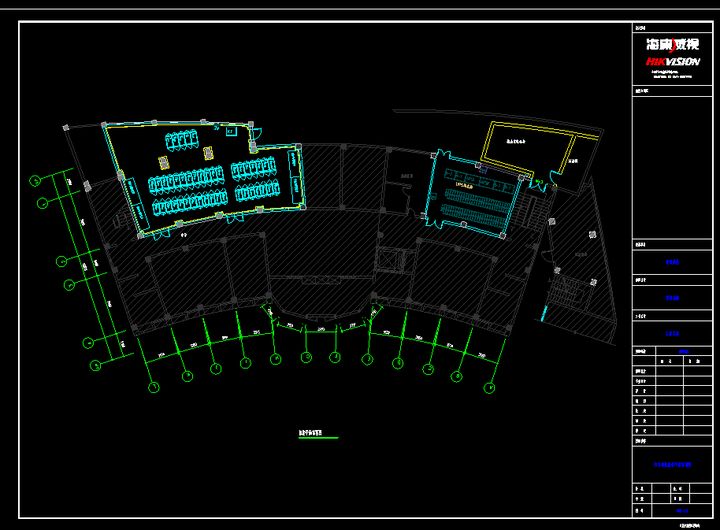

机房设备平面布局图
