住宅小区是社会变革和城乡人民居住理念更新的产物。时代的发展，社会的进步，势必促使人们对居住环境的观念不断更新。一个具有规模的住宅小区，具备配套设施完善，居住舒适便捷，服务功能齐全等多项条件，从各方面满足小区住户物质与精神的需求。

由于住宅小区强调一定区域多栋住宅的联合，因此更注重小区管理的整体性、相关性。传统方式的住宅逐步向集中化、综合化和现代化方向发展；在使用功能上，新建的住宅小区大多建有商业、文化教育、服务业、办公用房、住宅及其配套建筑和设施等，它们之间相互协调，有机结合，共同组成了一个完整的、功能齐全的多功能区。住宅小区的这种建设统一化和功能多样化特点，就要求小区管理既要实行统一管理，又要开展多样化服务。

随着我国国民经济的高速发展和人民生活水平的提高，人们对居住环境的要求也在日益增长，尤其是对智能小区建设的质量提出了更高的要求。 在此前提下，住宅小区的智能化开始起步。我国住宅小区及其住宅小区的建设将进入一个新的发展时期，开始向注重“质”的时代迈进，智能小区的建设将使人们生活质量进 一步改善和提高，以适应人们日益提高的生活品味和对生活品质的追求，所以住宅小区智能化必将成为我国住宅建设改善功能和提高质量的一个重要手段和推动力。

本期方案馆为各位分享一份《大华智能小区解决方案》，非常详细内容较多。

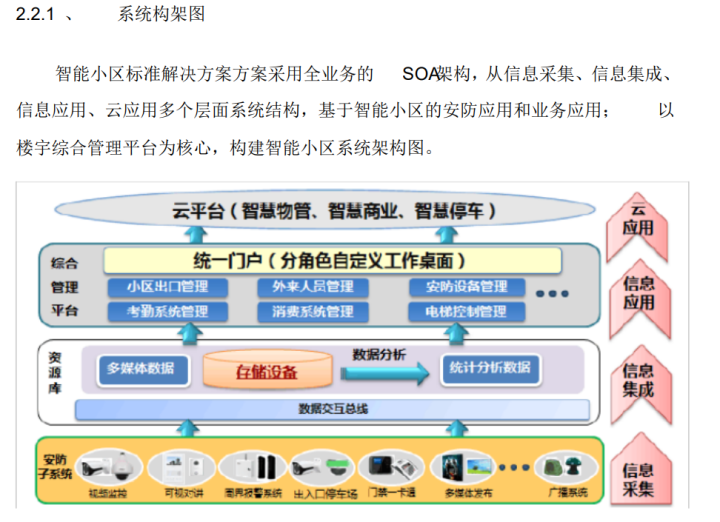

系统构架图

智能小区标准解决方案方案采用全业务的 SOA架构，从信息采集、信息集成、 信息应用、云应用多个层面系统结构，基于智能小区的安防应用和业务应用； 以 楼宇综合管理平台为核心，构建智能小区系统架构图。

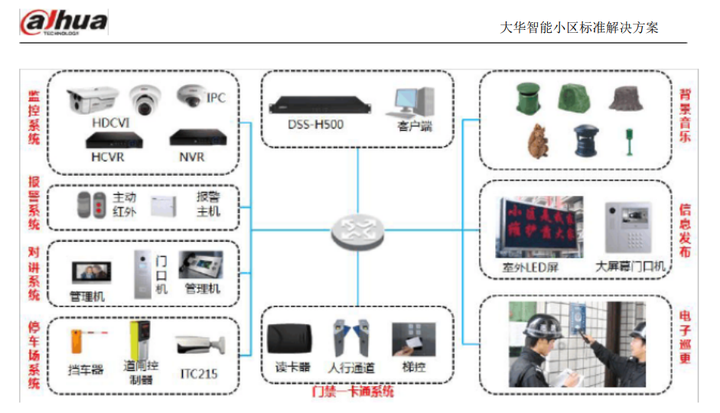

总体拓扑图

系统采用 TCP/IP 的构架方式，全数字可视对讲系统、网络视频监控系统及 周界报警系统可直接接入小区局域网，而道闸、 梯控等系统， 则可以通过协议对 接或协议共享的方式接入，实现联动及共享数据。

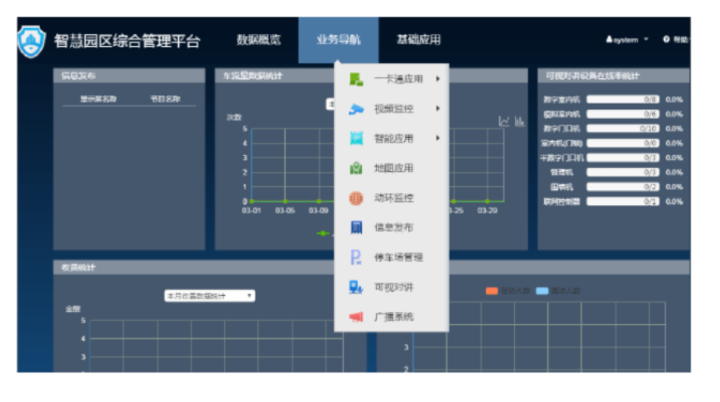

平台总体概述

浙江大华智能楼宇综合管理平台以智能小区视频监控为核心， 接入可视对讲 系统、停车场系统、周界报警系统、门禁一卡通系统、电子巡更系统、广播等子 系统，面向智能小区，形成智能小区管控一体解决方案。 并且通过内部子系统 的自由灵活组合，形成多个细分解决方案应用。

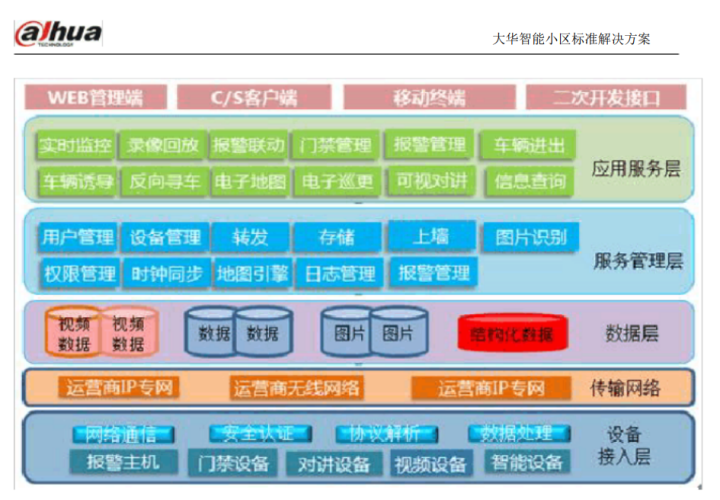

平台架构设计

大华智能楼宇综合管理平台主要有应用服务层、服务管理层、数据层、 传输网络以及设备接入层组成。 大华智能楼宇综合管理平台是将小区弱电系统中的可视对讲、视频监控及报警、智能家居、一卡通、电子巡更、信息发布和周界报警系统进行统一管理， 同时也是对系统设备、 人员进行管理；具体结构参考下图：



平台优势

全面的系统集成

合理的服务架设

便捷的操作体验

精细化的权限设定

全方位的安全特性

良好的扩展和兼容特性

高度的业务融合性

平台功能

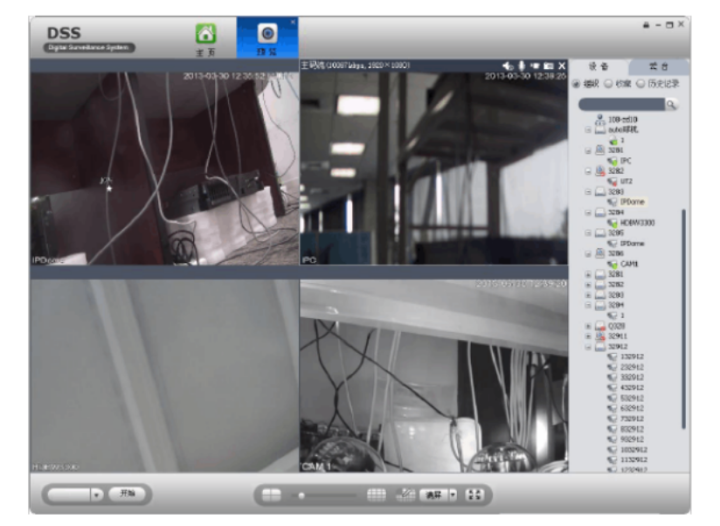

视频监控：实时监控



功能概述：通过实时监视功能， 实现对监控网点全天候、全方位的视频监视功能。对监视目标进行实时、直观、清晰的监视，全天 24小时均可观察到前端现场的监控状况。

视频监控：云台控制



功能概述： 用户在实时监视时， 可以通过云台控制摄像机的转动、聚焦、变倍等基本操作，以及预制点、巡航线、灯光等辅助功能。 此外，用户可以使用三维定位功能， 在实时监视时可以通过框选的方式， 迅速将局部区域放大，方便地定位到重点关注区域。云台控制操作有不同的优先级， 高优先级的用户可以抢占低优先级的用户的操作。

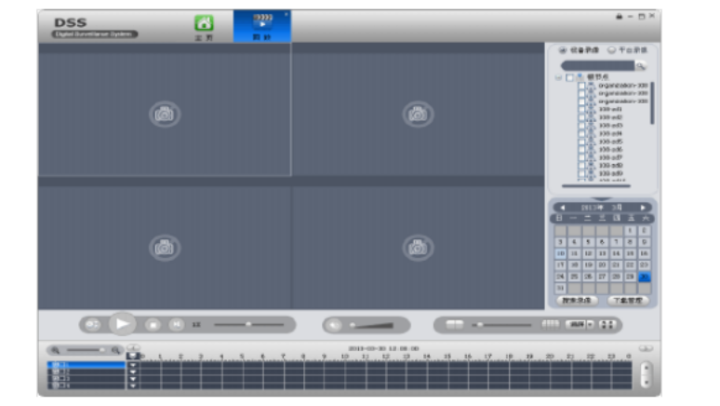

视频监控：录像回放

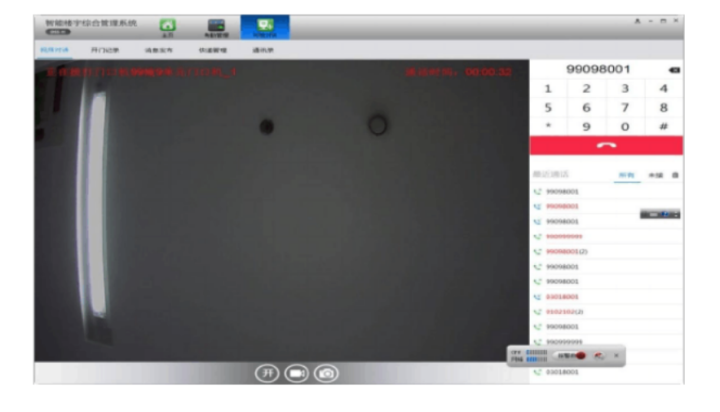

可视对讲系统

系统说明：通过在管理中心、小区出入口、单元出入口、住户内配置系统设备，提供访 客、业主、管理人员三者之间的两两通话，室内机可主动监视单元门口机 / 围墙 机视频。小区内户与户之间能进行相互呼叫， 支持双向语音通话功能， 住户通过 可视对讲室内主机或选配的扩展分机可接听小区内的呼叫通话功能。 住户和管理 人员可以掌握来访人员情况。系统还具有 IC 卡感应开门、住户报警管理功能、 信息发布等。系统采用彩色可视联网系统。系统采用 TCP/IP 协议组网方式。



门禁系统

门禁系统作为一卡通的核心模块， 平台采用 B/S 架构配置满足用户操作需求 大华智能小区标准解决方案 第 27 页 的同时，对门禁资源、卡片、人员、权限、报警等进行一体化管理。系统拥所有 工作人员的基本资料、日常工作的出入信息等，可以提供人员出入活动最真实、 最详细的统计资料。 同时门禁管理系统也为项目提高管理水平、 体现管理科学化、 人性化的运作提供了必要基础和条件。

车辆出入口系统

智能楼宇综合管理平台系统兼容了停车场系统， 并实现了一卡通子系统的融 合，复用卡片信息和人员信息，实现真正一次发卡，整个系统使用。停车场系统 除了实现基本的停车收费管理外， 可以实现数据共享给云停车服务平台， 实现手 机支付和停车预定等功能。

视频监控系统

系统设计

针对小区监控系统的特性， 智能小区前端图像采集系统由小区周界、 出入口、 公共区域、单元楼内、地下车库、物业办公区等区域视频监控覆盖。各个场景监 控系统的应用如下： 小区出入口、地下车库出入口行车通道：



小区出入口设计采用 200W 像素车牌抓拍专用摄像机， 对进出车辆车牌进行 识别、抓拍。 小区道路、车库内部、周界

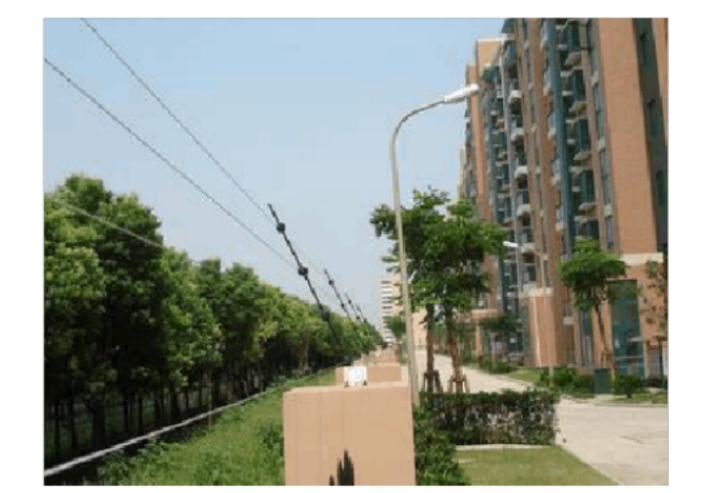

在小区道路重点部位、 地下车库内部、 围墙周界区域采用高清定焦红外防水 枪式摄像机，可根据环境、地形、监控范围选用不同焦距、不通红外照射范围的枪机组合监控， 围墙周界区域的枪机还可以和入侵报警系统联动， 实时监视小区 的每一个角落。周界摄像机设计采用 130W/200W 像素高清摄像机。 单元楼出入口、单元楼地下出入口

可视对讲单元主机可作为监控摄像机使用， 支持监控中心实时查看图 像，以及录像存储。

电梯轿厢内部宜采用高清定焦迷你半球摄像机， 外观精巧， 监控轿厢内实时 动态的同时，外观与轿厢装饰融为一体。 电梯内安装网络摄像机时，请使用电梯专用网线。

走廊模式监控

根据走廊、 楼梯口等狭长的特点，使用先进的 IPC走廊模式优化长宽比， 避 免摄像机监控视野的浪费，拉大整体监控的景深、覆盖整个走廊， 实现全景无死 角监控。

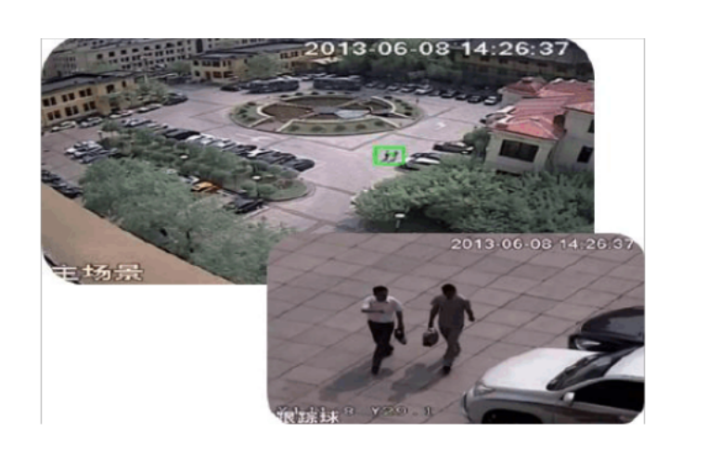

主从式跟踪功能

在小区建筑的高点架设高清智能球机或枪球联动单元。 使用高清智能跟踪球 完成区域内检测对象的智能跟踪； 通过枪球联动单元， 枪机始终俯瞰整个监控全 景，联动球机跟踪锁定检测对象。



室内大厅全景监控

针对小区公共区域、 接待大厅等区域架设鱼眼摄像机完成全景监控， 无死角 监控。



Smart 智能应用

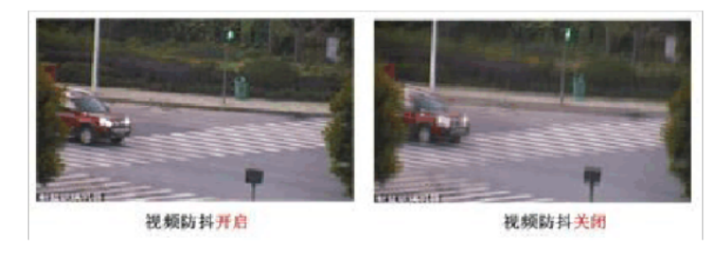

运动矢量算法： 通过估计当前帧的运动矢量， 然后根据估计的运动矢量对当 前帧进行运动补偿，从而达到稳定图像序列的目的

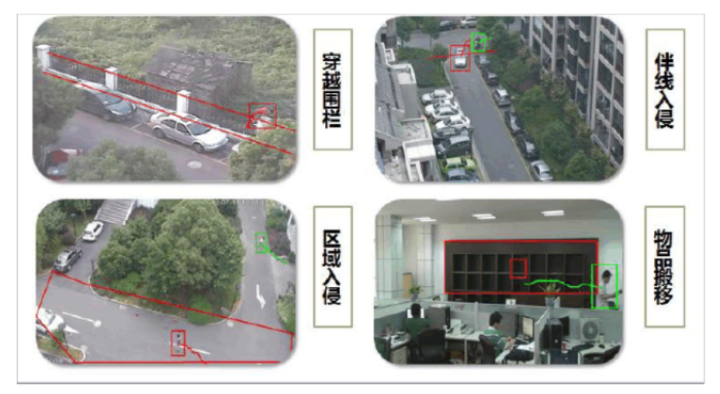

行为分析功能： SMART IPC 全线支持行为分析功能，通过智能分析算法对图 像进行动态分析，可以取代传统周界报警设备。

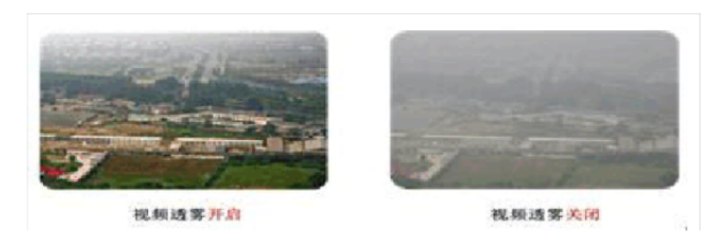

视频透雾算法： 基于大气透射模型， 区分图像不同区域景深与雾浓度进行滤 波处理，同时融合图像增强技术与图像复原技术，获得准确、自然的透雾图像。

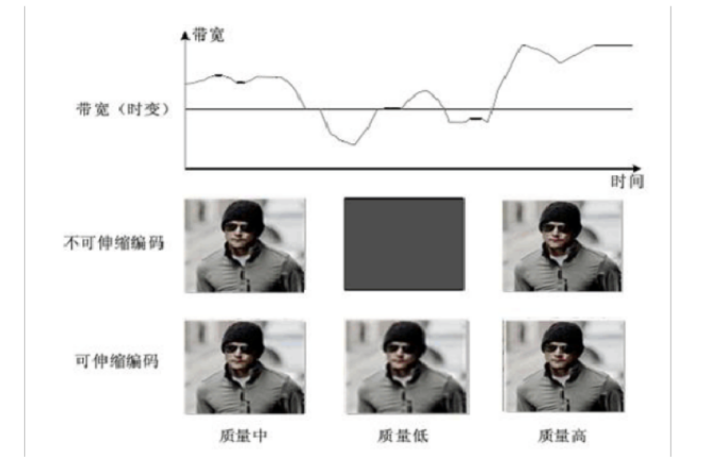

SVC应用： 在不影响图像质量的情况下，丢弃权重低的帧，比非 svc 抗网 络丢包能力强； 网络适应能力更好， 同一时刻，PC可以请求到全帧率的主码流，手持设备可以请求到非实时的主码流；存储端快速回放时，可以跳帧解码， 减少 网络传输与解码的压力；对同一路码流，可以实时监视，非实时存储，节省存储 空间 。

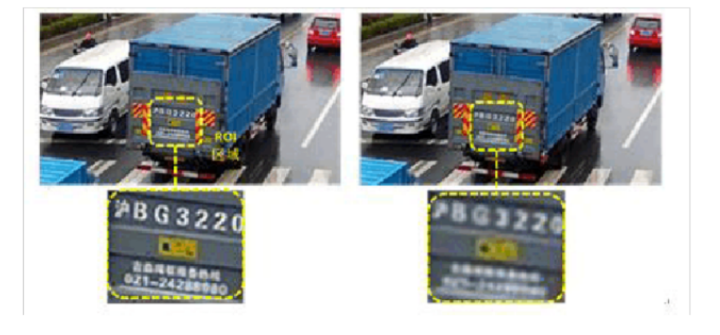

ROI感兴趣区域： 保证低带宽的情况下，用户感兴趣区域图像得到保证，相 同带宽下，将有限的码流资源集中在用户感兴趣的区域， 最大支持4个区域设置。

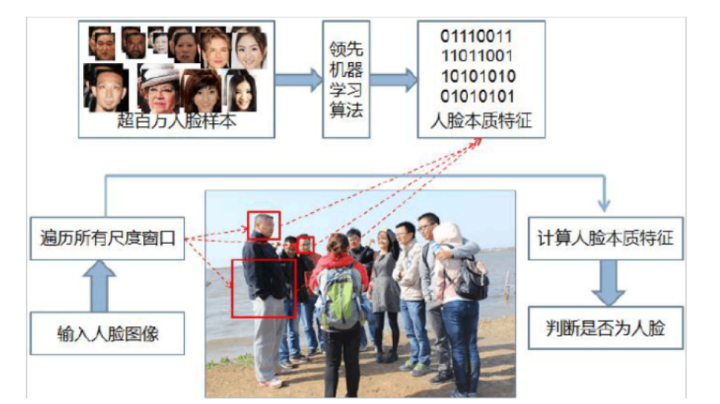

人脸检测：当人脸进入监控区域后自动捕获其清晰的面像照片， 并跟踪整个 过程，保存最清晰的面部照片，用于查询和取证。



后端存储系统设计

网络结构简图：

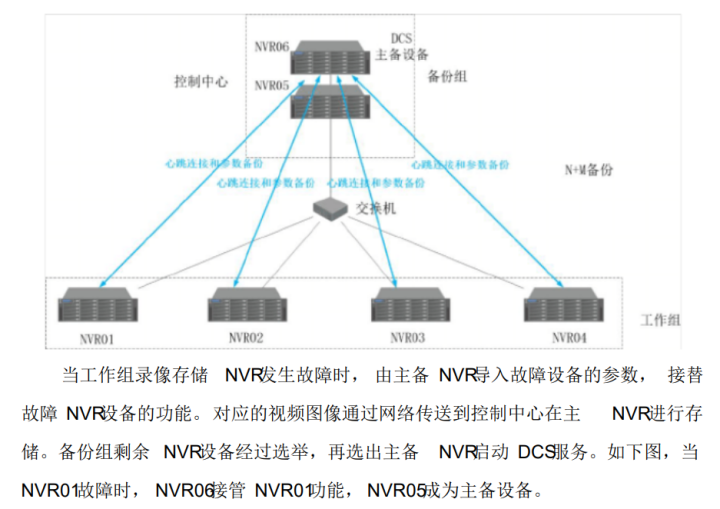

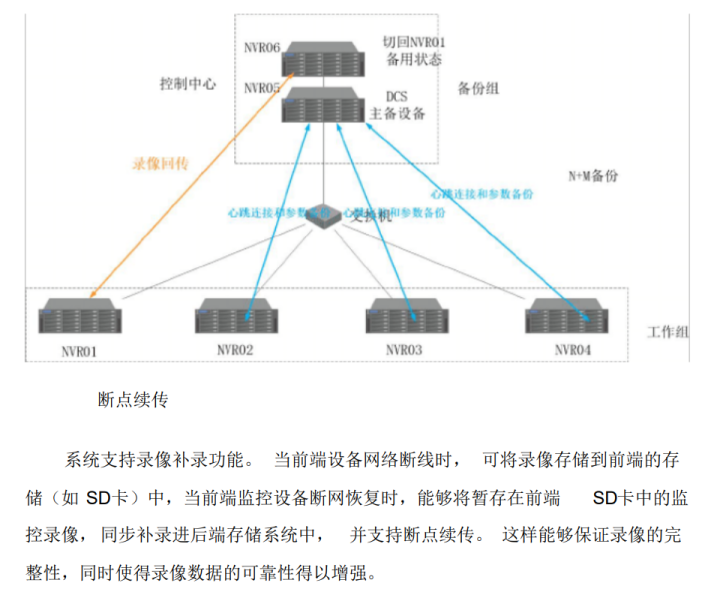

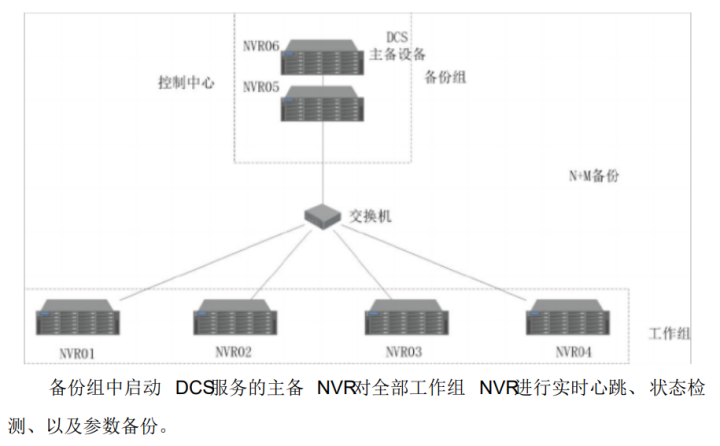

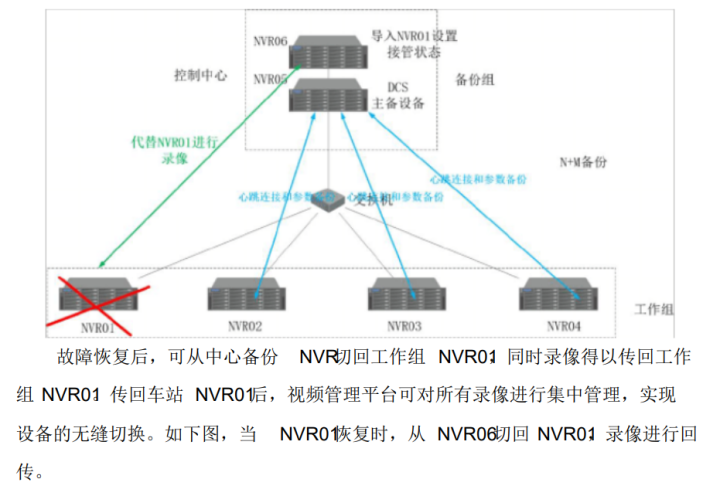

系统容灾—— N+M备份

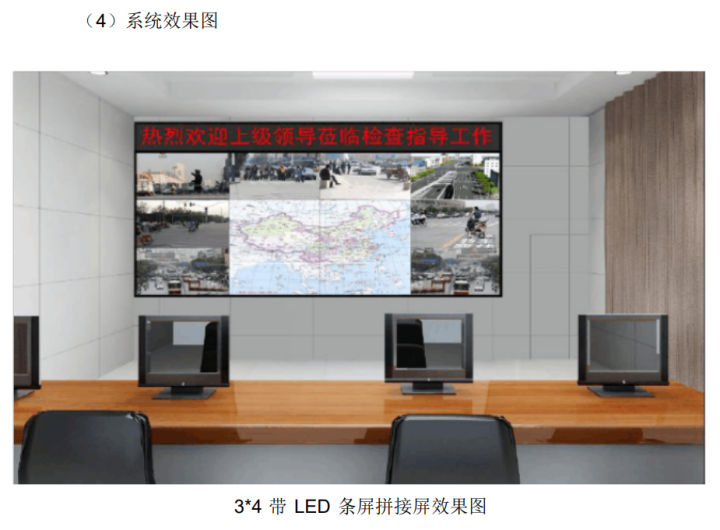

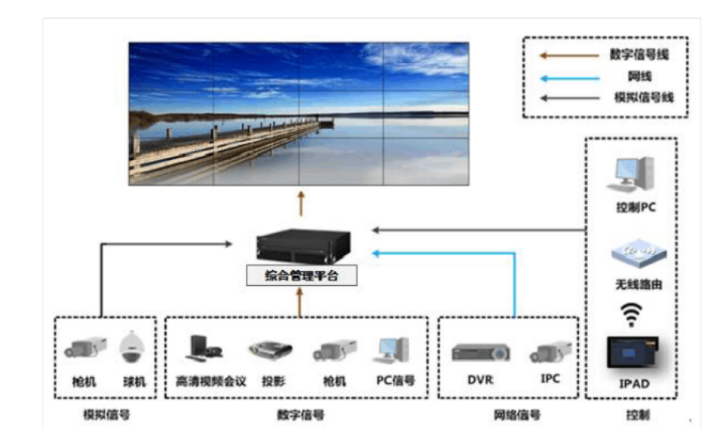

大屏幕显示系统设计



（2） 系统拓扑图

系统可以根据不同用户、不同使用环境的要求进行个性化设计、灵活配置， 可依据客户需求提供专业图像控制器、 网络信号处理器或内置直通信号处理配置 方案，实现满足需求、性价比最高的系统配置及功能
