医院视频监控系统设计方案解析

分享

本期导读

通过具体医院项目设计案例分享,倡导研究监控设备主要参数对设计的影响以及交钥匙设计方法,旨在不断推动行业原创设计结晶输出。需要的可以收藏以备不时之需。

2021-12-13 17:22:55 讲师:河姆渡直播 编辑:王嘉妮
观看:2708 评论:0 0: 未收藏

本期方案获取:

医院视频监控系统设计方案(点此下载)



随着安全防范体制和技术的进一步完善和提高,使得医疗行业完全有条件、有能力应用最新的高新科技成果,带领全行业步入一个新的台阶,提供最先进最及时的医疗服务,树立自己的行业形象,并能够高效的为用户服务。为促进医院实现现代化、高效管理的具体要求,现提出结合现今行业发展水平,利用先进技术,采用安全可靠的网络监控解决方案,将监控系统“集成化,网络化”是符合医院保卫工作发展需要的。医院是设有很多科室、地域广、人员复杂的庞大的机构,因此医院的防火、防盗、应急突发事件都需要具有一套完备的监控系统。



本期方案馆分享一份《医院视频监控系统设计交流ppt》,以数字监控系统设计顺序为主线,深度分析设计的参考标准、设计依据;通过具体医院项目设计案例分享,倡导研究监控设备主要参数对设计的影响以及交钥匙设计方法,旨在不断推动行业原创设计结晶输出。需要的可以收藏以备不时之需。



医院监控系统设计案例

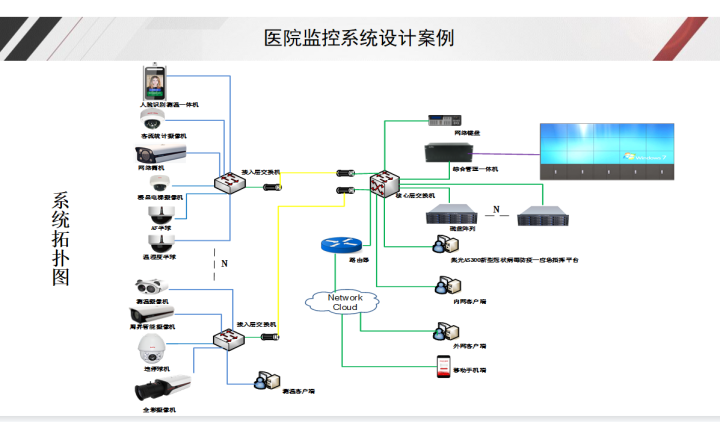

系统拓扑图

医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



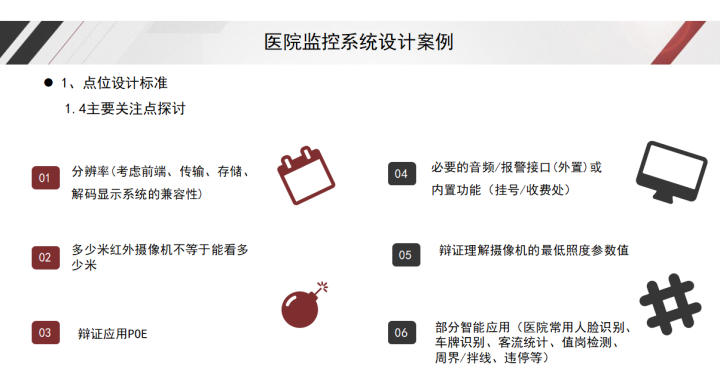

1、点位设计标准

1.1监控目的

出入口按“线”的标准:脸部特征及车辆牌照;

通道以“点”为标准:人员体貌特征,人员及车辆活动情况;

广场/大厅按“面”的标准:人员及车辆活动情况;

周界:物体穿越等;



1.2布点原理:

位置、角度、高度、方式、范围

接近实际应用的平面布置图和系统图依托于各种设计的实地讨论,减少深化工作量。

24小时等高级别监控场合应以固定点为主,动点为辅。



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考

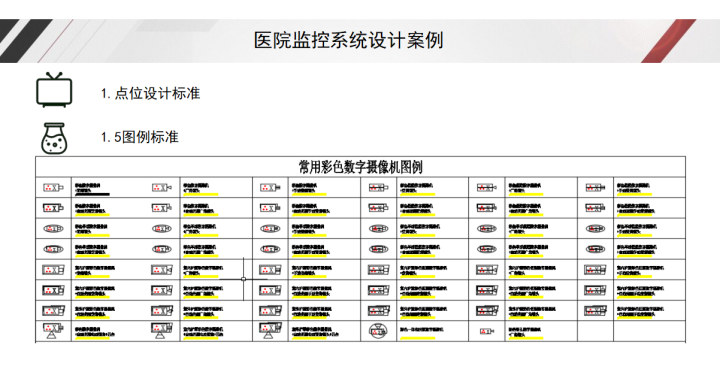

1.3图例标准



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



2.设计

2.1原始图纸处理

删除或者关闭与实际无关的图层,保证图纸完整性即可

尽量调整图层在BYLAYER层,以实现图层颜色调整

初始图纸内容全部调整为黑白色(根据CAD底色习惯)

与设计相关的场合名称特殊突出显示(颜色或者加粗)

各系统甚至为系统中设备、管线设置专门的图层

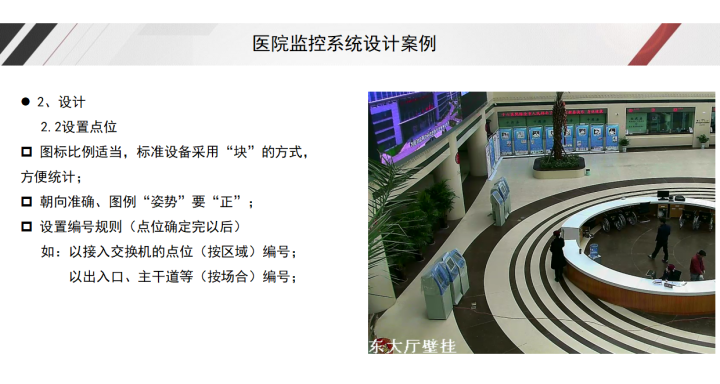

2.2设置点位

图标比例适当,标准设备采用“块”的方式,方便统计;

朝向准确、图例“姿势”要“正”;

设置编号规则(点位确定完以后)

如:以接入交换机的点位(按区域)编号;

以出入口、主干道等(按场合)编号;



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考

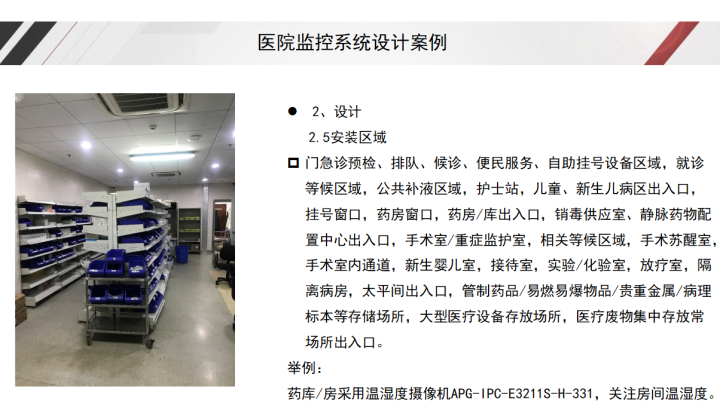

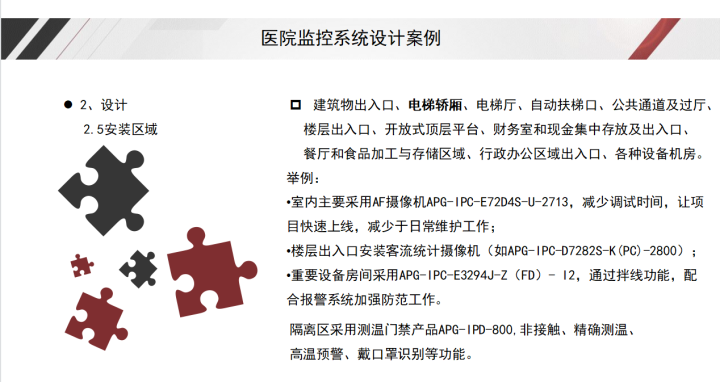

2.3安装区域

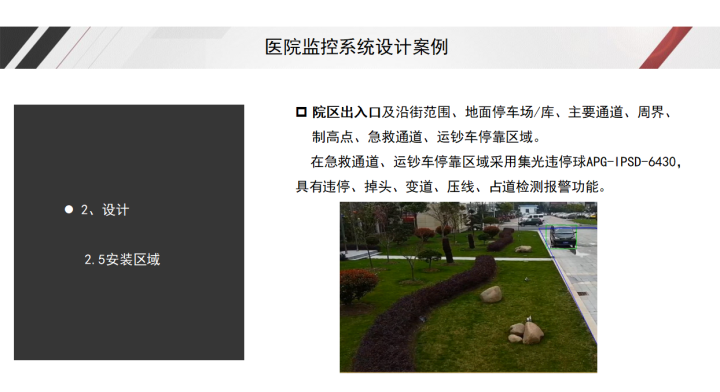

室外区域:院区出入口及沿街范围、地面停车场/库、主要通道、周界、制高点、急救通道、运钞车停靠区域。

院区出入口场合采用500万全彩摄像机,加卤素补光灯,保证夜间高清全彩图像,提高录像价值。

因疫情期间,院区出入口人行通道采用了测温监控产品,配套黑体实现精确测温,精度0.1度。



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



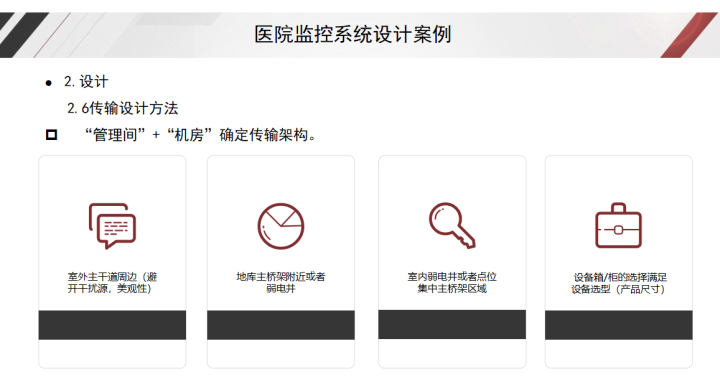

2.4传输设计方法

“管理间”+“机房”确定传输架构。



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



供电方式:

接入层交换设备至IP终端供电方案确定(电源线、POE);

机房至接入层交换设备供电方案确定(集中、就近)。

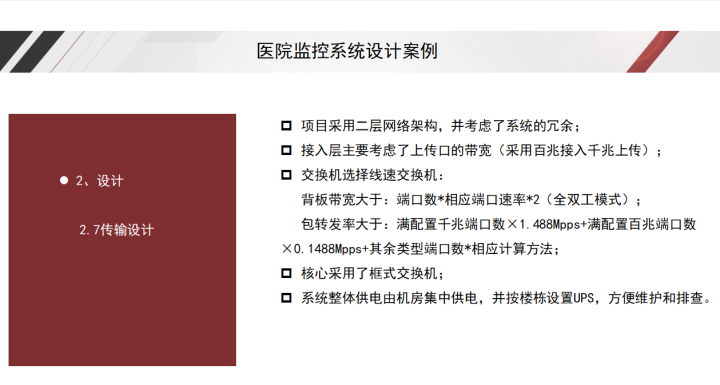

网络架构:

不建议超过三层架构,二层架构为主流;

采用监控专网,根据情况可与其他弱电子系统合并为设备网;

接入层至机房所有链路保证千兆以上设计(线路、跳线、光模块等);

采用企业级交换设备。



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



终端设计

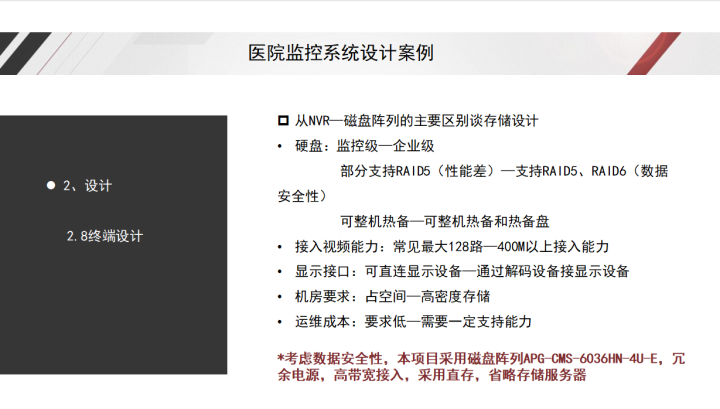

从NVR—磁盘阵列的主要区别谈存储设计



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



系统图

根据“管理间”以及接入的IPC,设计各区域接入图;

根据管理间和机房之间的主干电源和网络,确定链路;

根据终端的功能设计,出具终端设备的连接图;

编制必要的系统设计说明等。

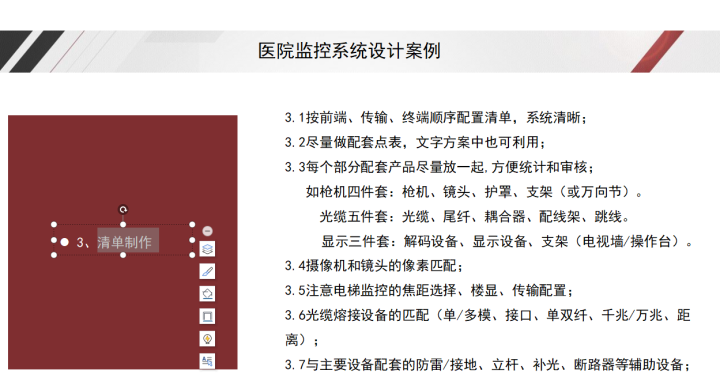

清单制作



医院视频监控系统设计干货ppt,很实用,弱电设计师可以参考



方案编写

项目简介:主要是与设计相关的内容介绍;

设计依据:确实有参考价值的依据列举;

项目需求:正、反推设计项目需求;

项目设计:具有与设计一致的拓扑、点表、设计原理说明等;

日常积累的利用,如大量现场图片,拍摄角度有利于利用。



方案误区:

无针对性设计,只要查找替换就能完成的文字方案对大多数人来说都是没有参考价值的;

杜绝拿来主义、拼凑主义;

为了凑数量,加入过多无用资料:大篇幅参数说明、操作说明、施工组织设计等。
