某中级法院综合楼信息化基础设施建设方案解析

本期河姆渡方案馆为你带来某中级法院综合楼信息化基础设施建设方案解析。

一、项目概况

本项目为某中级人民法院新审判综合楼信息化基础设施建设项目。

新审判区大楼位于北京丰台区方，总建筑面积约为34073平方米,共有15层（地下2层、地面13层），为新建项目，主要用途为第二中级人民法院办公、公众法律服务、审判业务开展的重要场所。

建设目标为建成全国一流、稳定可靠、节能环保、安全保密的智慧法院。信息化系统共分6大网系，9大系统，11大功能区域。

二、信息化基础设施组成

2.1 中心机房与信息管理中心位置

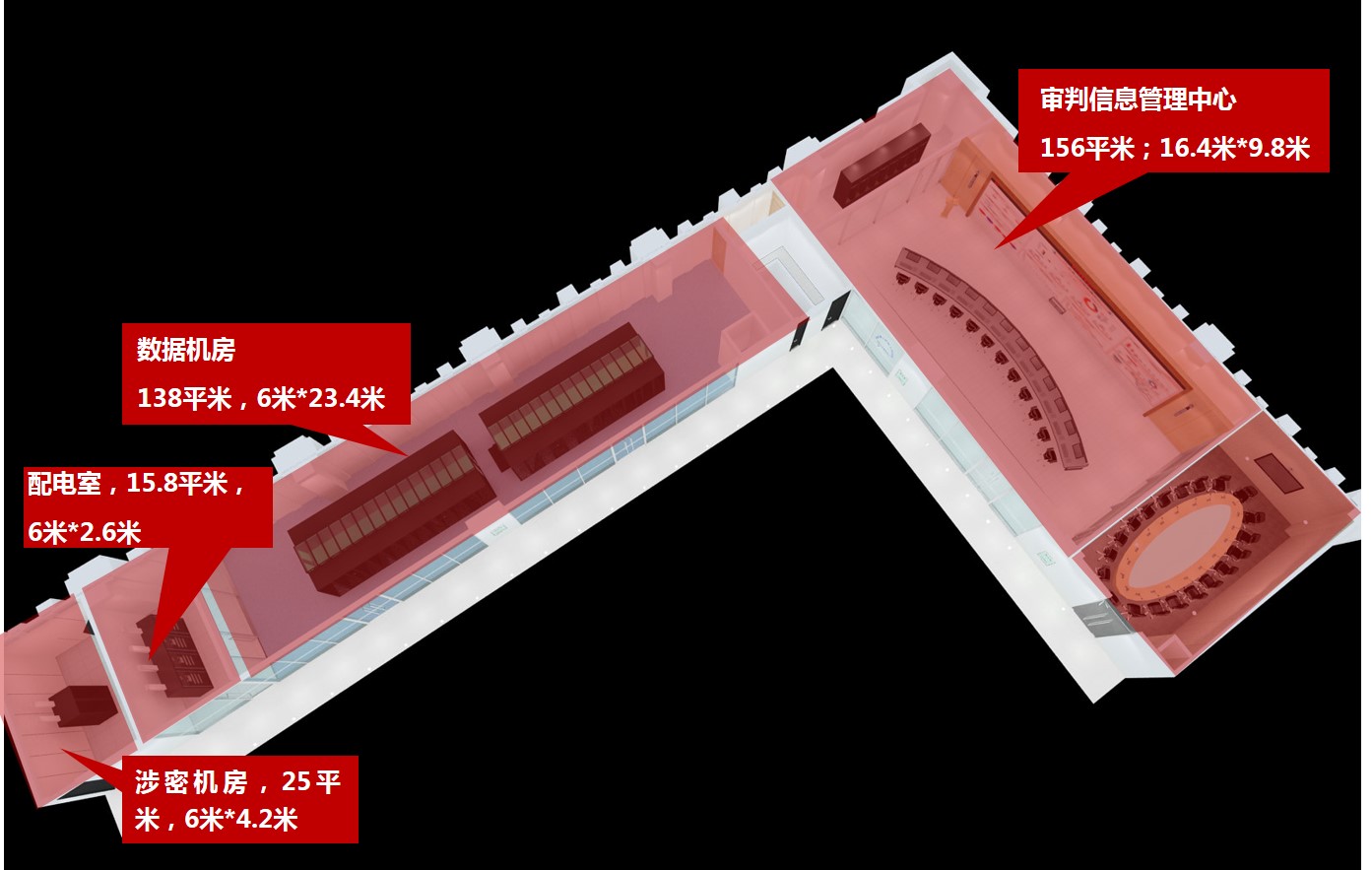

机房区域位于新大楼12层，总面积451平米，包含审判信息管理中心、会议室及设备测试中心、数据机房、涉密机房、配电室等五大区域。

2.2 中心机房

1.位置：机房占地约180平米，占地尺寸为30.4米*6米，包含数据机房、程控交换机机房、UPS配电室、屏蔽机房等部分。

2.功能：为设备提供一个安全的存放环境，具有适宜的温度、湿度、洁净度，安全的用电支持，合理的运行保障措施，工作人员舒适的工作使用环境。

3.方案：采用业界领先的绿色模块化机房，具有节省空间、高效制冷、快速部署、灵活扩展、简便运维、无人值守等特点；UPS满足断电持续供电1小时的需求，为新大楼一卡通、安防、业务系统提供可靠电源保障，供配置44套机柜。

2.3 数据机房布线

1.机房布线参考“德国布线”技术，整洁、美观、大气。

2.内、外网线缆采取颜色区分，方便后期运维。

3.每根线缆做到前、终有固定的、唯一的ID标签。

2.4 审判信息管理中心

1.位置：中心位于12层，面积为156平米，规格为16.4*9.8米。

2.功能：可对我院所有视音频、业务信号进行集中展现；同时也是院内应急指挥调度场所，应急处置情况发生时，可一键调度值班人员；工作人员通过手持终端可预览画面、推送画面至大屏。

3.方案：设计无缝LED拼接屏，尺寸为12.8*2.4米；设计音响系统，满足高清晰度、高品质的 扩音需求；设计12位操作台，实现集中控制、指挥调度。

4.可选方案：LED大屏也设计了弯弧形方案，弧度为5度，此方案视野收缩，可达到更好的观摩效果。

5.审判信息管理中心与走廊采用12mm厚高强度玻璃隔断，具有高通透性、明亮、隔音、防火的效果，是来院参观者的适宜场所。

2.5 审判信息管理中心内会议室及设备测试中心

1.位置：位于审判信息管理中心东侧，面积约为80平米。

2.功能：是专业化测试环境以及召开院内信息化系统保障类会议的场所，同时也是运维人员商讨交流场所。

3.方案：设计可容纳20人以上的会议桌；设计高清电视、扩声系统，同时设计音视频调度系统，直连审判信息管理中心，可在本地显示全院其他视频会议、安防监控、庭审视频等信号。

2.6 大要案视听管理中心

1.位置：视听中心位于12层，面积为129平米，房间规格为12.9*10米。

2.功能：通过显示设备以及视频调度系统，对重大案件的审判过程进行全程庭审监控，必要时对庭审现场进行指挥协助；同时兼顾执行指挥中心，具备指挥、会商功能。

3.方案：设计LED拼接屏，选用当今业界成熟方案中最小点距的屏，画面细腻、清晰，尺寸为9.6*2.1米。

4.补声环绕音箱：视听中心同时设计多声道扩声系统，使人产生被音乐包围的真实感，犹如身临音乐厅。

2.7 大要案法庭

按照最高、北高数字法庭规范建设，实现大要案多角色摄像全覆盖，2台65寸电视供旁听席观看，2台55寸移动电视做辅助显示，1台23寸移动电视供被告观看，庭审视频信号、证据信号直连2个中心，应用虚拟实境技术，可以实现360度全景庭审直播和点播。

2.8 标准法庭

1.按照最高法院数字法庭规范建设。

2.每个法庭安装4个摄像机；2台55寸液晶电视。

3.实现与图像中心视频信号双向调度。

4.当事人证据信号直联图像中心。

2.9 远程提讯室

1.位置：远程提讯室位于新大楼12层，面积约为25平米。

2.功能：是二中院与下辖区院开展远程庭审工作的场所，又作为二中院与上级法院开展远程庭审工作的场所，同时还作为证人、鉴定人出庭质证的场所。

3.方案：本次设计2台55寸液晶电视，1台用于显示本地画面，1台用于显示远端画面；另配一台高清摄像机，拍摄本地书记员、法官画面。

2.10 法庭开庭公告系统

1.功能：向公众提供当前法庭的预定开庭信息、庭审状态信息。

2.方案：在法庭门口内嵌19寸开庭公告一体机，根据安装方式、屏体朝向不同设计三种方案。

2.11 大会议室

1.位置：大会议室位于11层，面积约为105平米。

2.功能：用于召开电视电话会议，同时兼具多种级别的会议模式。

3.方案：设计1台液晶电视，3台高清摄像机，外加吸顶音箱等设备。同时设计音视频信号调度系统，直连审判信息管理中心。

2.12 其他业务室

1.新大楼共有20间谈话室、2间调解室等其他业务室；分别位于1~2，6~10层，面积为20~30平米不等。

2.每个房间配备高清摄像机、拾音器，输出信号既可以供安防系统，也可供业务应用系统使用。

3.每间谈话室安装可视对讲报警分机，分机可与值班室以及审判信息管理中心的报警主机进行双向通话。

2.13 调解室

1.位置：调解室主要位于1层，房间占地37平米，规格为5.5*6.4米。

2.功能：为法官以及当事人快速、高效、全面地解决纠纷提供事宜的场所。

3.方案：配置有线推屏设备，同时壁装65寸液晶电视，用于调解当事人双方的图片、视音频材料的展示；配置半球摄像机、拾音器，对服务全过程进行录音录像。

2.14 律师工作室

1.位置：律师工作室主要位于1层，房间占地38平米，规格为5.5*6.7米。

2.功能：为律师参与诉讼提供事宜的临时场所；以方便律师立案、会见、阅卷、查询、参与庭审、申请执行等事务。

3.方案：配置有线推屏设备，同时壁装65寸液晶电视，用于律师与其他当事人讨论案情、查阅相关案件信息。

2.15 新闻发布室

1.位置：新闻发布室位于新大楼2层，占地面积约为95平米。

2.功能：是二中院用于新闻发布、通报，以及记者招待的重要场所。

3.方案：壁装2块液晶电视，设计发言、扩音系统；部署视频调度设备，信号直连审判信息管理中心。

2.16 羁押室

1.位置：位于2层；每个约5平方米。

2.功能：被告参加庭审的临时羁押地点，为被告提供一个安全的环境。

3.方案：羁押区房间内每个犯人房间里面安装防暴报警对讲分机、房间外安装摄像机、值班室安装报警主机。通过以上设备让法警值班人员可通过囚房监控电视墙观看到囚犯的情况、囚犯遇到特殊情况时及时收到报警信息等功能。

2.17 电梯前室

1.电梯前室信息发布屏，采用一体机嵌入式安装，大小为55寸，约为1.2米*0.7米。

2.距地1.4米安装。

3.嵌入式边框有黑色和白色两种供选择。

2.18 一层大厅

1.功能：为法院干警提供院内院务信息公告、通知，视音频信号等多媒体信息呈现。

2.方案：墙体建筑规格为：5.6米*4.5米；安装小点距LED彩色屏，用于院内公告、通知信息的发布；屏体尺寸为：3.6米*2.4米，顶部距离吊顶约1米，两侧距离边为1米，底部距离地面约1.2米。

2.19 一层自助服务区

1.功能：通过值班法官和社会化服务为当事人提供法律咨询、判后答疑、法律援助、打印复印的便捷服务。

2.方案：柜台规格为：5.4*0.9米; 显示条屏尺寸为5.4*0.64米，用于显示功能区域信息，为当事人提供法律咨询、判后答疑、法律援助、智能打印等服务；配置半球摄像机、拾音器，对服务全过程进行录音录像。

2.20 一层大厅立案大厅

1.功能：是二中院用于接待当事人的重要场地，具备虚拟导速、电子导引、自助立案、自助查询、窗口显示、智能叫号、综合展示等功能。

2.方案：设置6个窗口，提供共计5类服务，如立案办理、受理保全申请、材料收转、诉服专邮接待等；安装小点距LED彩色屏，用于诉讼服务、公告转达、信息发布等功能；配置半球摄像机、拾音器，对服务全过程进行录音录像。
