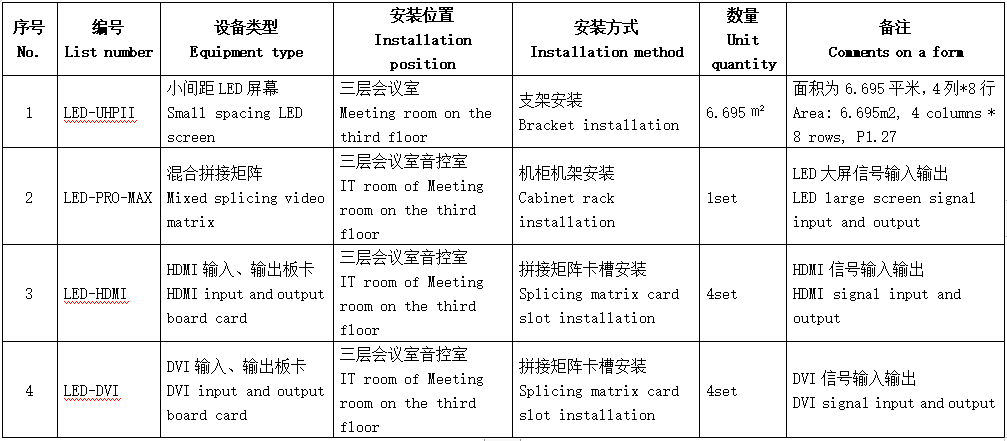

1.2深化点表



2.会议扩声系统

2.1深化设计

本项目会议扩声系统安装在办公楼三层会议室内：

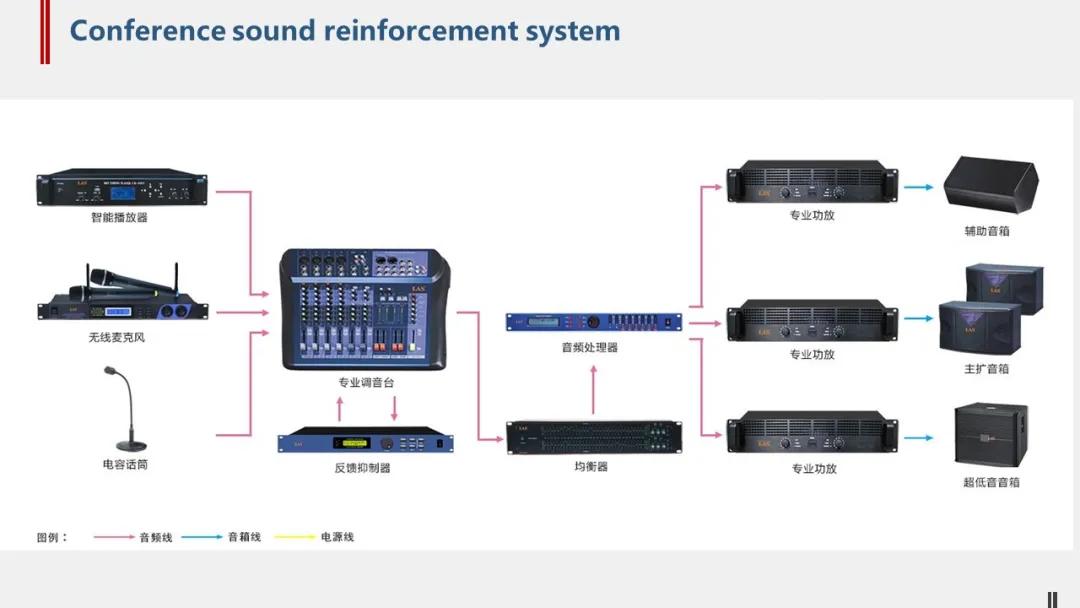

以上会议扩声系统主要实现办公楼三层会议室立体声、无线麦克风、有线同声传译代表机的拾音以及音响扩声，音频扩声核心运用数字化技术，采用数字音频处理器进行采集、交换、处理，以满足办公楼三层会议室内会议声压级、清晰、无啸叫的使用需求。

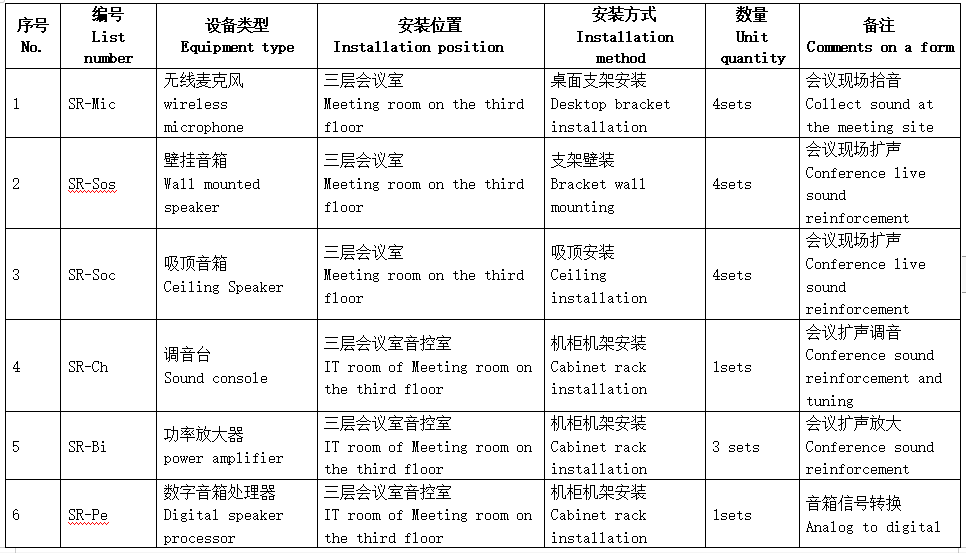

2.2深化点表



3.同声传译系统

3.1深化设计



对于使用多种语言的大型会议，让所有的代表能听得懂会议的发言至关重要。由译员翻译的语言在整个会场中传输，代表选择要听的语种，并通过耳机收听。

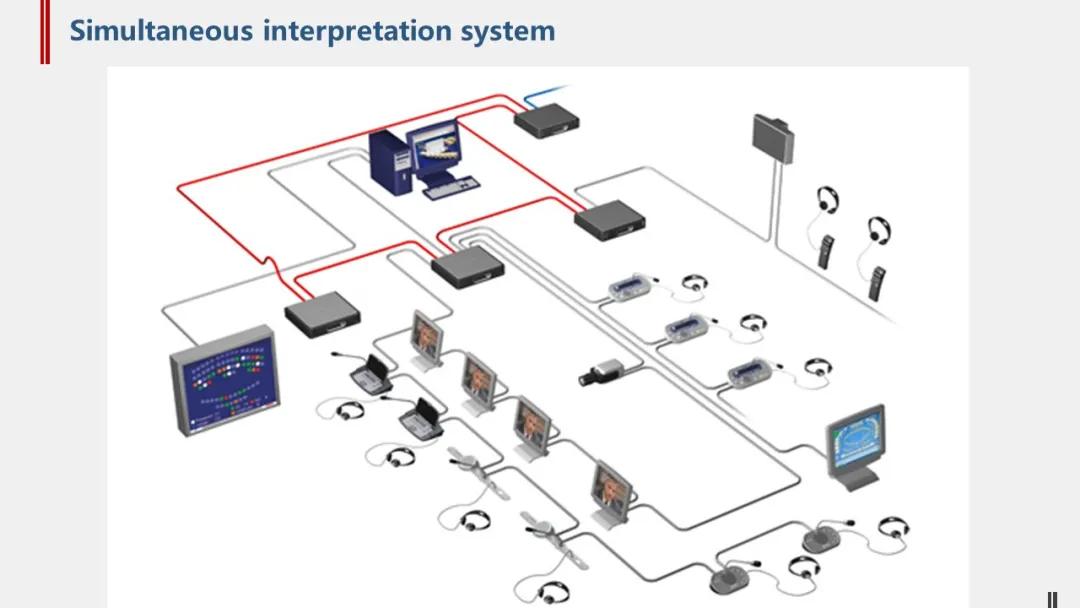

本项目采用红外语言分配系统，包括：发射机、一或多个辐射器、若干接收机、以及耳机，电缆等辅助设备组成，每四路单声道语音组成1个载波信号。

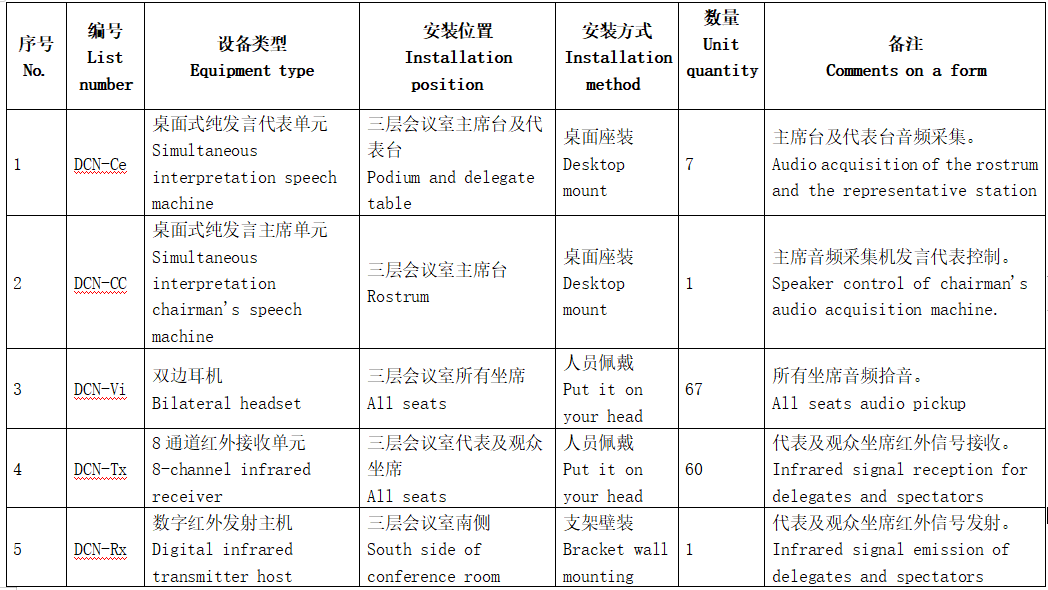

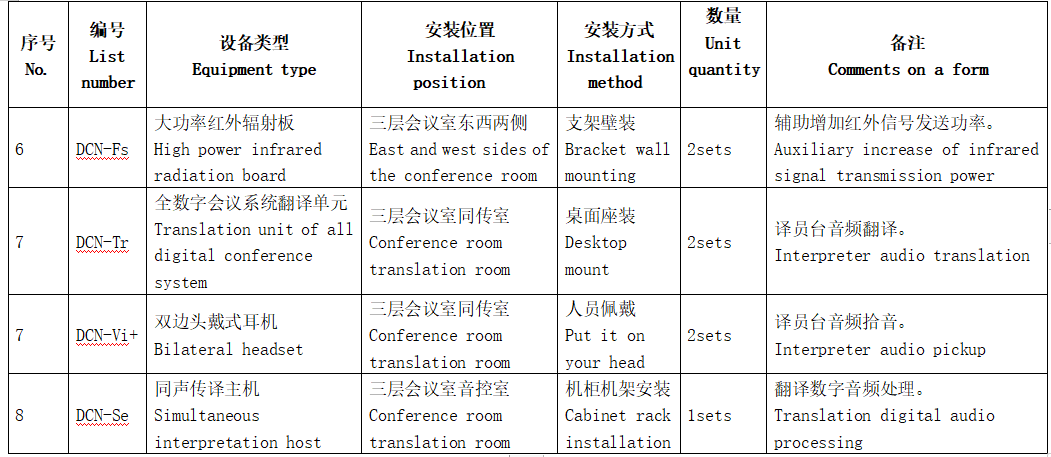

3.2深化点表

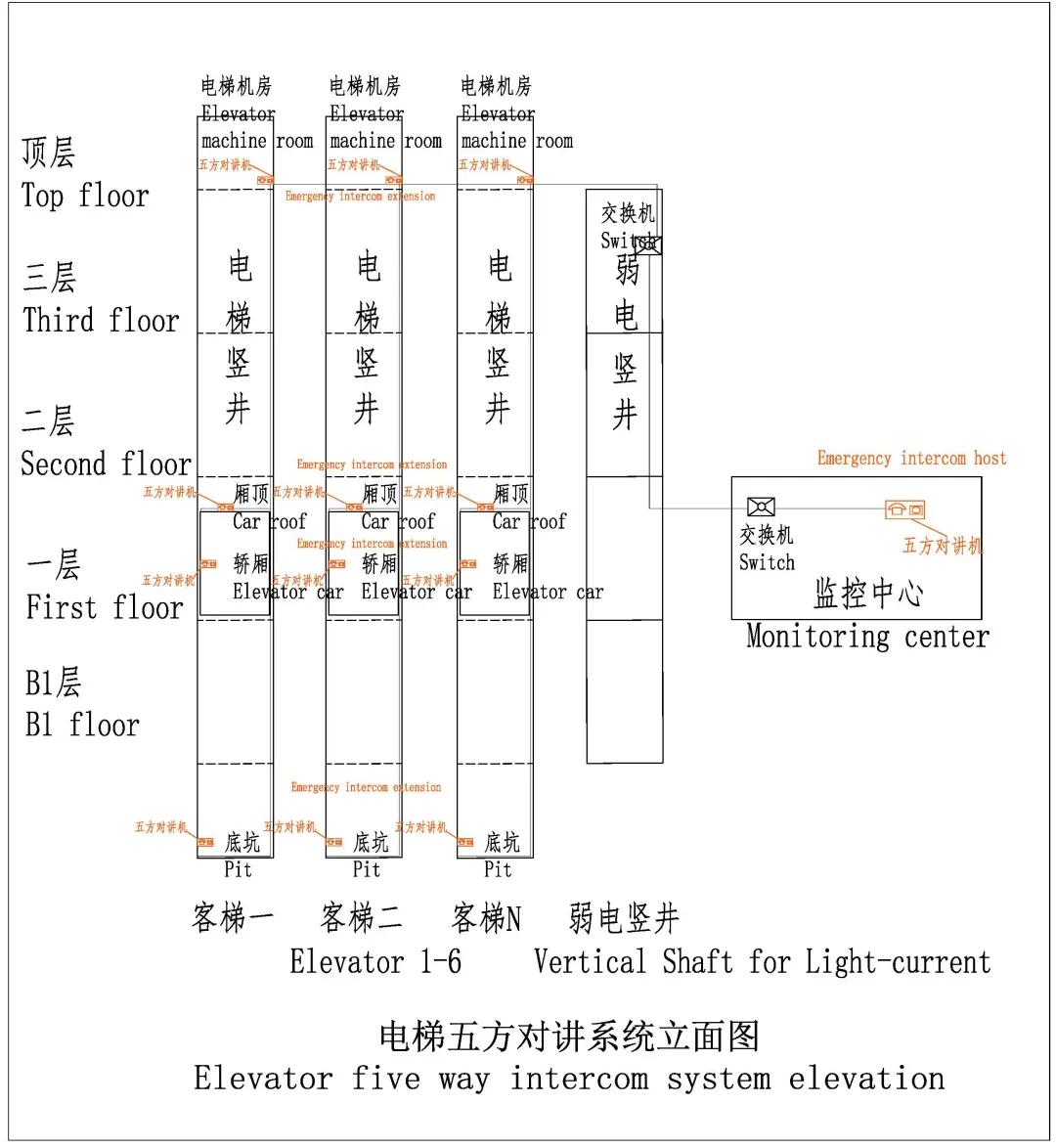

4.电梯五方对讲系统

4.1深化设计

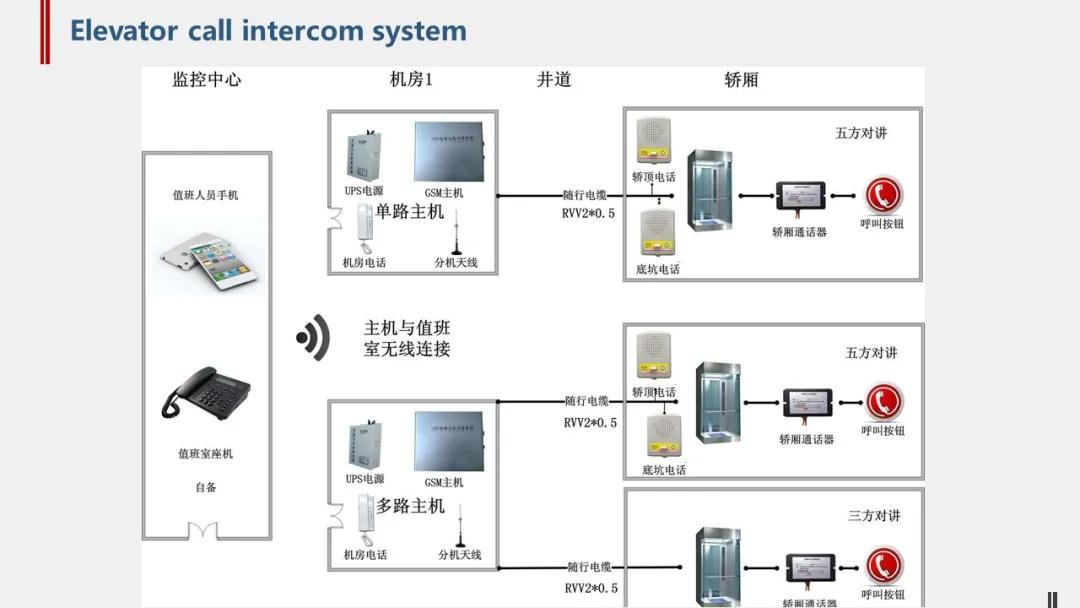

根据各建筑物使用功能需求，消防火灾紧急疏散要求及相关国家、行业规范要求，在电梯轿厢内、轿厢顶、轿厢底坑、电梯机房、中控室等安装五方对讲机，当电梯发生故障时可紧急呼救求援。

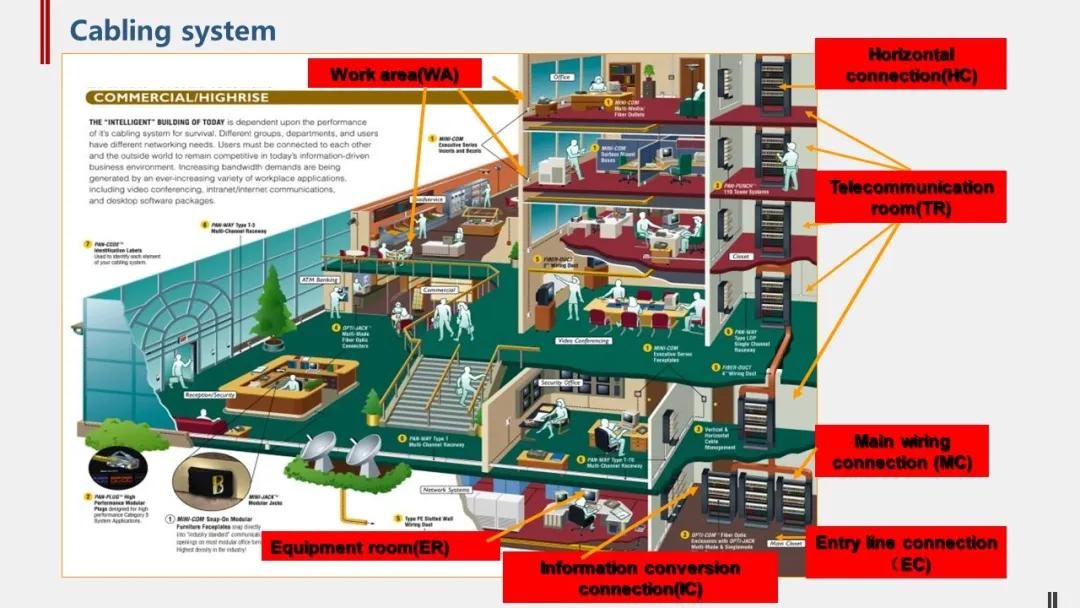

5.综合布线系统

5.1 深化设计

本项目内部网络综合布线系统安装在办公楼各层办公区域、功能区域，外部网络无线AP接入点安装在公共区域，具体深化内容如下：

1）工作区子系统

内部网络系统按内部计算机数据网络设置，办公区按10㎡左右设置为一工作区，其它部位按需要设置工作区。墙壁信息出口安装高度为距完成地面高度0.3m。在公共区弱电井内预留综合布线壁挂机柜终端，距地1.5m明装。

外部网络系统补充办公楼各层公共走廊、地下停车场等公共区域无线AP接入点，接入本楼层弱电井外网交换机。

2）配线子系统

系统采用六类非屏蔽传输链路，保证能够支持250MHZ传输带宽，链路的传输距离应控制在90米以内。配线子系统将主干线路从楼层配线架连接的电缆延伸到工作区信息插座。

配线间内设置壁挂式机柜，交换机、熔接盒等设备采用标准模块化方式，方便安装及维护。

3）干线子系统

楼内的干线采用光缆通过每层的弱电竖井将分配线架与主配线架用星形结构连接。网络部分采用单模万兆光纤，光纤保证最少2芯冗余量。

4）设备间子系统

在每个工作区的配线间内，设置壁挂机柜，安装设备管理子系统相关配线设备。接水平子系统的配线架均采用RJ-45快接式配线架。

5）管路敷设

综合布线系统沿竖向专用金属线槽在弱电配线间内敷设，水平布线子系统沿金属线槽或穿镀锌钢管在吊顶内及墙面、楼板内暗敷。

6）IT中心机房

内部网络综合布线系统中心机房设置在地下二层，所有网络链路汇集到此机房。



各系统都具备详细点位清单，具体请查看完整方案

1.深化平面设计图

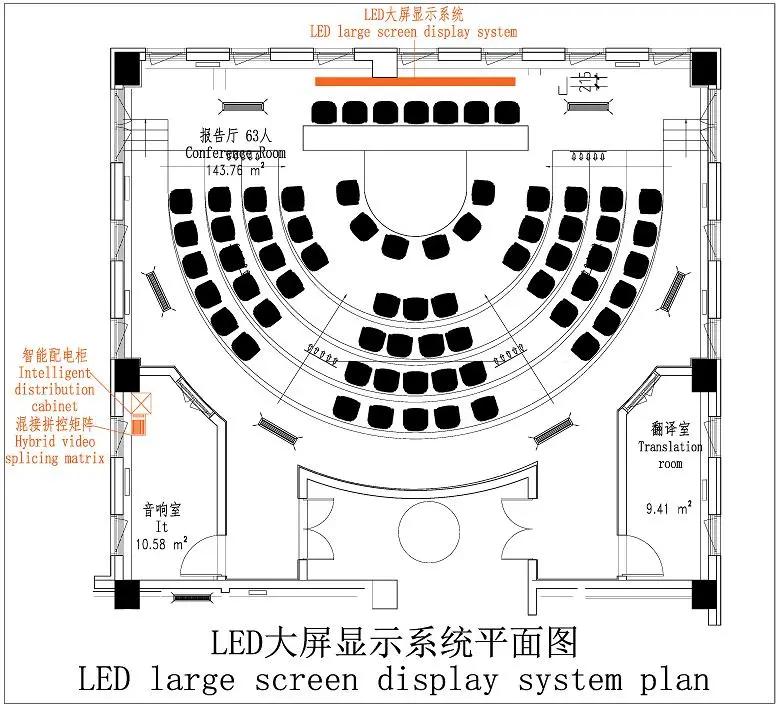

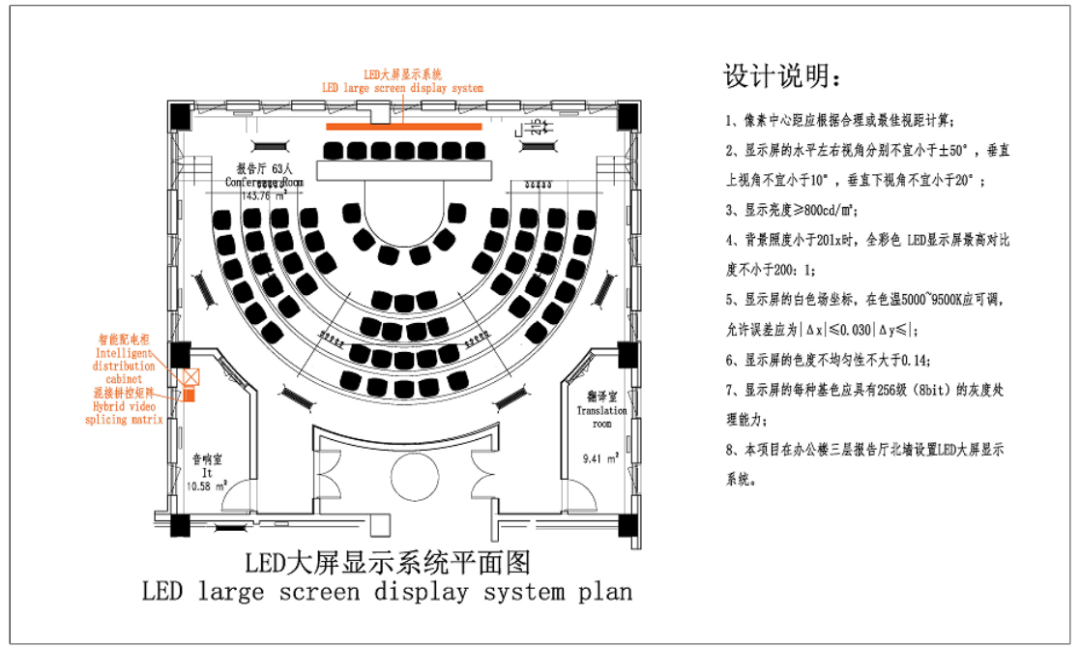

1.1LED大屏显示系统平面图

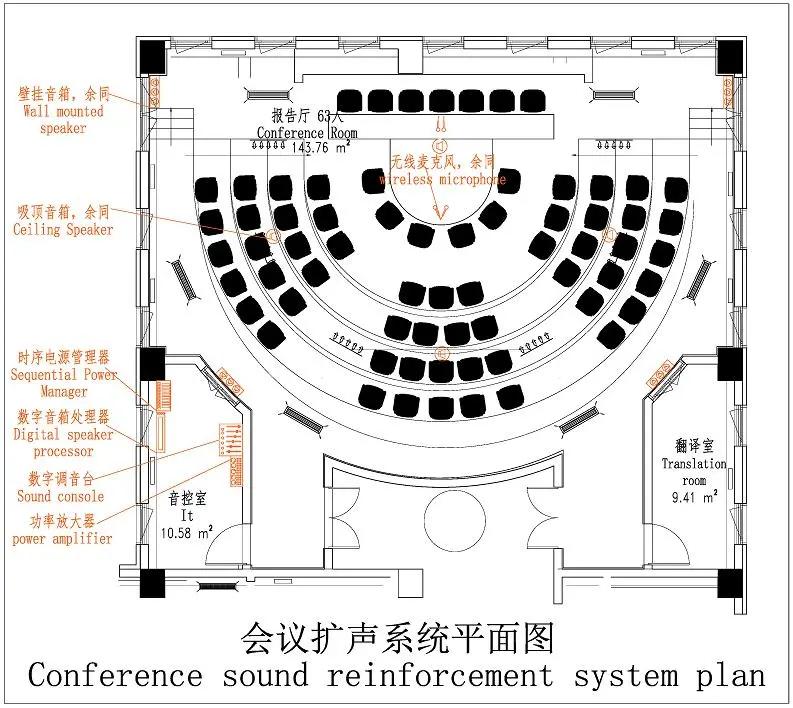

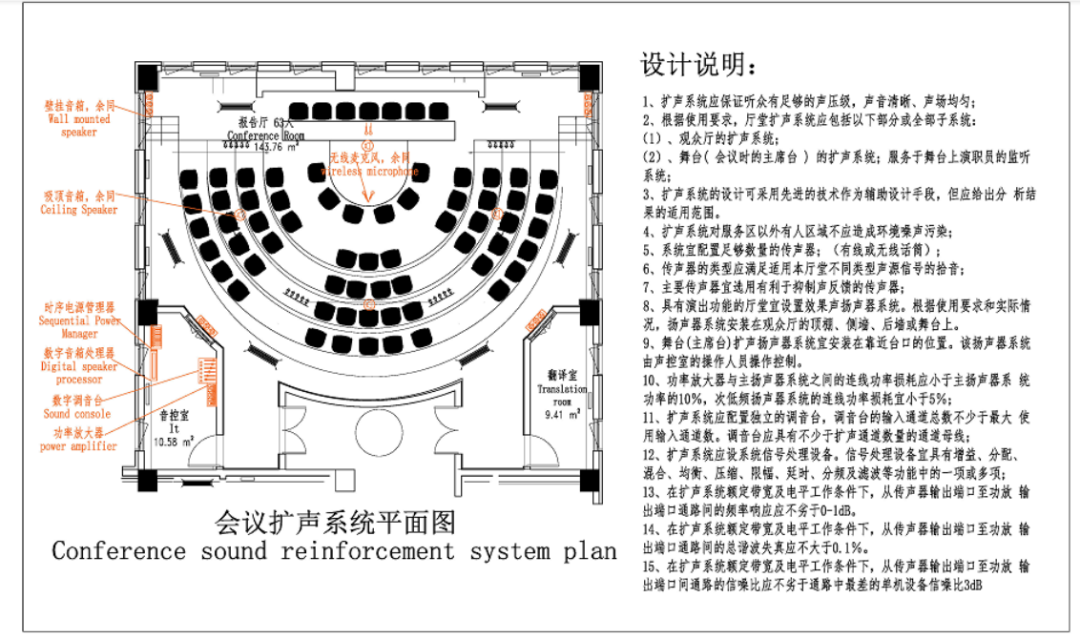

1.2会议扩声系统平面图

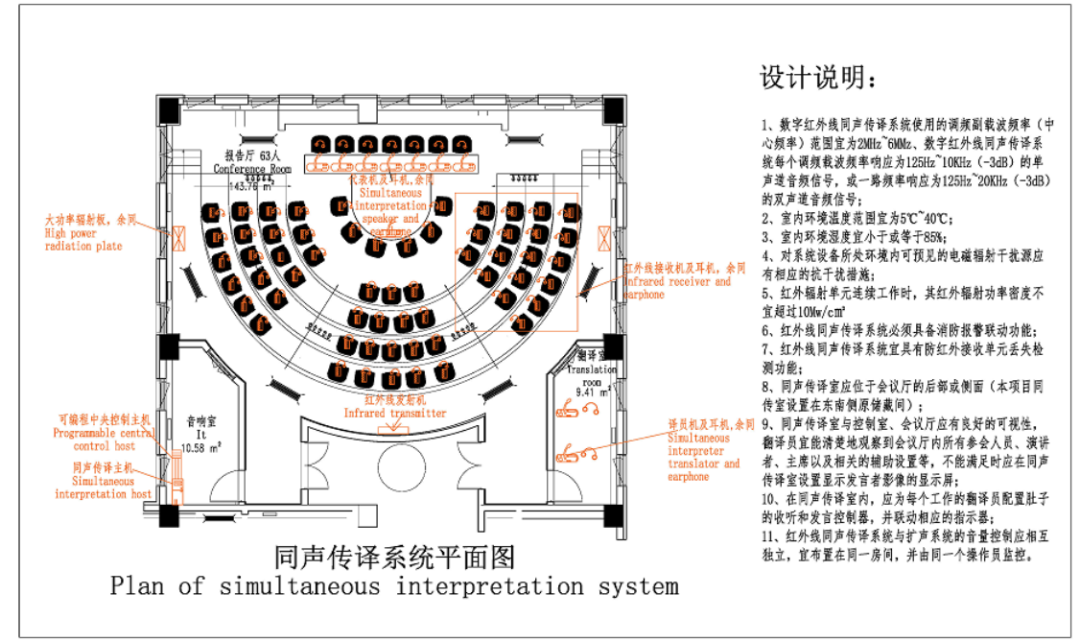

1.3同声传译系统平面图



2.深化平面布局图

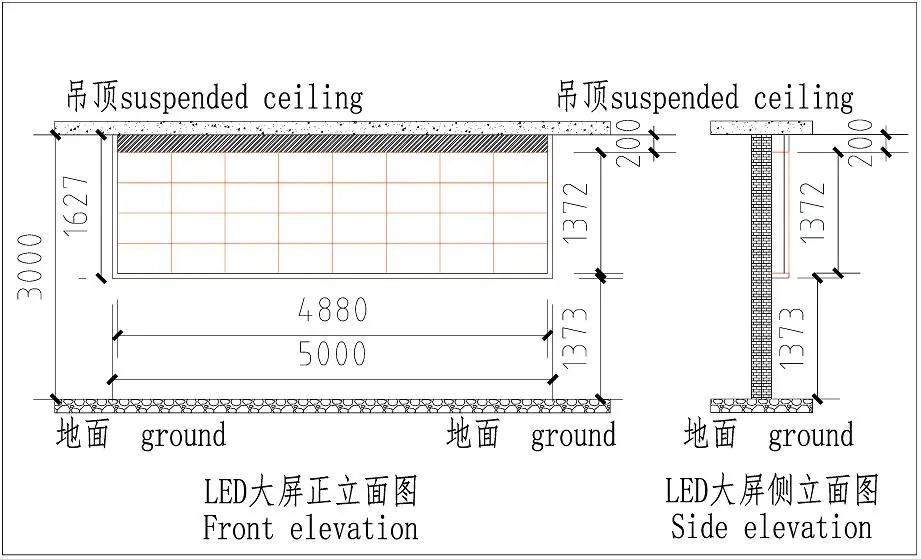

2.1LED大屏布局示意图

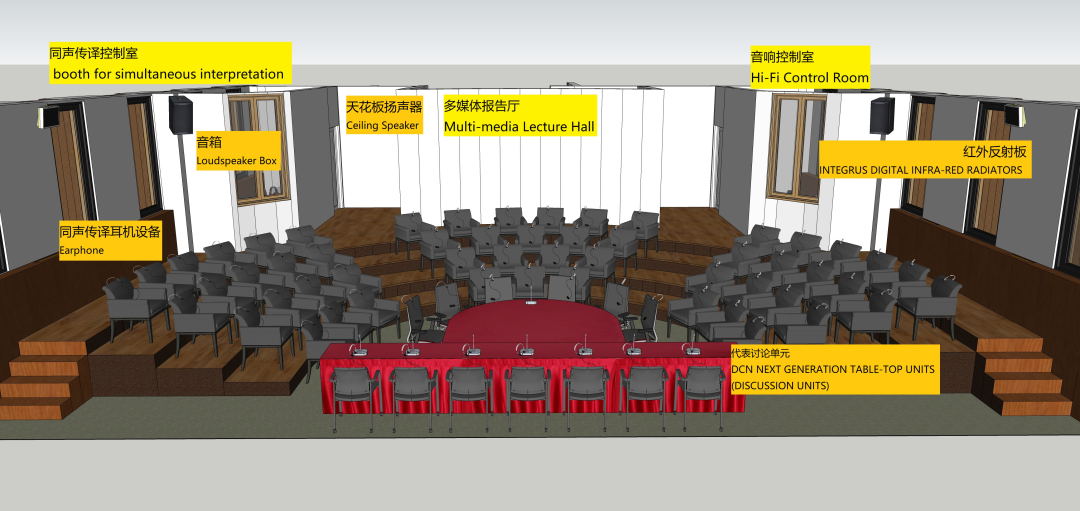

2.2会议扩声及同声传译系统布局示意图

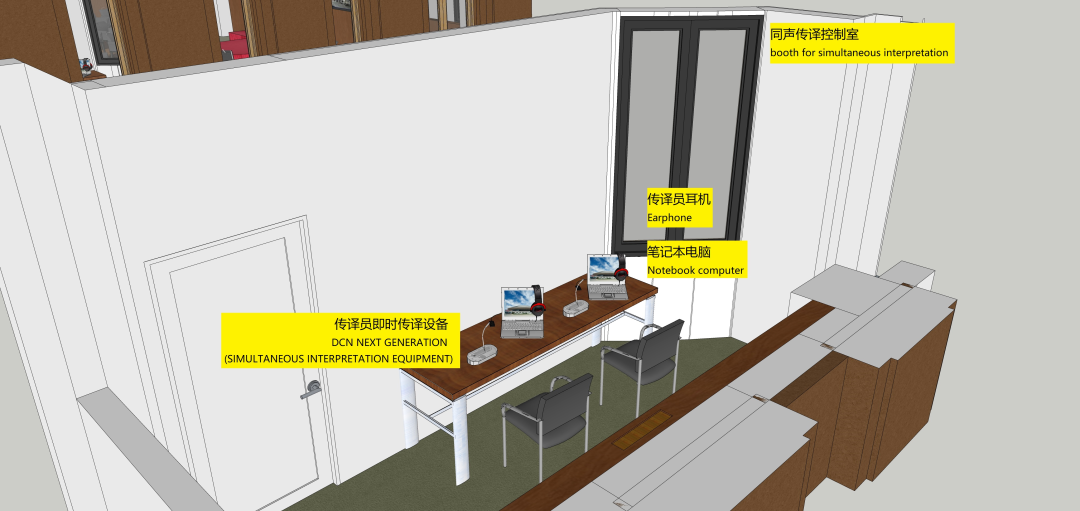

2.3同传室布局示意图

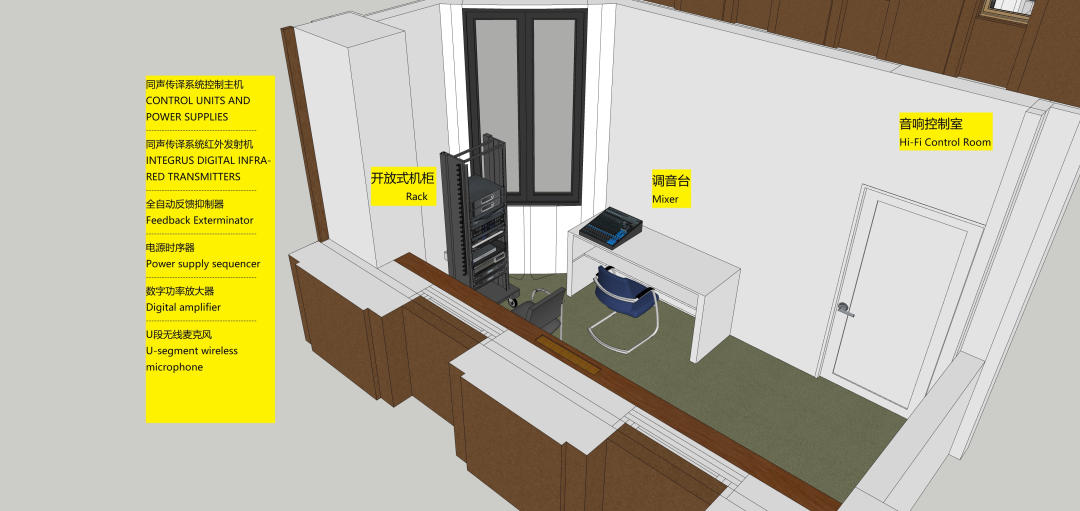

2.4音控室布局示意图

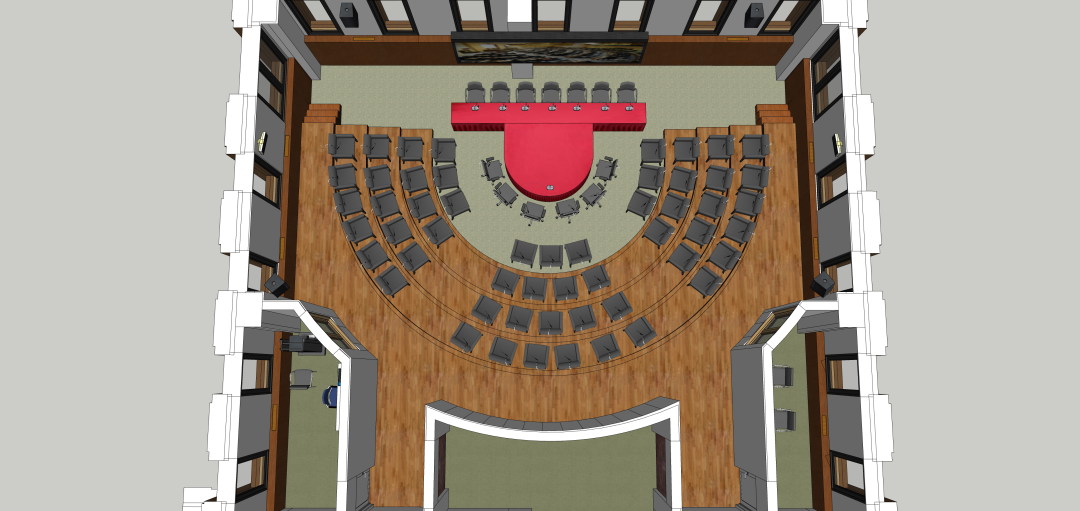

2.5三层会议室俯视布局图
