【选线口诀】快速算出电缆电线载流量

分享

本期导读

记住这段口诀，配合一些简单的心算，便可直接算出，不必查表。

2025-04-15 02:57:32 讲师：建筑水电知识平台 编辑：王嘉妮
观看：1724 评论：0 0: 赞 未收藏

计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度 等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。



电缆载流量口决：
估算口诀：
二点五下乘以九，
往上减一顺号走。
三十五乘三点五，
双双成组减点五。
条件有变加折算，
高温九折铜升级。
穿管根数二三四，
八七六折满载流。
说明：
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指 出，而是”截面乘上一定的倍数”来表示，通过心算而得。
倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍。如 2．5mm’导线，载流量为 2．5×9＝ 22． 5(A)。从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排， 倍数逐次减 l，即 4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五，双双成组减点五”，说的是 35mm”的导线载流量为截面数 的 3．5 倍，即 35×3．5＝122．5(A)。从 50mm’及以上的导线，其载流量与截 面数之间的倍数关系变为两个两个线号成一组，倍数依次减 0．5。即 50、70mm’ 导线的载流量为截面数的 3 倍；95、 120mm”导线载流量是其截面积数的 2．5 倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温 度 25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区， 导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线 而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出 比铝线加大一个线号的载流量。如 16mm’铜线的载流量，可按 25mm2 铝线计算。
估算口诀：
铝芯绝缘线载流量与截面的倍数关系
10 下五，
100 上二，
25、35，四、三界，
70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
（1）口诀“10 下五”是指截面在 10 以下，载流量都是截面数值的五倍。
（2）口诀“100 上二”（读百上二）是指截面 100 以上的载流量是截 面数值的二倍。
（3）截面为 25 与 35 是四倍和三倍的分界处。这就是口诀“25、35， 四三界”。而截面 70、95 则为二点五倍。
从上面的排列可以看出：除 10 以下 及 100 以上之外，中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线，环境温度为不大于 25℃时的载流量的计算：当截面为 6 平方毫米时，算得载流量为 30 安；当截面为 150 平方毫米时，算得载流量为 300 安；当截面为 70 平方毫米时，算得载流量为 175 安；
从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误 差稍大些。比如截面 25 与 35 是四倍与三倍的分界处，25 属四倍的范围，它按 口诀算为 100 安，但按手册为 97 安；而 35 则相反，按口诀算为 105 安，但查表为 117 安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线 截面时，25 的不让它满到 100 安，35 的则可略为超过 105 安便更准确了。同样， 2.5 平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到 20 安以 上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般 只标 12 安。
后面三句口诀便是对条件改变的处理。
（4）“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后， 再打八折；若环境温度超过 25℃，计算后再打九折，若既穿管敷设，温度又超 过 25℃，则打八折后再打九折，或简单按一次打七折计算。关于环境温度，按规定是指夏天最热月的平均最高温度。
实际上，温度是变动的， 一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过 25℃较多时，才考虑打折扣。例如对铝心绝缘线在不同条件下载流量的计算：当截面为 10 平方毫米穿管时，则载流量为 10×5×0.8═40 安；若为高温，则载 流量为 10×5×0.9═45 安；若是穿管又高温，则载流量为 10×5×0.7═35 安。
（5）对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。这是 指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。例如对裸铝线载流量的计算：当截面为 16 平方毫米时，则载流量为 16×4×1.5═96 安，若在高温下，则载流量为 16×4×1.5×0.9=86.4 安。
（6）对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列 顺序提升一级，再按相应的铝线条件计算。例如截面为 35 平方毫米裸铜线环境温度为 25℃，载流量的计算为：按升级为 50 平方毫米裸铝线即得 50×3×1.5=225 安. 对于电缆，口诀中没有介绍。
一般直接埋地的高压电缆，大体上可直接采用第一 句口诀中的有关倍数计算。比如 35 平方毫米高压铠装铝芯电缆埋地敷设的载流 量为 35×3=105 安。95 平方毫米的约为 95×2.5≈238 安。三相四线制中的零线截面，通常选为相线截面的 1/2 左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中，由于零线和相线所通过的负荷电 流相同，因此零线截面应与相线截面相同。



本期来源于建筑水电知识平台，仅作知识分享，涉侵删谢谢！

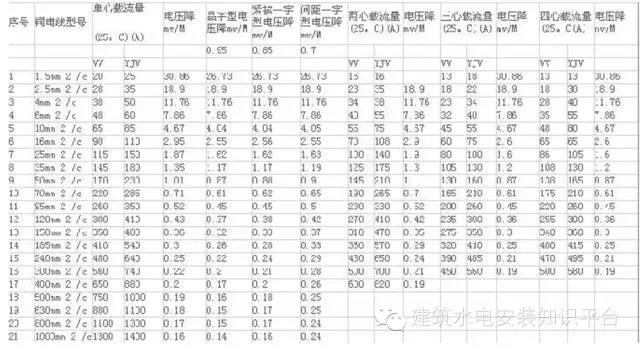

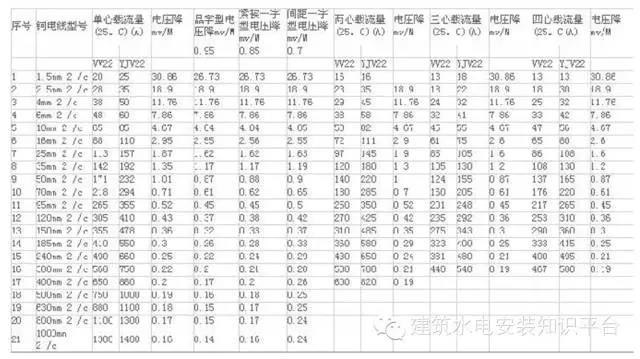

为大家推荐一份计算表，点此下载。

强弱电电线电缆桥架计算表
