完整版弱电系统深化设计管理制度解析

分享

本期导读

一个正常的智能化弱电项目设计,需要经历项目立项,设计院初步设计,招标,工程商投标,中标,图纸深化设计等6个过程,最后一项图纸深化设计一般都是由项目中标人参与图纸深化设计工作。

2021-12-14 18:32:56 讲师: 编辑:王嘉妮
观看:2789 评论:0 0: 未收藏

本期制度word下载:

完整版弱电系统深化设计管理制度(点此下载)



一个正常的智能化弱电项目设计,需要经历项目立项,设计院初步设计,招标,工程商投标,中标,图纸深化设计等6个过程,最后一项图纸深化设计一般都是由项目中标人参与图纸深化设计工作。



过程:弱电项目立项→设计院初步设计→招标→工程商投标→中标→图纸深化设计



那么在参与弱电系统深化设计时,弱电设计师需要遵照哪些管理制度呢?本期方案馆为各位分享一份《弱电系统深化设计管理制度word》,需要的可以收藏下载,以备不时之需。

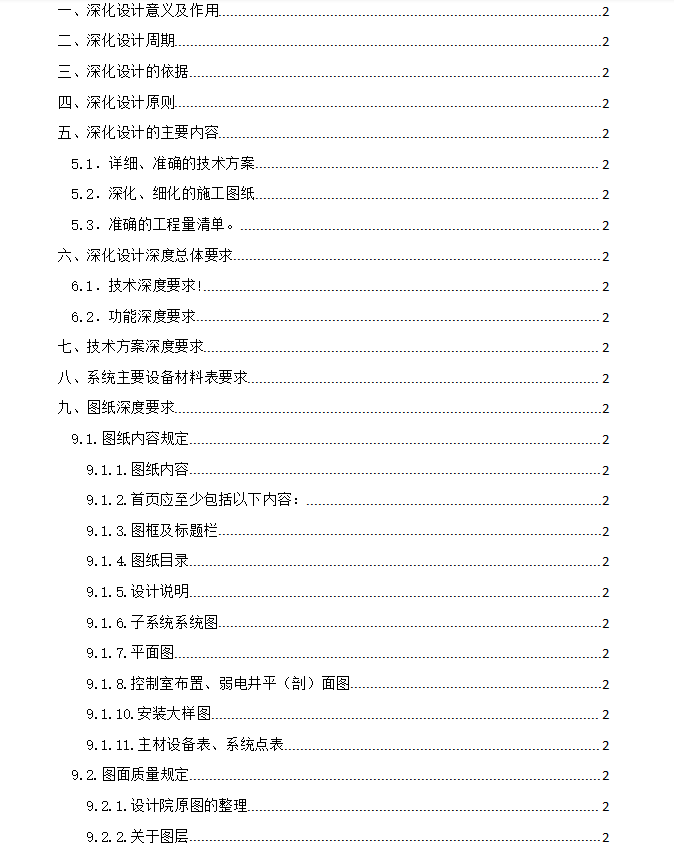

目录

弱电系统深化设计管理制度,十分有用,推荐弱电设计师收藏



深化设计的意义及作用

在业主确定中标单位后,由该单位根据所投标系统品牌设备配置,再进行深化施工图设计明确具体设备的规格、尺寸、定位、标高以及管线的规格、路由等,施工图才能达到真正可以施工的程度。



深化设计周期

起止时间:中标单位确定后立刻进行,正式进场前结束。

在完善技术方案、深化施工图纸的前提下,尽可能缩短周期。



深化设计的依据

设计院的施工图纸

关于本项目的招投标文件

国家及地方相关的标准、法规、规范、规定、条例等



深化设计原则

以设计院的施工图为基础

以招投标文件为约束条件

应与业主及项目管理部进行及时、充分地沟通

深化设计方案应有针对性,并且详细而准确



深化设计的主要内容

1.详细、准确的技术方案

各系统的系统构成、技术性论述应详细而准确。同时应包括主要设备功能、电气性能、电气参数等内容。



2.深化、细化的施工图纸

深化施工图设计是在原施工图和招标文件的基础上结合选型设备的技术特性、招标人认可的优化方案所绘制的施工图纸,在经过国家相关管理部门、业主、项目管理部确认后成为施工时的技术性依据文件。

施工图纸应完整、详细、并达到一定深度。



3.准确的工程量清单。

投标人要根据深化图纸编制商务文件(以分部分项工程量清单为主,措施费、规费等暂不做核算),以保证技术性依据文件和经济性文件的一致性。分部分项工程量清单至少应包括设备名称、品牌型号、数量、综合单价、合价、人工费单价、人工费合价等内容。



技术方案深度要求

根据设计院图纸及招投标文件,应对各系统进行详细、准确的技术性论述,至少应包括各子系统的功能、设备性能等。并附录主要设备的电气性能、参数。针对本项目的特点,应能发现不足之处,并提出具体针对性方案。



图纸深度要求

深化设计图纸应至少包括以下内容:设计说明(总说明、各子系统说明)、系统点位表、图纸目录、图例、各子系统系统图、各楼层平面图、、控制室布置平面图、弱电井剖面图、安装大样图、配线接线图。

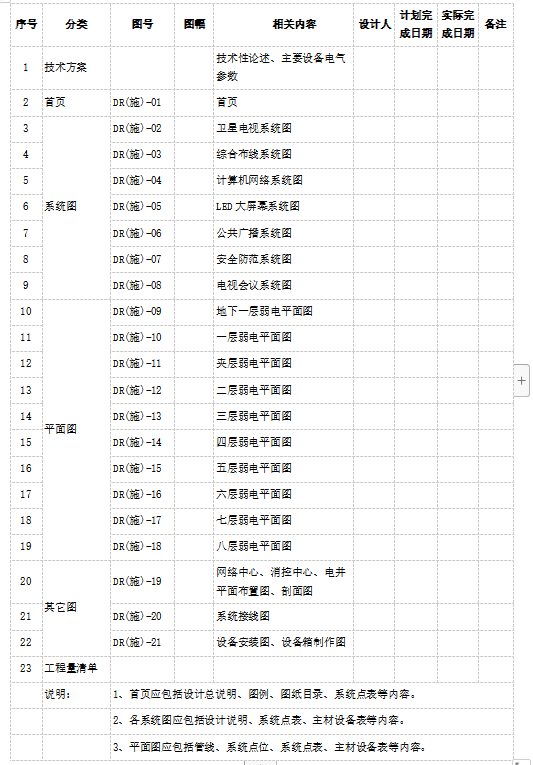

弱电深化设计任务时间表

弱电系统深化设计管理制度,十分有用,推荐弱电设计师收藏


本期制度word下载:

完整版弱电系统深化设计管理制度(点此下载)
