妇产医院智能化设计方案解析

本期河姆渡方案馆带你来妇产医院智能化设计方案解析。

一、需求分析

项目分门诊楼和住院楼两部分建筑。

投资建设方：希望所建设的医院有特色，系统实用，可以成为同类型医院的建设标杆，投资回报率高；

使用方：医院的医护人员和病患希望医院环境舒适、办公和住院安全便捷、服务完善及时，有科技感和安全感；

管理方：维保人员和安保人员希望沟通便利、反馈有道、保修准确、分工明确、所提供的服务水平得到提升，赢得赞赏。

二、设计方案

分为整体设计和各子系统设计两部分。

1.整体设计

整体智能化系统分为基础设施系统、公共安全系统、设备运维系统、医用专业系统、机房工程、智能化系统集成六大部分。

2.各部分子系统设计

2.1 基础设施系统

• 计算机网络系统
• 网络安全系统
• 综合布线系统
• IPTV系统
• 信息引导及发布系统
• 排队叫号系统
• 室内外管网工程
• 无线对讲系统
• 巡更管理系统
• 多媒体会议系统

2.1.1 计算机网络、网络安全系统

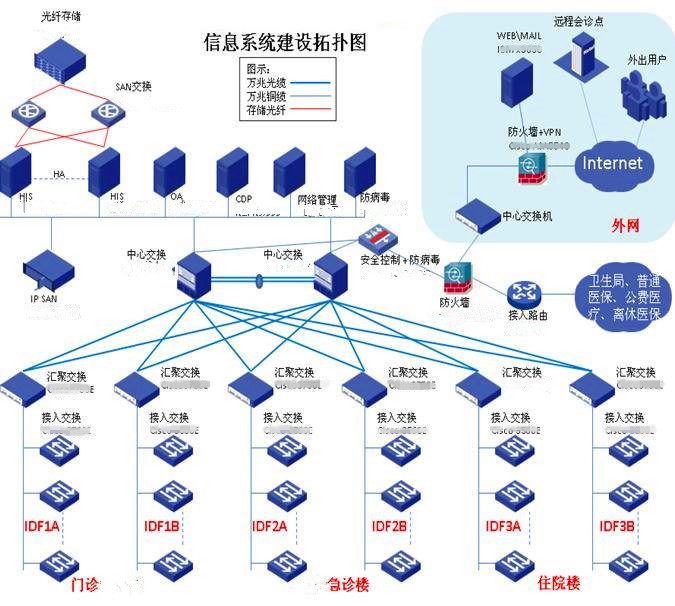

计算机网络、安全系统分为四部分：

• 综合布线内网--办公网
• 综合布线外网--连接Internet
• 设备网--智能化网
• 专网--连接卫生局、医保

重点设计部分是接入-汇聚-核心，汇聚到核心采用光纤双链路、网络安全。

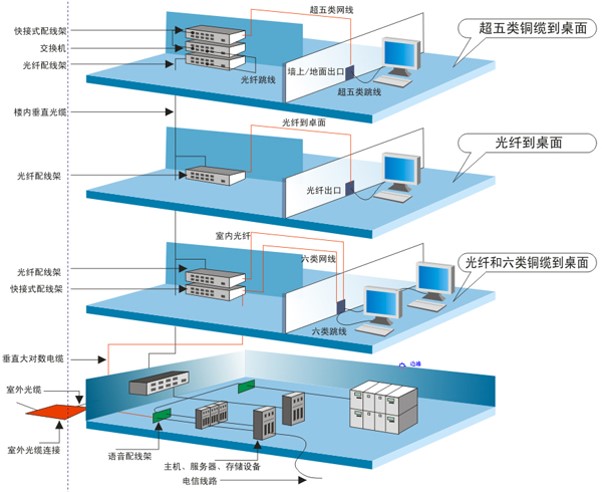

2.1.2 综合布线系统

       系统采用6类网线到桌面；每病房设置1个单口内网数据墙插；医生/主任办公室、急诊门诊、留观室、VIP病房、月子房、护士站等，设置内网双口信息墙插(1语音1数据)+外网单口数据墙插；设备用房如电梯机房、消防泵房等，设置内网双口信息墙插(1语音1数据)；彩超室设置1个单口内网数据墙插+1个内网双口信息墙插(1语音1数据)+1个外网单口数据墙插+1个内网双口数据墙插、

2.1.3 IPTV、信息引导及发布系统

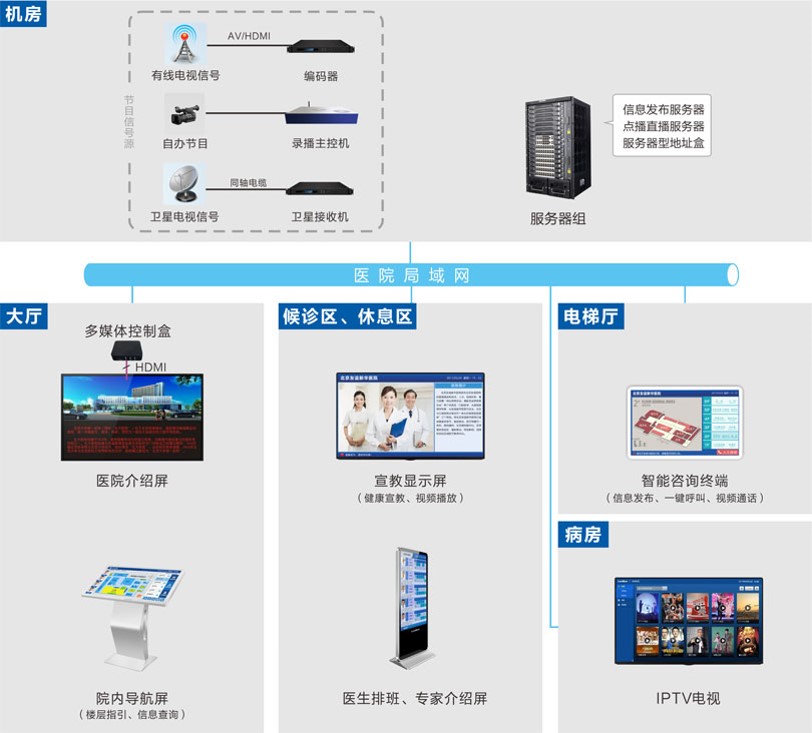

       系统采用6类网线，网络式架构；每病房设置1台IPTV电视；电梯前室设置1台信息发布一体机；候诊区设置IPTV电视及信息发布一体机，门诊楼和住院楼的一层大厅，设置P2.5小间距LED大屏及自助查询一体机、门诊楼设置LED大屏、LED条屏，西门、连廊处通道门设置LED条屏。

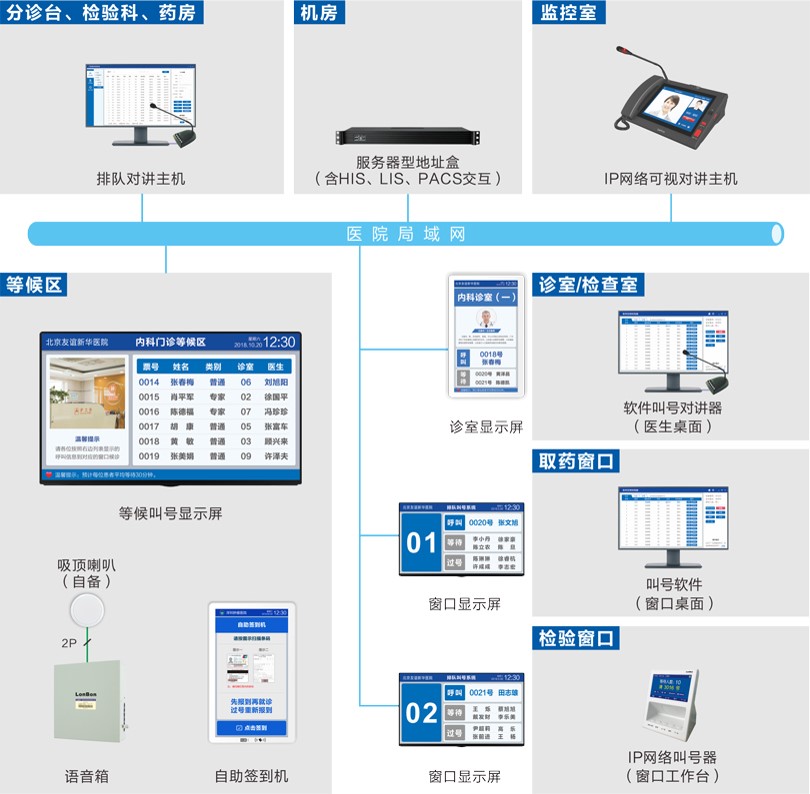

2.1.4 排队叫号系统

       系统采用6类网线，网络式架构；候诊区设置IPTV电视及复诊自助签到机；每诊室设置1台显示屏；门诊楼设置LED大屏、LED条屏；急诊、出入院办理、收费窗口、取药处、采血处设置窗口显示屏。

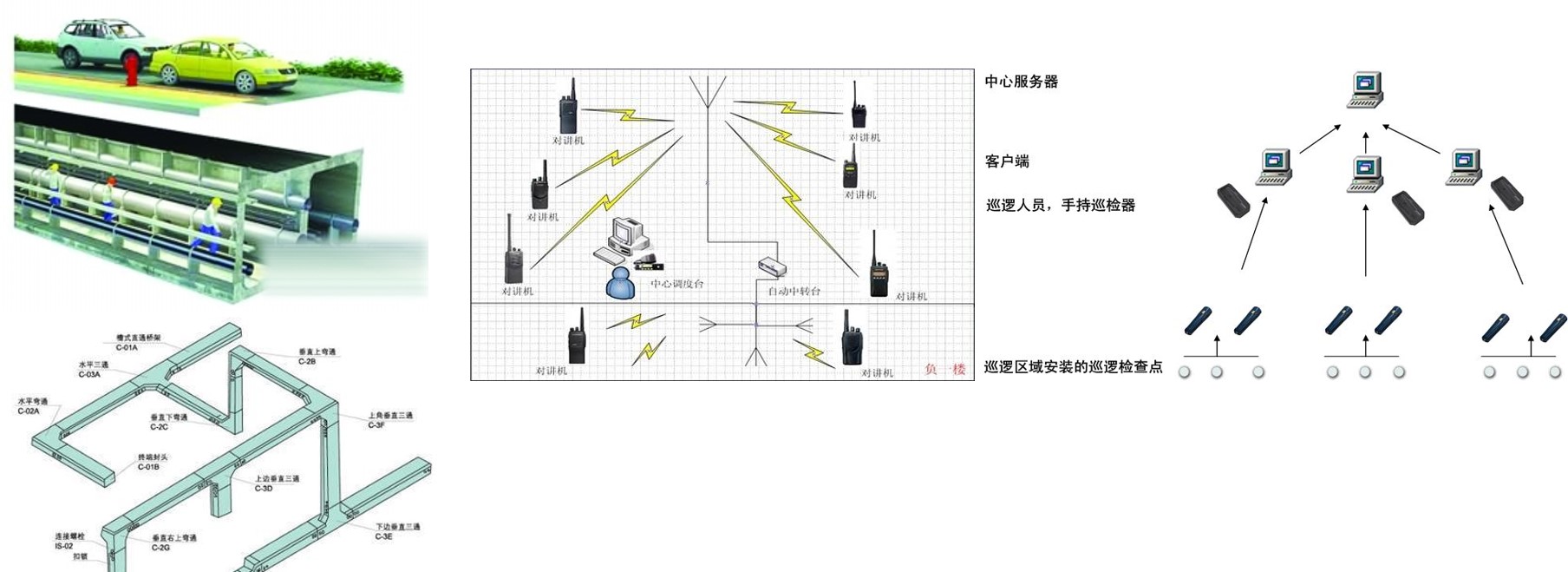

2.1.5 室内外管网工程、无线对讲、巡更管理系统

室内外管网工程：室内桥架需考虑一定冗余量；室外管网需考虑南北楼信息互通及市政接入路由。

无线对讲、巡更管理：方便物业安保人员及巡查人员相互通话、互通警情、快速支援。

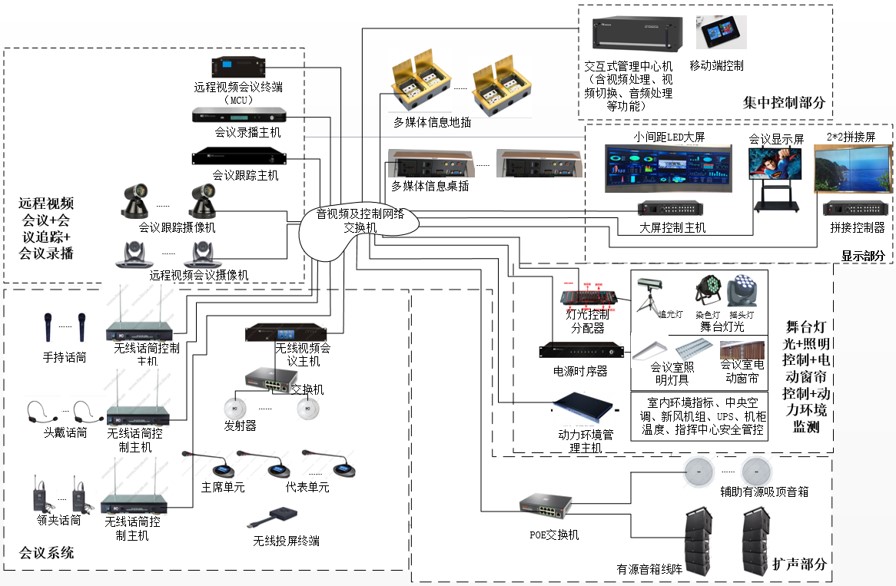

2.1.6 多媒体会议系统

       大会议室/多功能厅满足会议、指挥、监控、展示、分析、汇报、小型报告会、演出等8大使用需求，中型会议室/小会议室满足展示、分析、汇报、会议等4大使用需求。系统采用网络式架构、包括大屏幕显示、集中控制系统、视频会议系统、扩声系统、无线视频分享系统、会议签到系统、会议录播系统、舞台灯光系统、动力环境监测。

2.2 公共安全系统

• 全景视频监控系统
• 门禁管理系统
• 智能一卡通系统
• 智能一脸通系统
• 入侵报警系统
• 停车场管理系统
• 公共广播及应急指挥系统

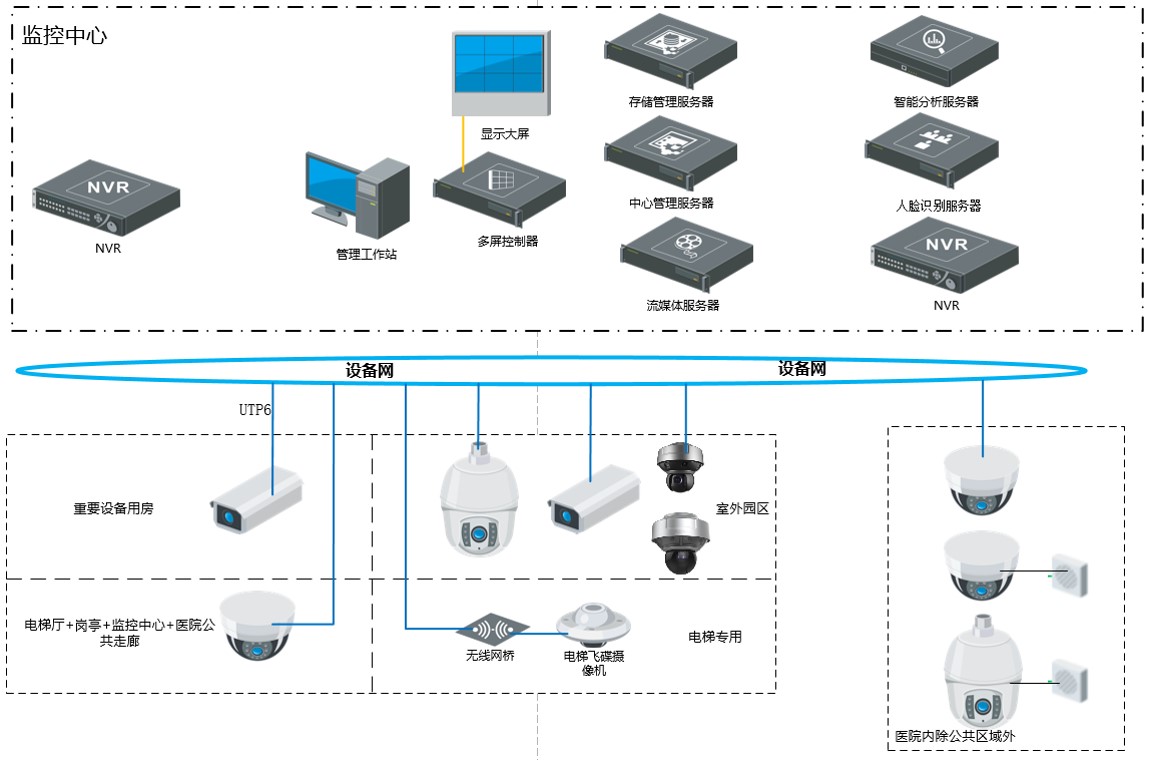

2.2.1 全景视频监控系统

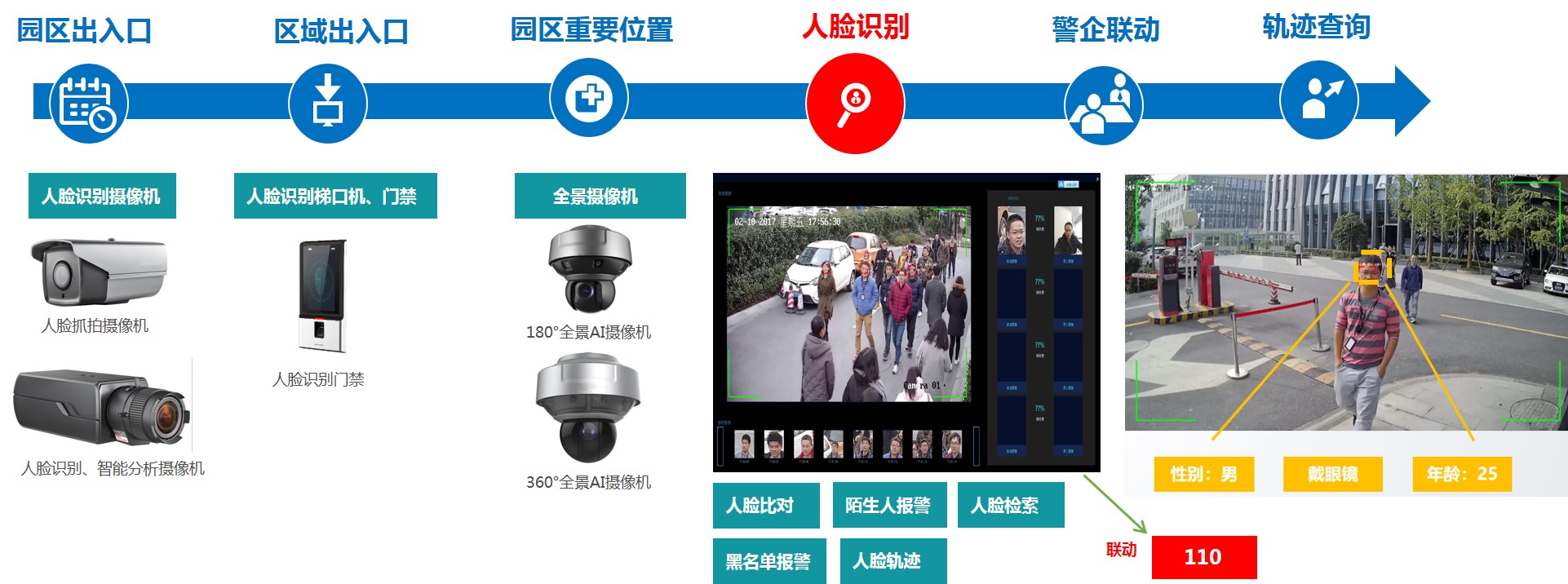

       系统采用超五类网线，网络式架构；医院各出入口、候诊区、内部公共走廊采用人脸识别摄像机；院区出入口、内部公区采用人脸识别摄像机；在南、北楼之间设置全景摄像机，立体监视；抢救室、护士站、ICU、手术室等特殊区域位置监控图像单独存储，可根据需求单独管理。

2.2.2 门禁管理系统

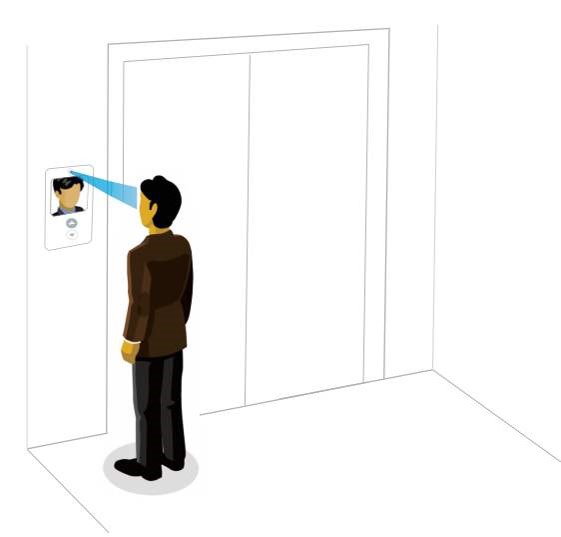

       系统采用超五类网线，网络式架构；医院首层除大厅外各出入口设置人脸识别门禁；电梯机房、消防泵房等重要设备用房设置人脸识别门禁；手术室、检验科、ICU、财务室等重要区域设置人脸识别门禁；手术室、隔离室、放射检验室、氧吧、分娩室等特殊区域，采用电动平移门式门禁。

2.2.3 智能一卡通、智能一脸通系统

人脸识别门禁支持刷卡，可与考勤、消费等形成一卡通系统。

2.2.4入侵报警、停车场管理系统

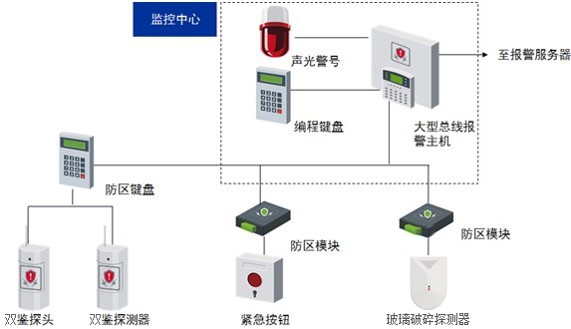

       在首层对外出入口设置红外微波双鉴探测器；首层大厅对外玻璃处设置玻璃破碎探测器；护士站、取药处、出入院办理等处设置紧急求助按钮；报警信息发送至监控中心，可与视频监控系统联动。

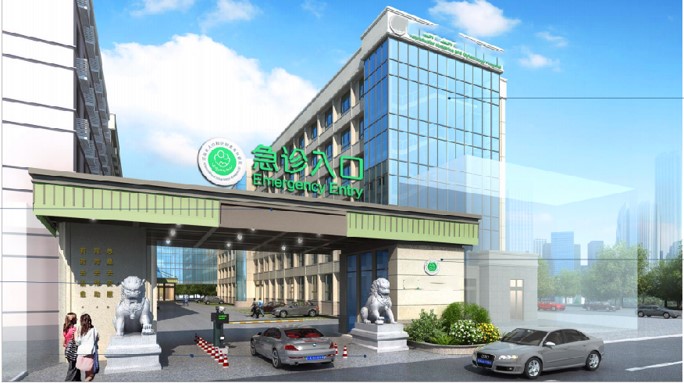

医院地面车行出入口处进出采用同一道闸杆。

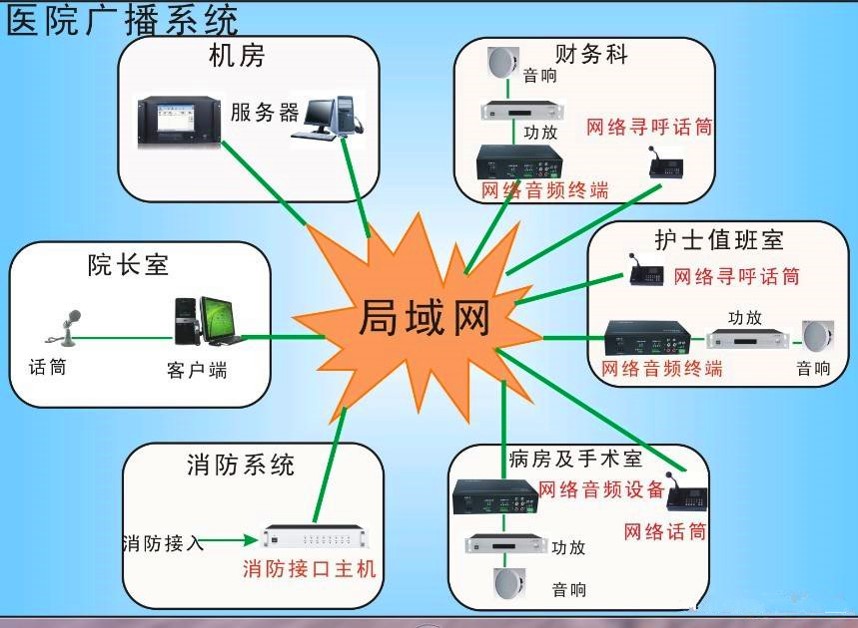

2.2.5 公共广播及应急指挥系统

       系统采用网络式架构并与消防系统联动；控制优先级紧急广播、语音广播、背景音乐广播；护士站设置寻呼话筒和音量调节设备。

2.3 设备运维系统

• 楼宇设备监控系统
• 智能照明系统

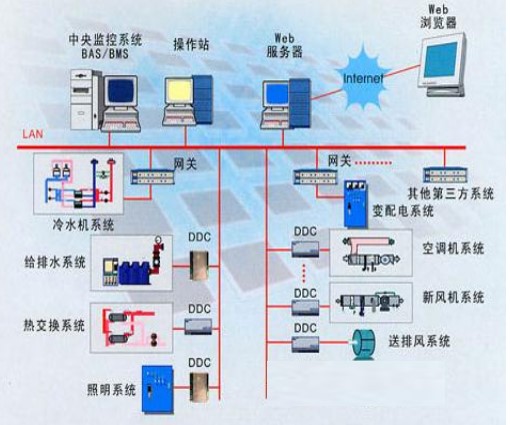

2.3.1楼宇设备监控、智能照明系统

对消防水泵房、生活水泵房、电梯机房、空调设备等进行监测。

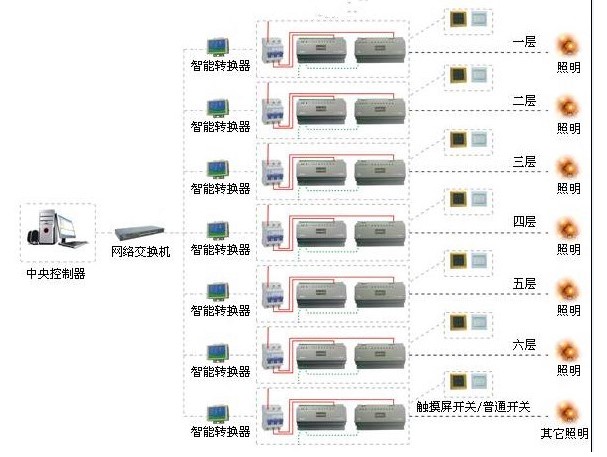

2.3.2 智能照明系统

对公共照明、园区照明、夜景照明等照明设施进行控制；护士站可设置液晶触摸屏进行手动控制。

2.4 医用专业系统

• 医护对讲系统
• 移动医护零漫游系统
• 无线WiFi系统
• 视频示教系统
• 远程医疗会诊系统
• ICU病房探视系统
• 病房电视伴音系统
• VIP/月子房智能控制系统
• 婴儿防盗系统
• 医疗设备监控系统

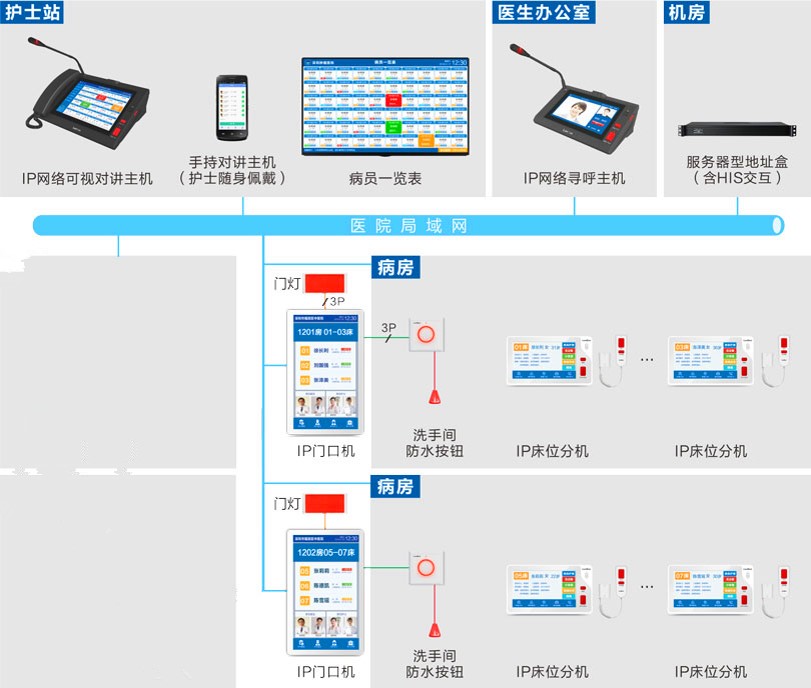

2.4.1 医护对讲系统

       系统采用网络式架构；病房每个床头设置1台IP床位分机，洗手间设置防水按钮；每个病房门口设置1台IP门口机；护士站设置对讲主机和显示屏；医生办公室设置对讲主机。

2.4.2 移动医护零漫游、无线WiFi系统

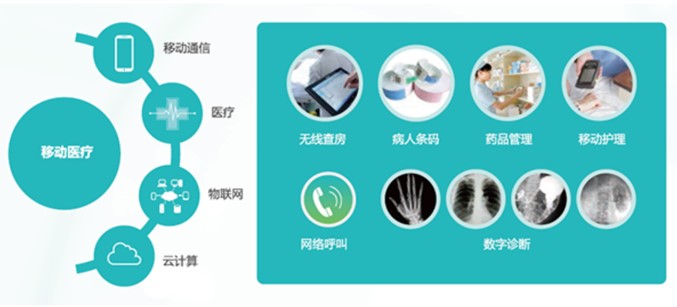

       移动医护连接医院内网，治疗区、病房区全覆盖；信号无缝切换，使医护人员能够随时随地、方便高效地使用无线网络开展移动医护业务。

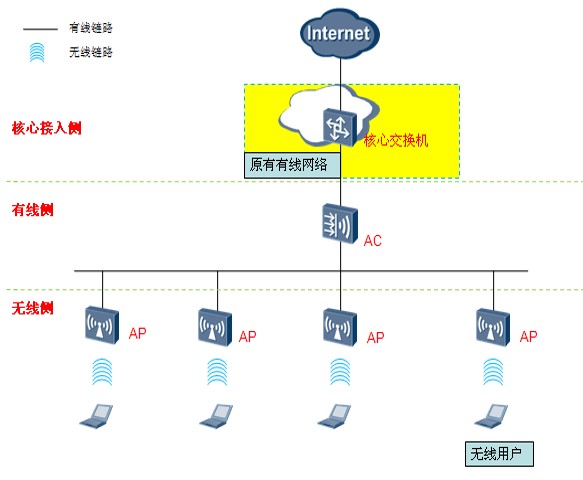

       无线WiFi连接医院外网、信号无缝切换，上网便利；具备客流统计功能；住院楼首层大厅、手术等候区、门诊楼的休闲等候区等人员集中区设置高密度AP探头。

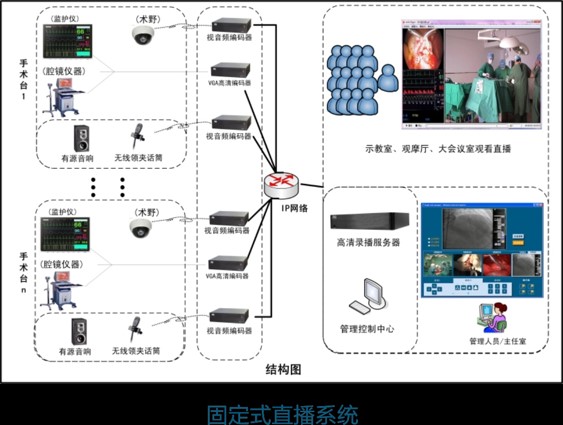

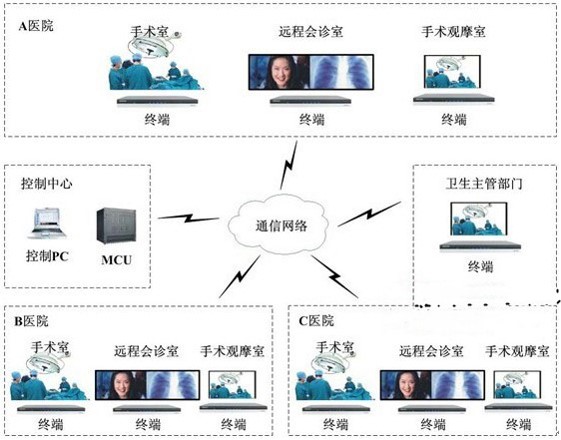

2.4.3 视频示教、远程医疗会诊、医疗设备监控系统

支持本地和远程示教。

通过“医疗专网”通信，也可借助“远程医疗云”。

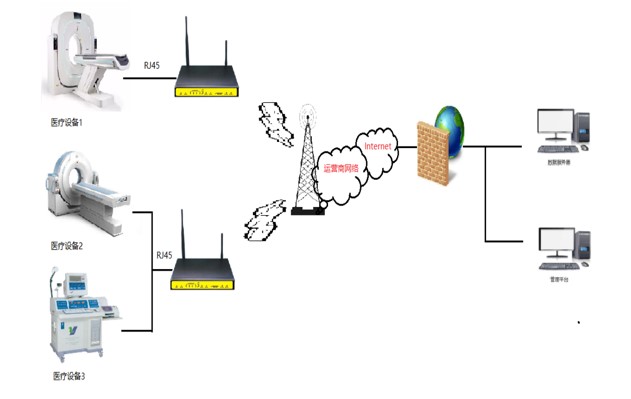

可通过有线/无线/4G/5G传输信号，远程查看医疗设备运行状况，及时处理故障信息。

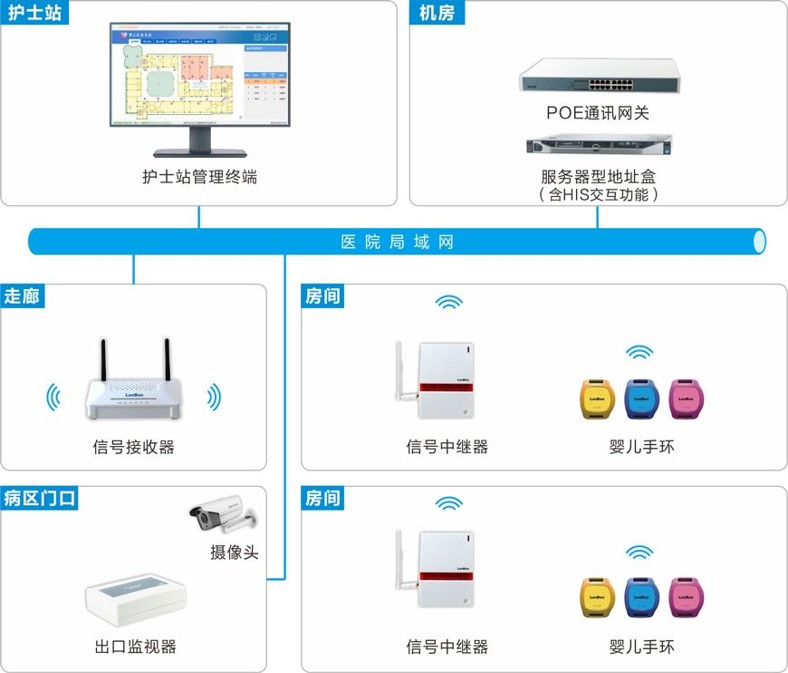

2.4.4 ICU病房探视、婴儿防盗系统

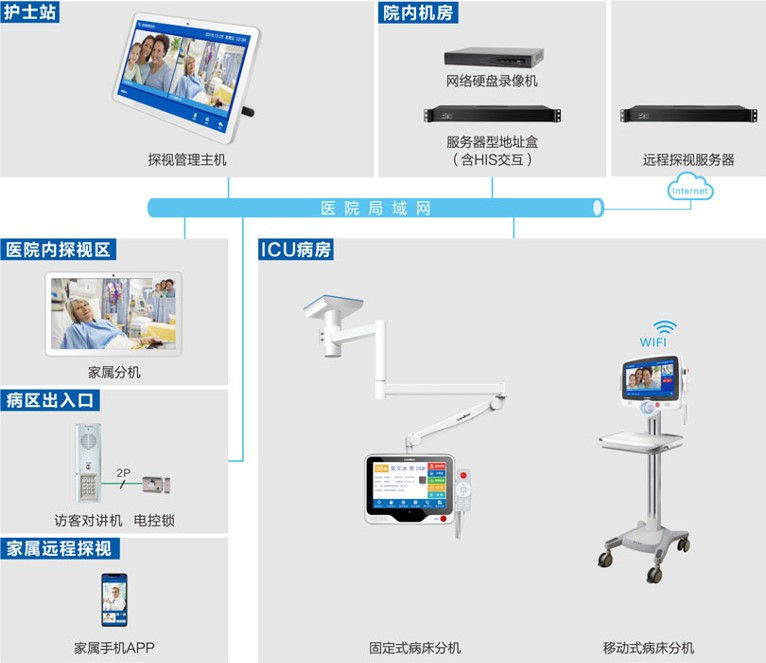

ICU病房探视系统连接于医院内网，设置于住院楼六层ICU病房区，ICU病房区采用移动式病房分机。

       婴儿防盗系统连接医院外网，设置于住院楼3层产科区病房、4层VIP科区病房+一体化家患产房、5层月子房；实时定位婴儿位置、可形成运动轨迹图，家属可通过APP查看。

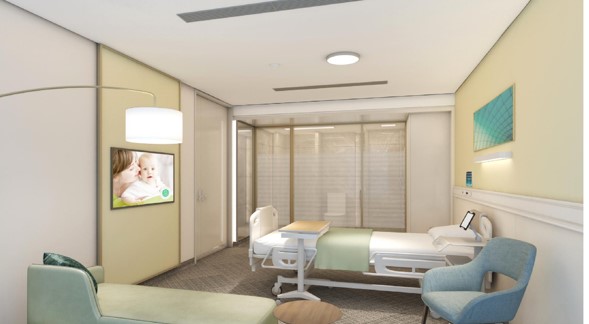

2.4.5 病房电视伴音、VIP/月子房智能控制系统

设置于VIP/月子病房，提升满意度及舒适度。

2.5 机房工程

建设医院模块化信息机房，智能化设计、智慧化运维管理。

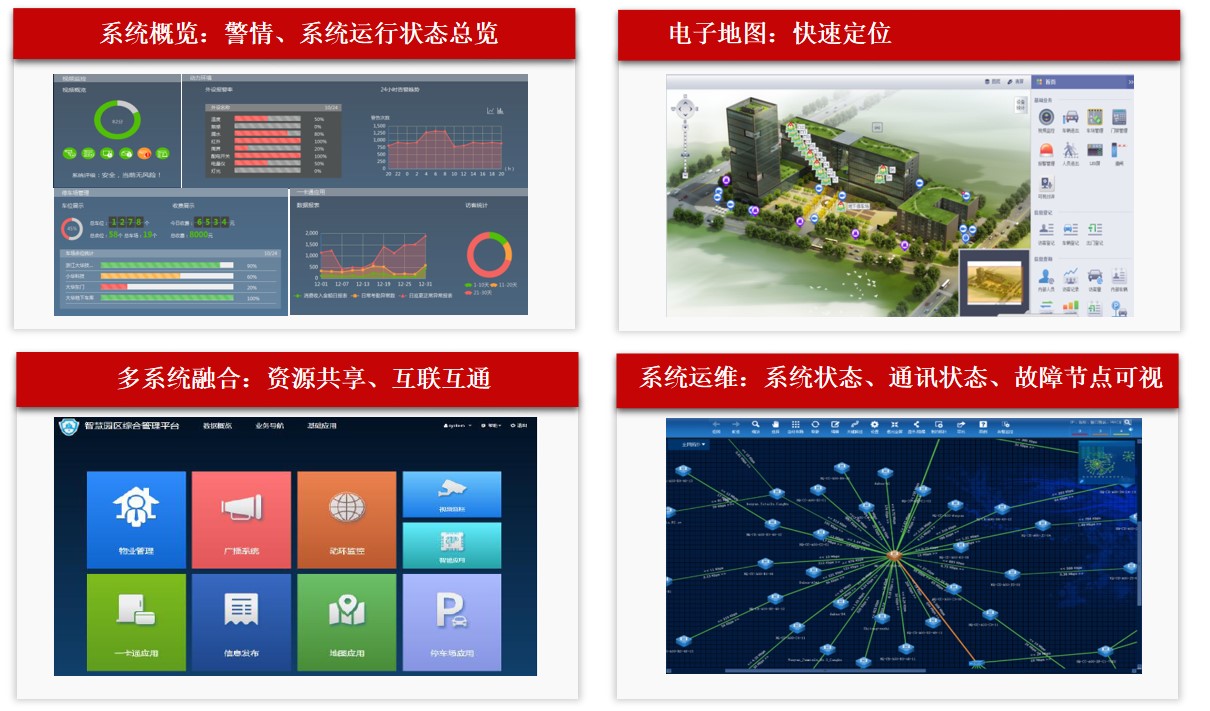

2.6 智能化系统集成

建立大数据展示屏幕，可多角度展示平台数据；集中管理，数据共享，解决信息孤岛问题，提高管理效率。
