中央智能化粮库项目实施方案
分享
本期导读
本项目根据华东地区储粮生态特点和粮库的实际情况，在广泛了解粮库智能技术国内现状的基础上，组成“产、学、研”相结合的力量，完成项目的实施。
2021-03-29 15:31:05
讲师：陈文锦
编辑：杨洋洋
观看：531
评论：2
0: 赞
未收藏
1.项目概述
本次通过智能化粮库项目建设， 提高粮食仓储行业粮食出入库作业及储藏过程的自动化、信息化和智能化水平， 建立一套“实用、可靠、先进、高效”的粮食信息管理系统，推动粮食仓储行业由传统转向现代、由粗放转向集约的产业升级，总体达到“降低劳动强度、降低储粮损耗、降低管理成本、降低能耗，提升管理水平、提升经济效益、提升绿色储粮水平、提升员工综合素质”的目标。
通过建设智能化粮库平台，可实现粮库管理层和业务部门信息共享，实现办公自动化，提高工作效率；通过建设 RFID 出入库管理系统和账卡薄管理系统， 用数字化技术反映粮食的入库、质检、称重、储藏、保管以及出库的整个粮库作业信息处理过程，确保粮食数据真实、及时，账实相符、账账相符；通过建设智能安防系统，实现库内作业的视频监控，为安全生产技防强化手段；通过建设智能通风、能耗分析监控、智能气调和环流熏蒸控制等系统，减轻劳动强度，减少粮食储藏损耗，降低作业能耗。

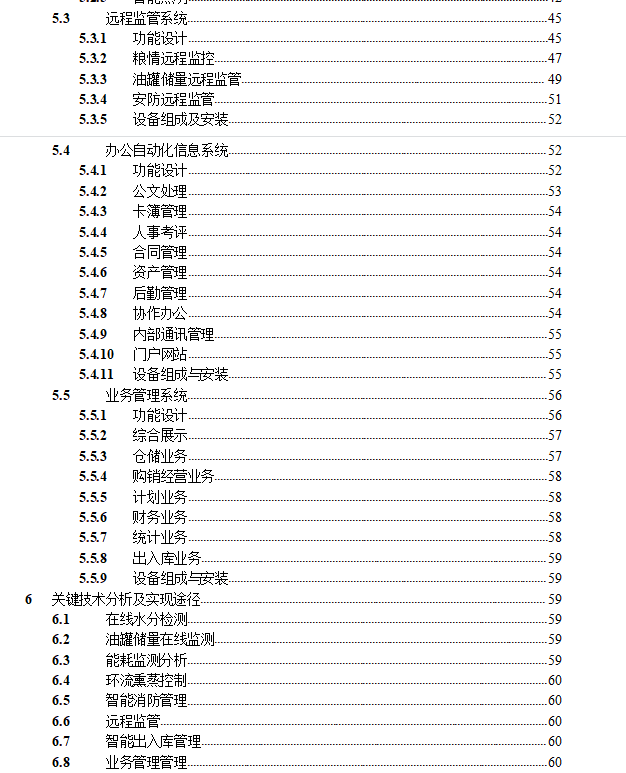

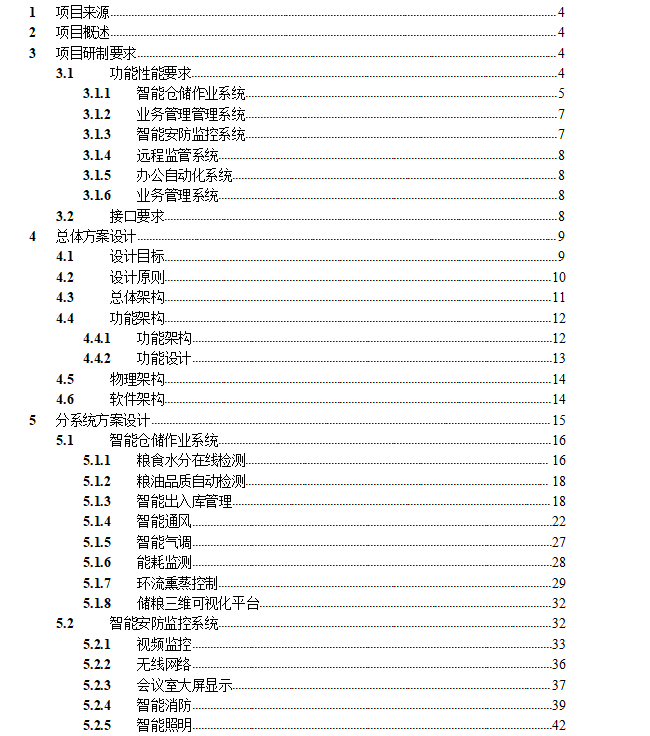

2.目录
3.总体方案设计
根据智能化库的实际业务需求，结合当前先进的研发技术，采用“多系统一平台”的插件式架构设计思路，利用可扩展的模块化设计，将多个智能系统通过内部标准协议集成到智能化粮库管理平台中。

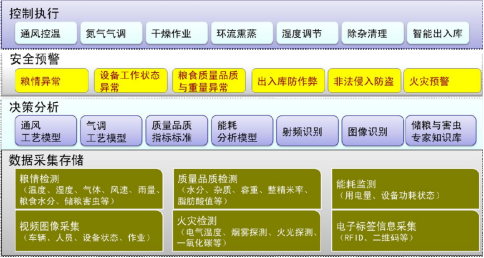

4. 功能架构
智能化粮库管理平台的功能架构如下图所示：
智能化粮库平台功能上采用分层结构，从下到上分为四层，下层是上层的基础和支撑。

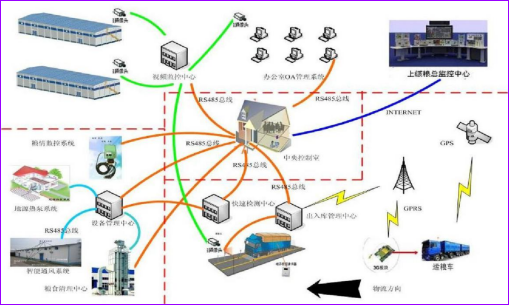

5.物理架构
智能化粮库管理平台的物理架构如下图所示：
智能化粮库管理平台的物理结构分为五个部分：
(1) 仓库现场：部署各类传感器和现场控制器，采集储粮安全相关数据；
(2) 中心机房：放置应用服务器、数据库服务器、视频存储分析服务器等后端处理设备，对现场数据进行分析；
(3) 会议室大屏：放置在会议室，综合展示智能化粮库平台的各个系统，对服务器的分析结果进行展示；
(4) 办公室：粮库工作人员的办公场所，由各类办公电脑组成，智能化平台的用户终端；
(5) 综合布线：仓房现场、连接中心机房、会议室大屏和各办公室，用于传输原始数据和显示结果，主干网络使用光纤，直线网络使用双绞线。
6.软件架构
智能化粮库管理平台的软件架构如下图所示：
7. 智能仓储作业系统
智能仓储作业系统实现粮食出入库、计量、干燥、清理、储藏管理等仓储作业实现计算机自动管理，降低劳动强度，提高管理效率，确保粮食数量真实，质量完好。智能通风、智能气调、干燥、制冷、粮食出入库等作业自动化系统，粮情测控系统、能耗分析监控系统、粮食品质检测系统、储粮专家决策为相关作业提供决策支持。该系统将向业务管理信息系统、远程监管系统提供基础数据。

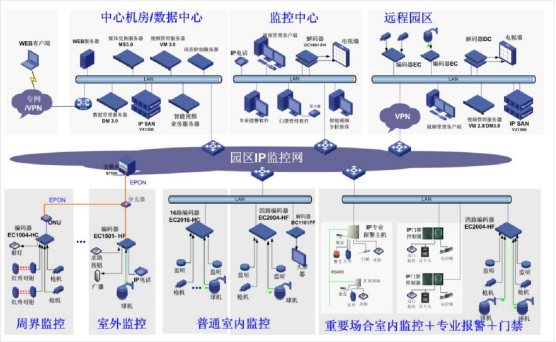

8.智能安防监控系统
智能安防监控系统集成整合视频监控、智能消防、门禁、巡更、周界报警等功能，建设监控中心，运用多媒体视频技术、计算机网络技术和工业控制技术， 实现了视频、音频信号的数字化、网络化传输，实现视频监控集中、智能化管理。
无线网络

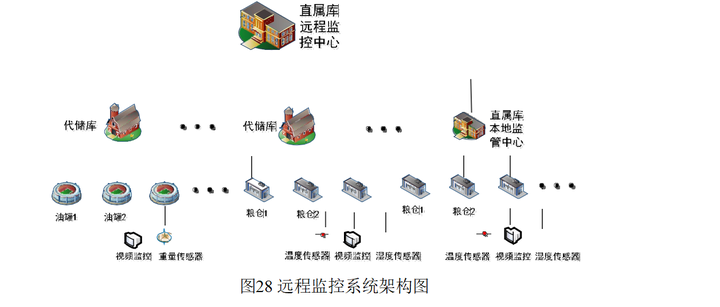

9.远程监管系统
本系统方案涉及范围为应用层软件平台，包括下属子系统应用层接口软件，不包括智能控制层、传感网层的系统模块。
10.粮情远程监控
粮情远程监管架构图

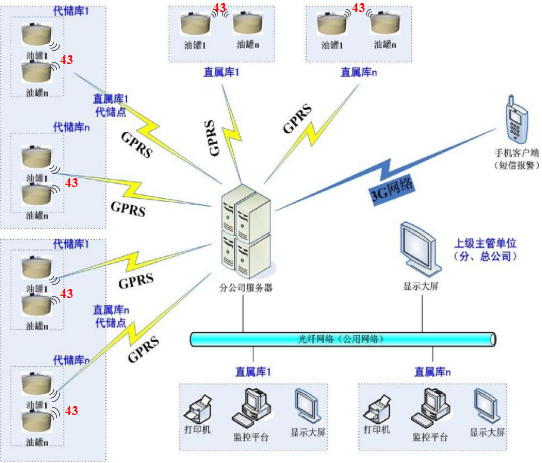

11.油罐储量远程监管
油罐储量监测子系统采用如下所示的系统架构。
12.安防远程监管

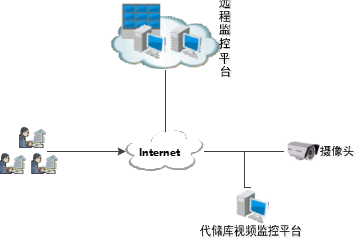

系统分为三个部分，前端采集设备，网络传输设备、安防远程监管平台。拟在代储库天业粮库安装一个视频监控点，视频信息经过代储库的局域网、互联网传输到中心库的监管平台。用户可通过 web 访问视频监控画面，实现中心库对代储库安防的管理。视频监控的框架图如下。
13.办公自动化信息系统
业务管理系统
业务管理主要是结合当前粮库管理模式，在已有业务系统基础上采用信息化的方式将各类办公业务数据进行整合和提取，实现集中展示和统计分析的能力： 业务管理功能结构如下图所示，主要分为六个部分：仓储业务、购销经营业务、计划业务、财务业务、统计业务、出入库业务。
支持完整方案下载，请点击下方红字：
