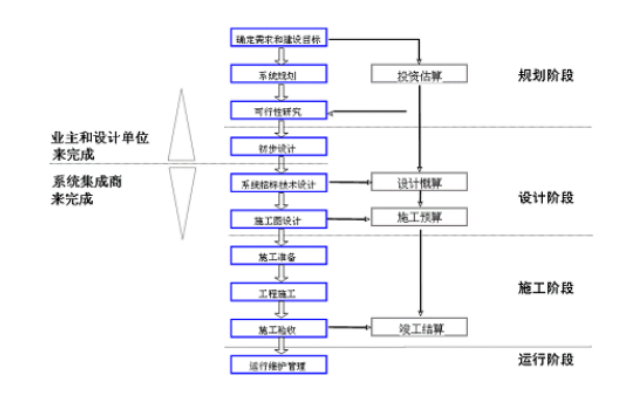

智慧医院建设涉及内容多，是一个持续性的工程，智慧医院建设流程应该是怎么样的？智慧医院建设涉及智慧患者、医疗(包括门诊、住院)、护理、医技(含药事)、管理(含行政、业务)、后勤保障、教学科研、区域协调等领域的智慧化建设，是一个系统性的工程，每个领域的智慧化都包含了众多子系统的建设，每个子系统之间通过协调作用，最终实现医院的智慧化运行。
项目概况
本工程在住院大楼一层甲区设置消防控制室，作为除网络及电话系统外园区各弱电系统的中控中心，面积约 78平米。在二层设置全院的网络中心机房， 面积为约 347平米。弱电的进线间设在地下一层，面积为6平米。 B1层与三层设置3个弱电井，一二层各设置 7个弱电管井，四至八层每层设置2个弱电管井。
系统设计范围
综合布线系统 /计算机网络及无线覆盖系统/建筑设备监控系统/智能照明系统/公共广播系统/有线电视系统/子母钟系统/公共安全系统/电视监控系统/防盗报警系统
一卡通系统（停车场、门禁、消费、考勤） /电子巡更系统/电梯对讲系统/弱电机房系统工程（ UPS、空调、防雷接地）/综合管网系统（弱电管道、桥架） /智能化系统集成
排队叫号与信息发布系统/数字手术示教系统/数字医护对讲系统/数字 ICU 探视系统/会议系统
综合布线系统

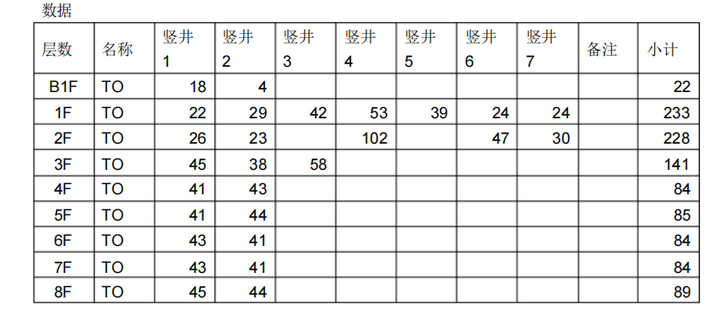

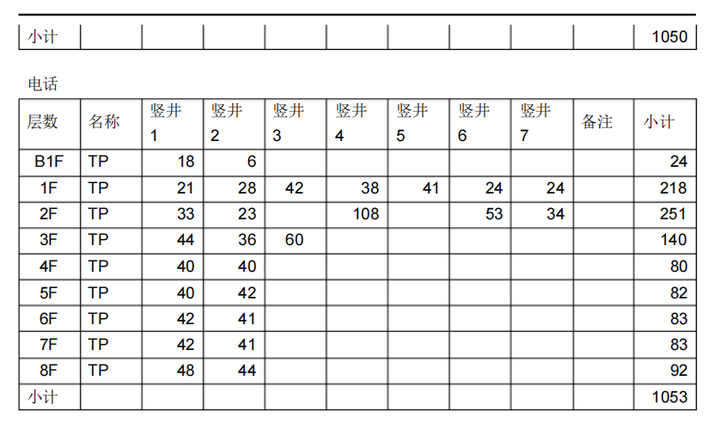

系统点位设置如下：
整个综合布线系统采用六类非屏蔽设备配置，按甲级写字楼标准要求设计，满足《智能建筑设计标准》 中的甲级标准和 《建筑与建筑群综合布线系统工程设计规范》中的综合配置标准要求。

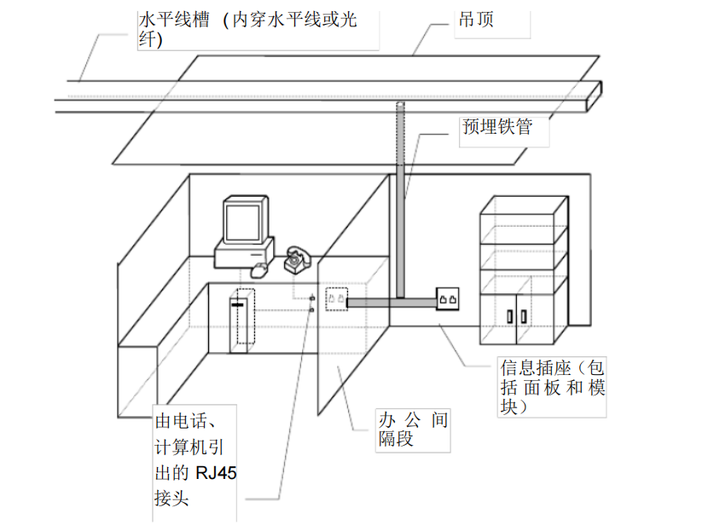

走吊顶的金属电缆桥架的方式：
此方式适用于楼层信息点数较多， 线缆相对密集， 为水平布线系统提供机械保护和支持，金属电缆桥架是一种闭合式金属桥架， 屏蔽性能好，安装在吊顶内，从弱电竖井引向各个设有信息点的房间。 再由预埋在墙内及地下的不同规格的铁管及线，将线路引到墙上的暗装铁盒内及地面出口处。
布线系统施工
对综合布线系统工程项目而言 , 有一个非常重要的理念是，项目品质体现由四个方面来决定的，这包括：合理的设计，线缆、连接件质量，安装的工艺和质量，布线系统的路由环境影响。
计算机网络及无线覆盖系统

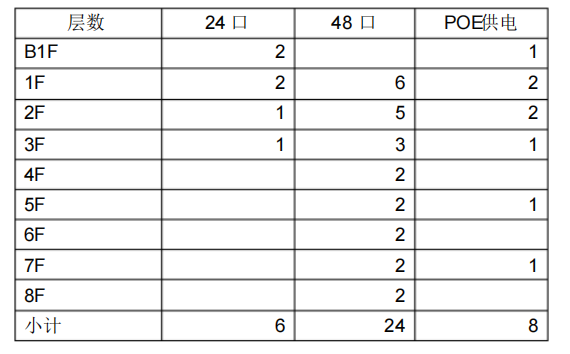

点位如下

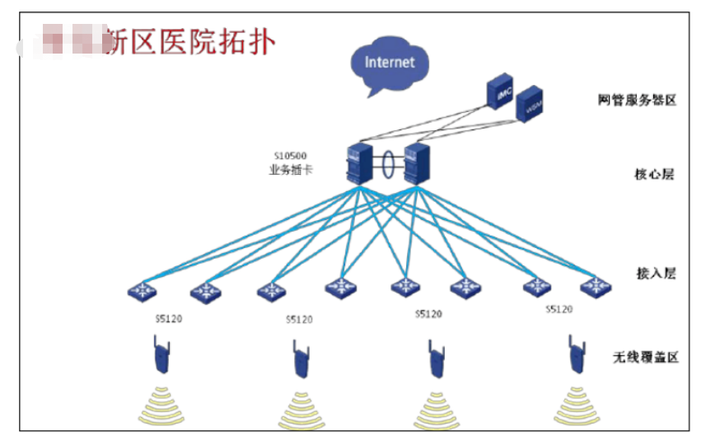

网络系统整体设计拓扑
建筑设备监控系统
本工程采用中央监控系统，对楼内设备进行智能化管理，以达到对楼内各设备的工作状态实时监测、设备最佳运行状态的实现和节能控制。主机采用双主机，一主一备（热备份）运行，确保系统长期工作的稳定可靠。

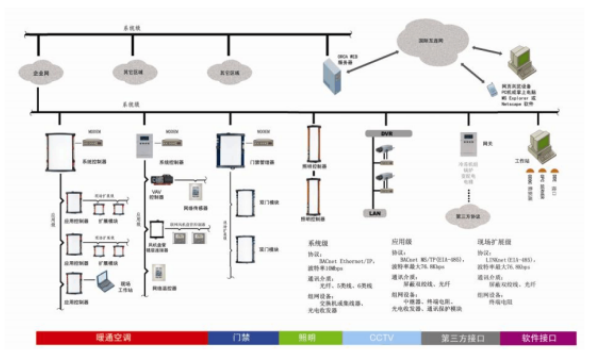

系统拓扑结构图
卫星与有线电视系统
本方案根据图纸设置有线电视端点， 部分点位竖井内预留。 其中终端点位398端。系统采用 860 MHz传输系统，为用户终端传送高质量电视信号和优秀丰富的电视节目，为适应数字电视技术的发展及充分考虑到将来的扩充，将本系统设计成双向传输系统，并预留自办节目调频节目信道，以满足员工的工作学习需要。

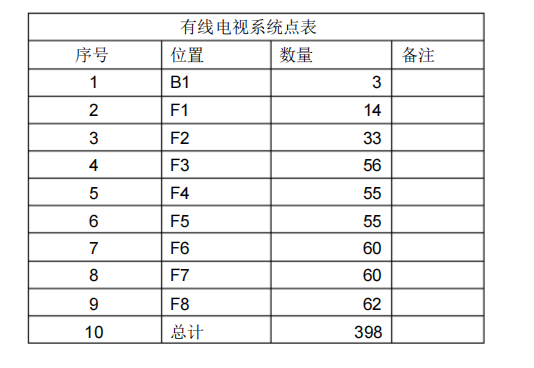

系统点位设置如下：

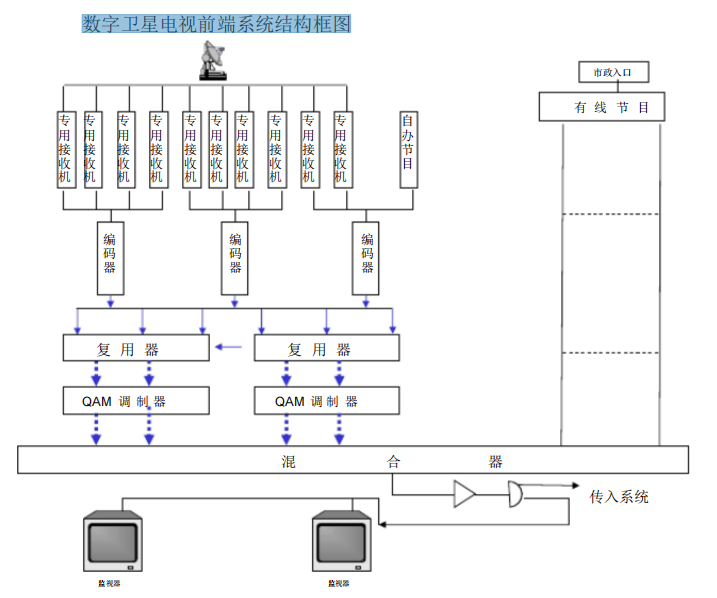

数字卫星电视前端系统结构框图：
子母钟系统
在医院建立子母钟系统主要为全医院提供提供统一的准确时间，其主要作用是为整个医院的计算机系统及呼叫系统、BA系统、手术室控制系统以及其它弱电子系统提供标准的时间源； 精确统一的时间标准可以给护士站的工作人员对特护病人，重症观察患者提供及时、精确的护理时间参考。

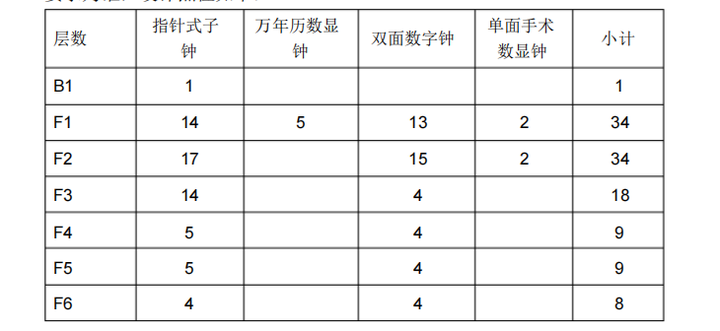

系统点位设计

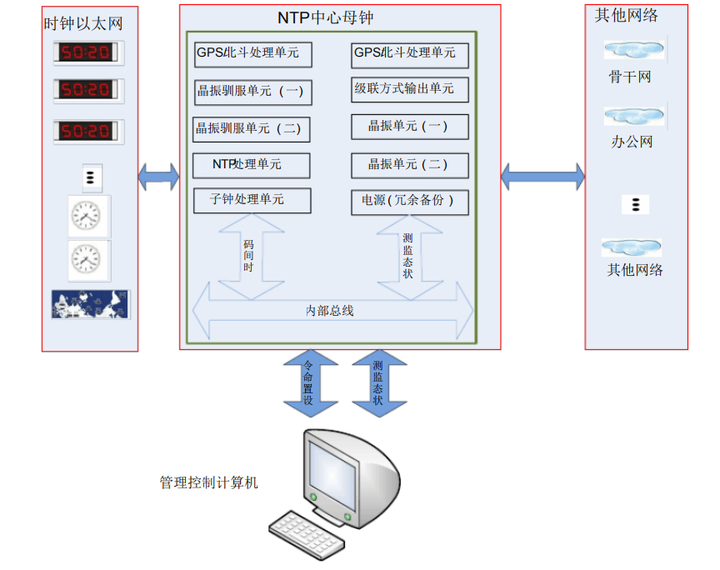

时钟同步系统方案

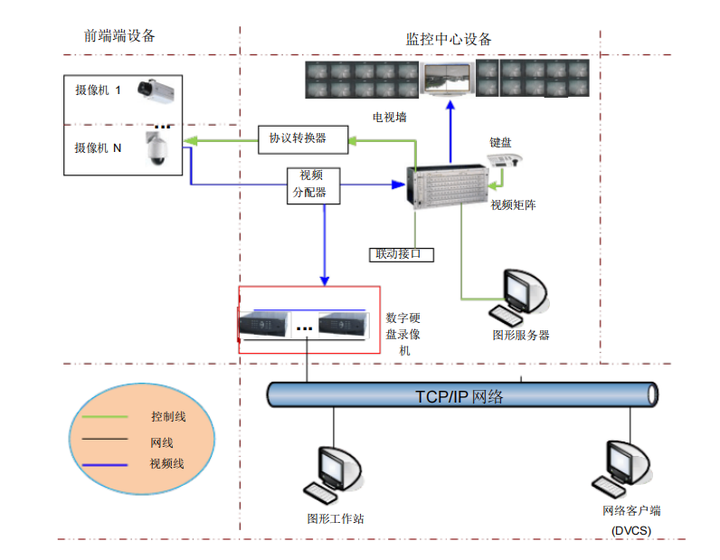

电视监控系统

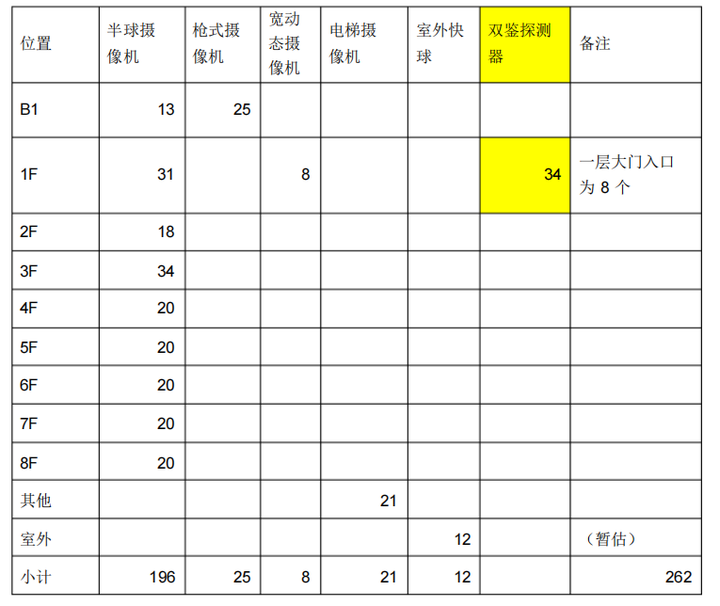

监控系统摄像机布点表：
广泛采用红外摄像机、 高速球机，以满足在不同照度条件下图像清晰的要求；室外全部采用红外摄像机，可靠性高；作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。 对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
防盗报警系统
防盗报警系统主要由前端的门窗磁开关、 双鉴探测器、 紧急报警按钮等报警探测器、现场的报警信号接入模块、 中心的控制主机键盘及多媒体工作站等设备构成。

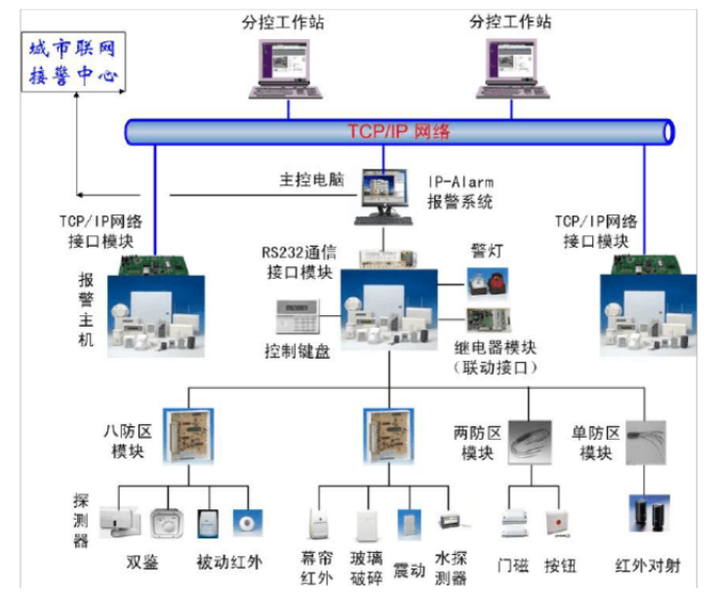

系统架构
由系统图可看出防盗报警系统主要由前端探测器 / 继电器、报警控制中心系统以及系统通讯路由 3 个部分组成。负责内外各个点、线、面和区域的侦测任务。

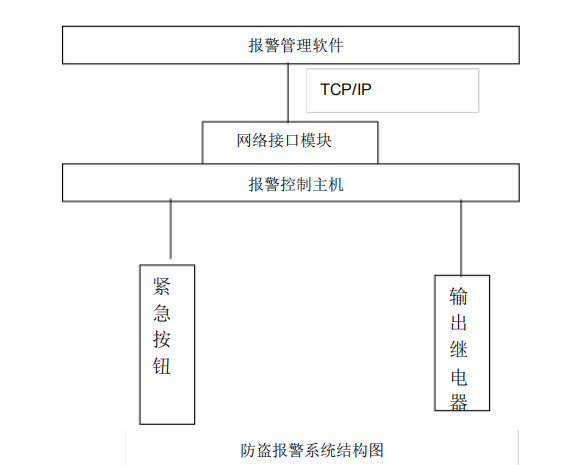

其结构如下图所示：
停车场管理子系统

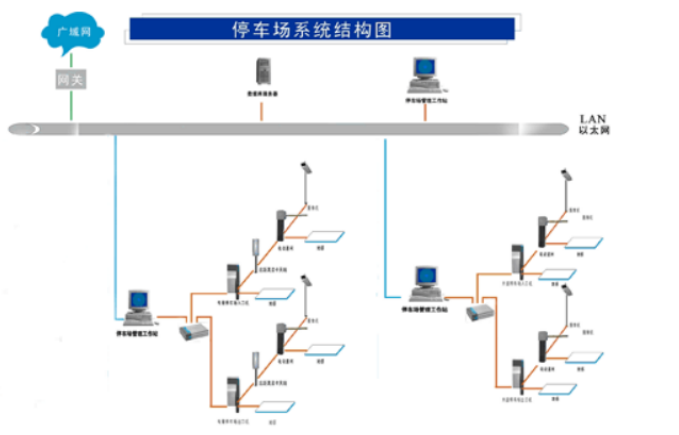

系统结构图
点此下载完整方案《某三甲公立医院智能化设计方案》
