本期导读
只有了解这些常见的组网系统图后，做项目的各个环节才能了然于胸，随时能够拿出解决方案，需要收藏的可以长按图片保存下来！
本期我们一起来总结下，弱电常见的这几类项目的组网系统拓扑图。
需要收藏的可以长按图片保存下来！
一、无线覆盖项目
一、校园无线覆盖系统图
无线校园网采用瘦AP架构，AC部署在核心网，POE交换机接入汇聚、AP即连即用，增加无线网管组件，无线网络无缝叠加到现有有线网络，降低部署难度。

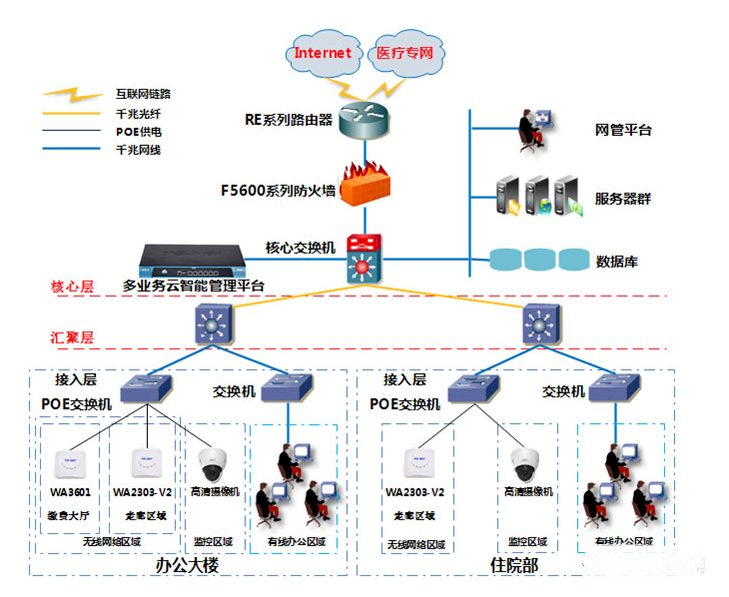

二、医院无线覆盖系统图
二、校园广播项目

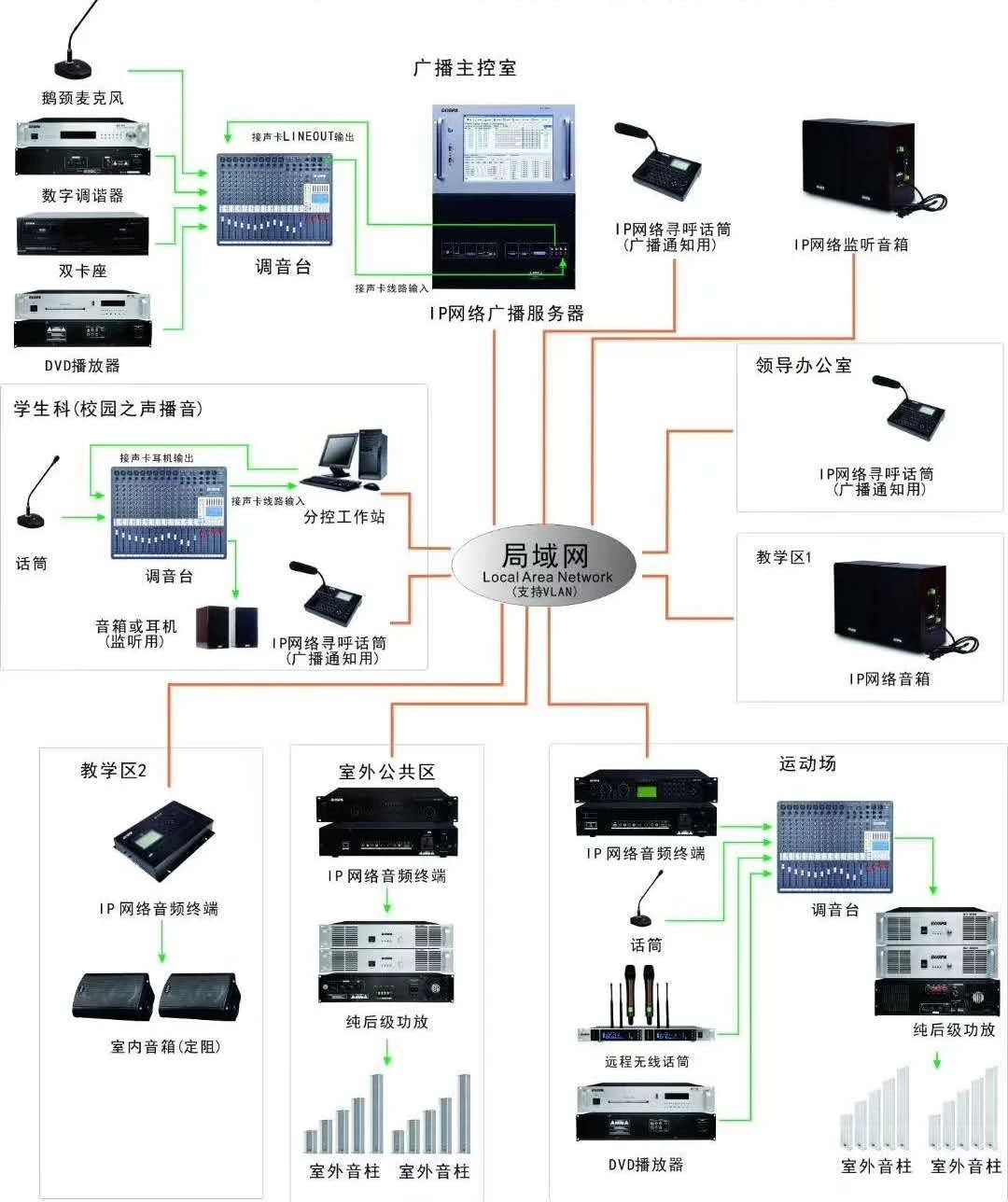

1、校园IP网络广播系统图
二、校园项目公共广播系统图
三、全光网络项目

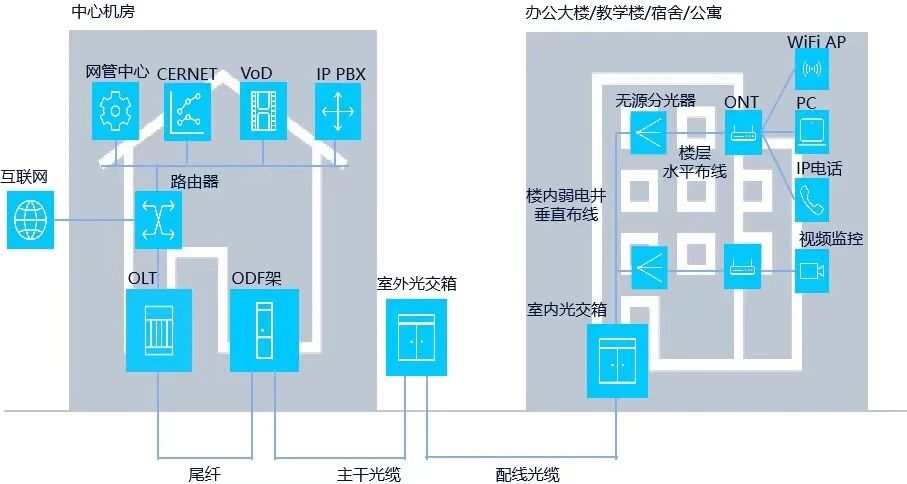

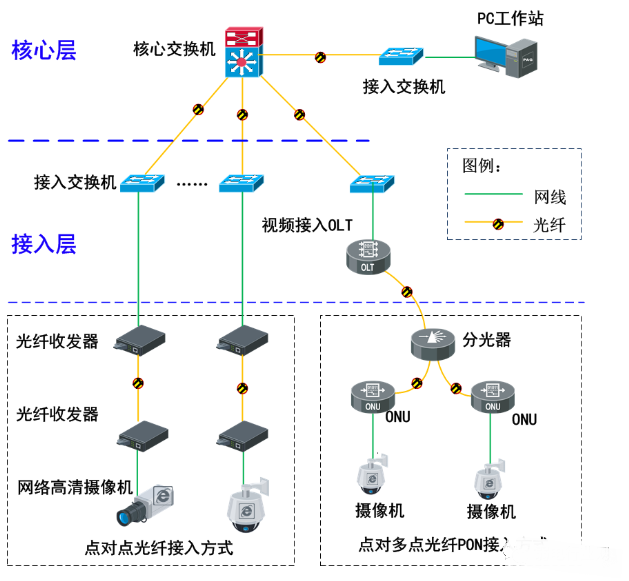

一、全光网络连接示意图

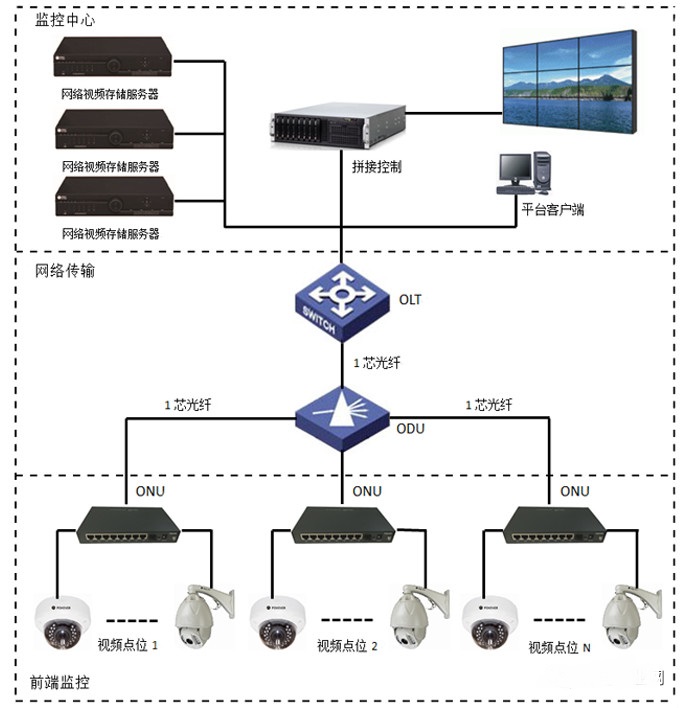

二、大型监控项目
四、五方通话
一、IP五方通话系统布线图

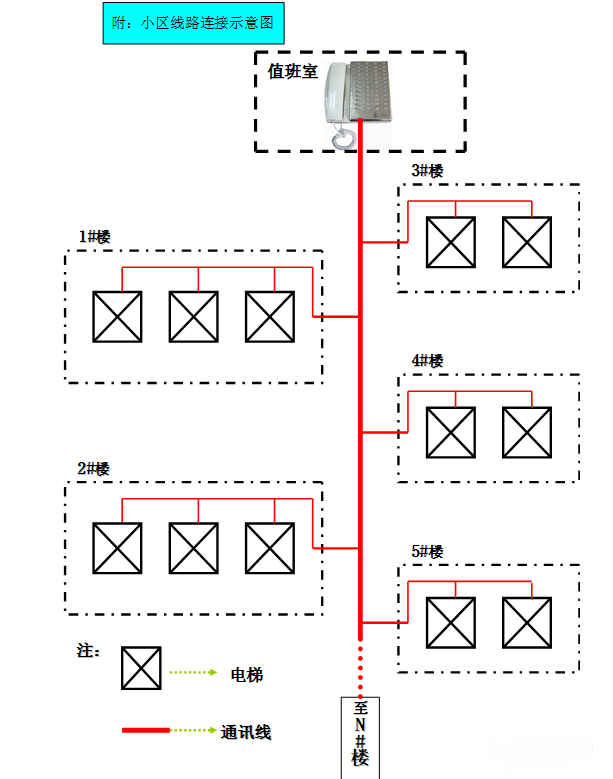

二、总线制五方通话系统图
每几台电梯只需布一根二芯RVV1.5总线到值班室。
五、电子围栏

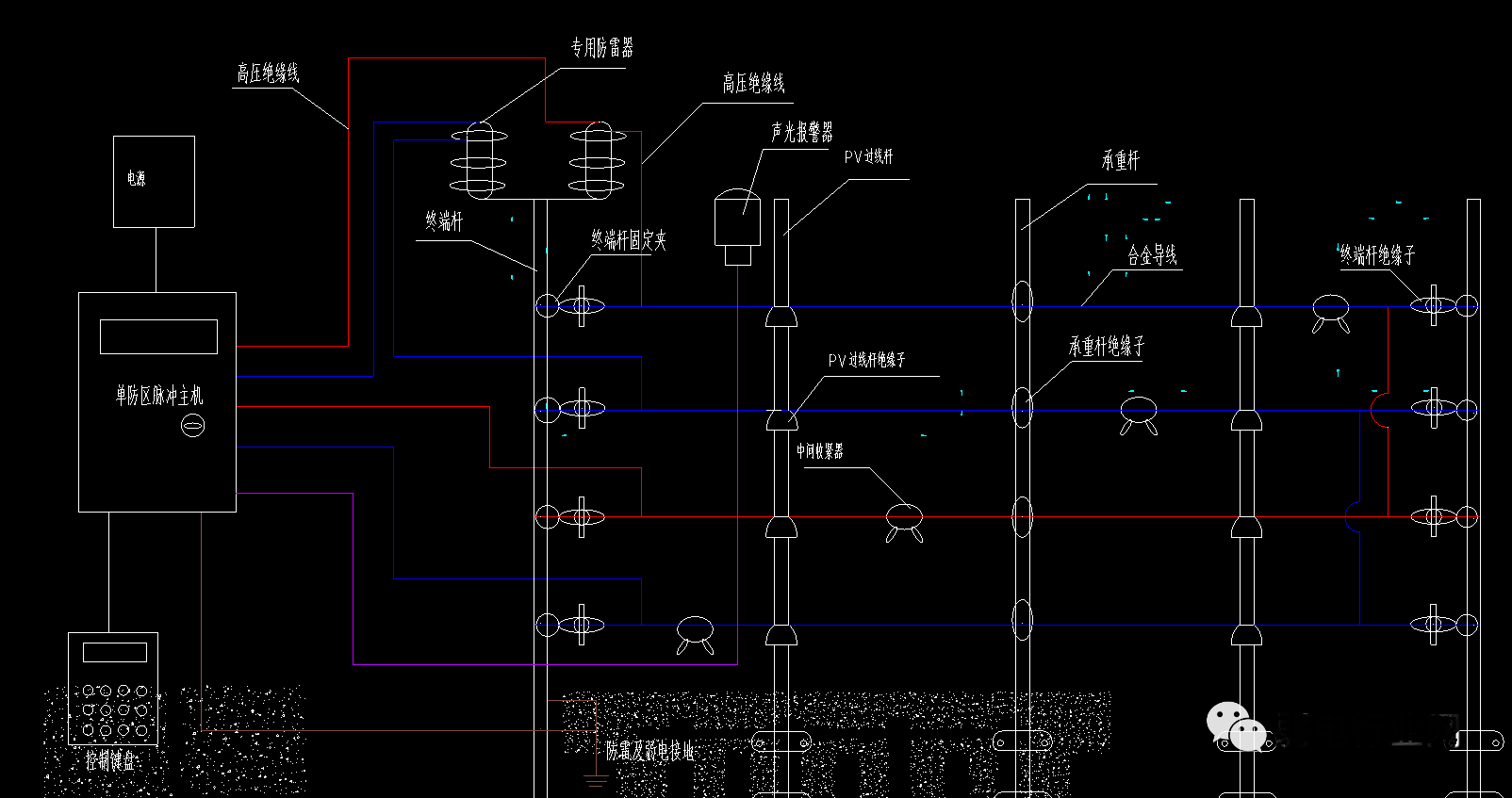

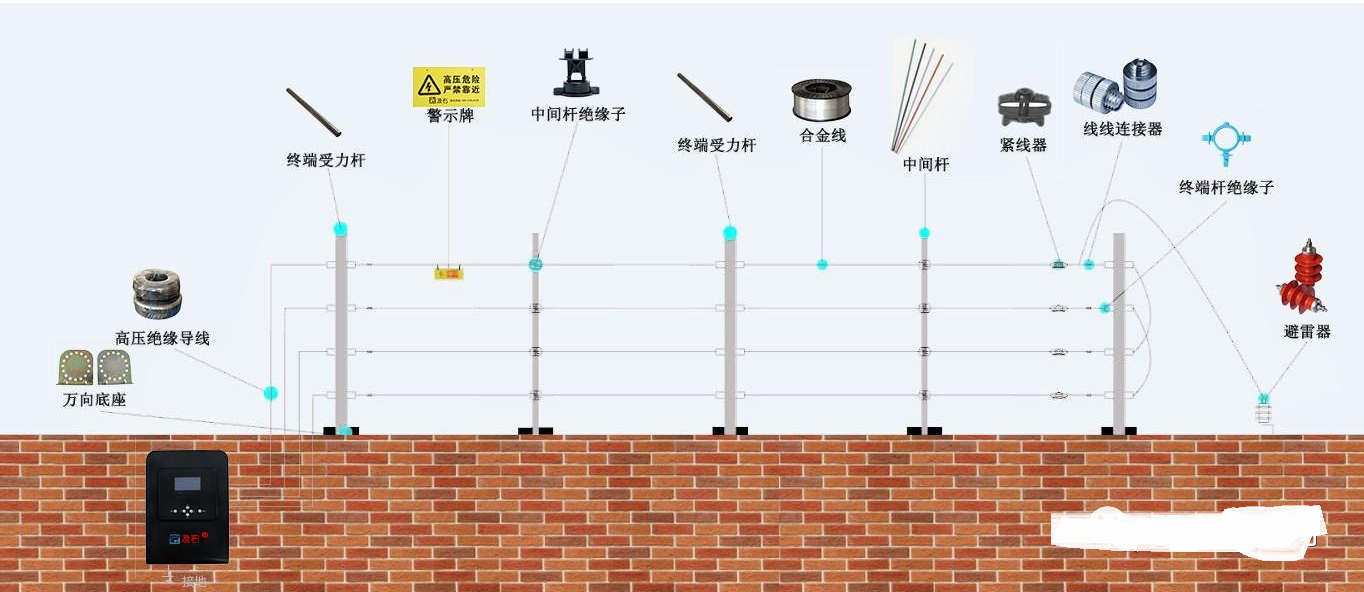

一、电子围栏接线图
二、四线制电子围栏
三、六线制电子围栏
六、电动车管控系统图

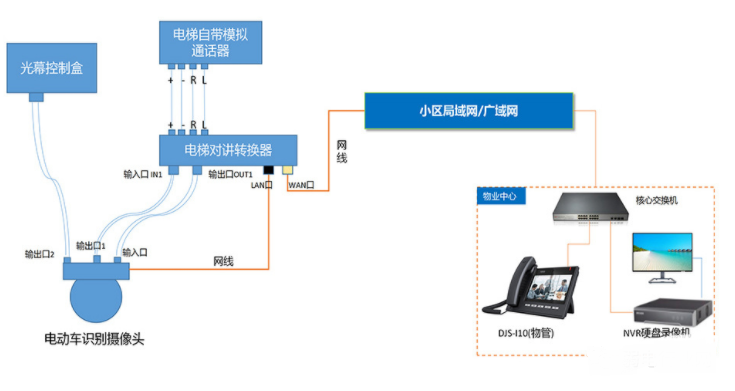

一、电动车禁入电梯管控系统
识别电动车后，语音播报，且电梯无法关门。

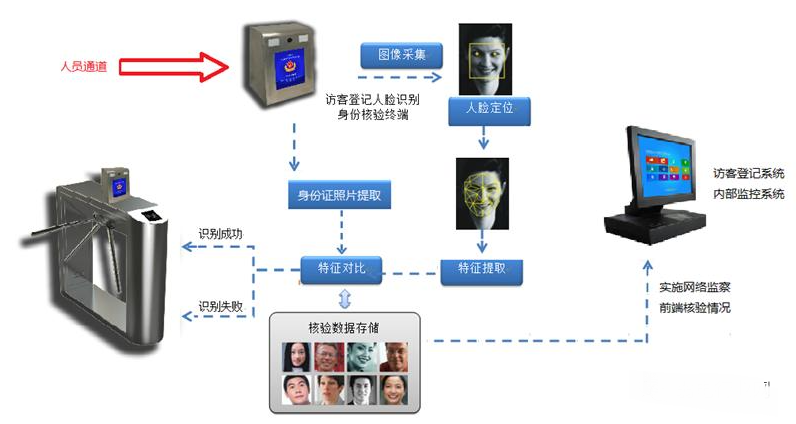

七、人脸闸机系统图

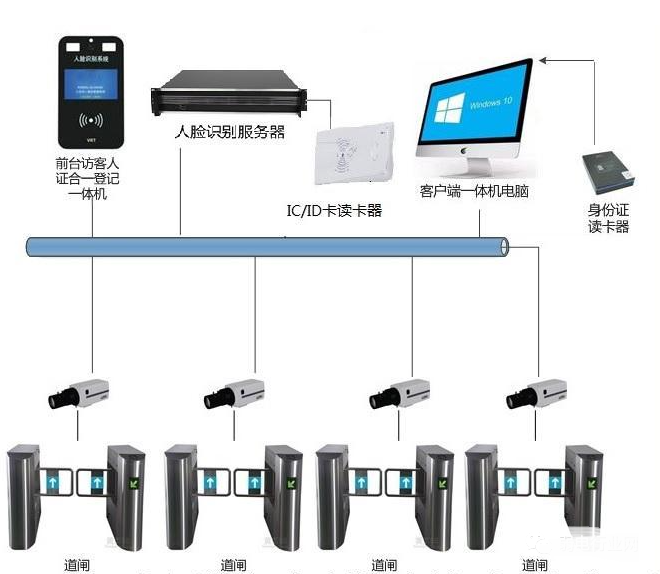

一、人脸闸机系统图
八、智慧校园网络系统图

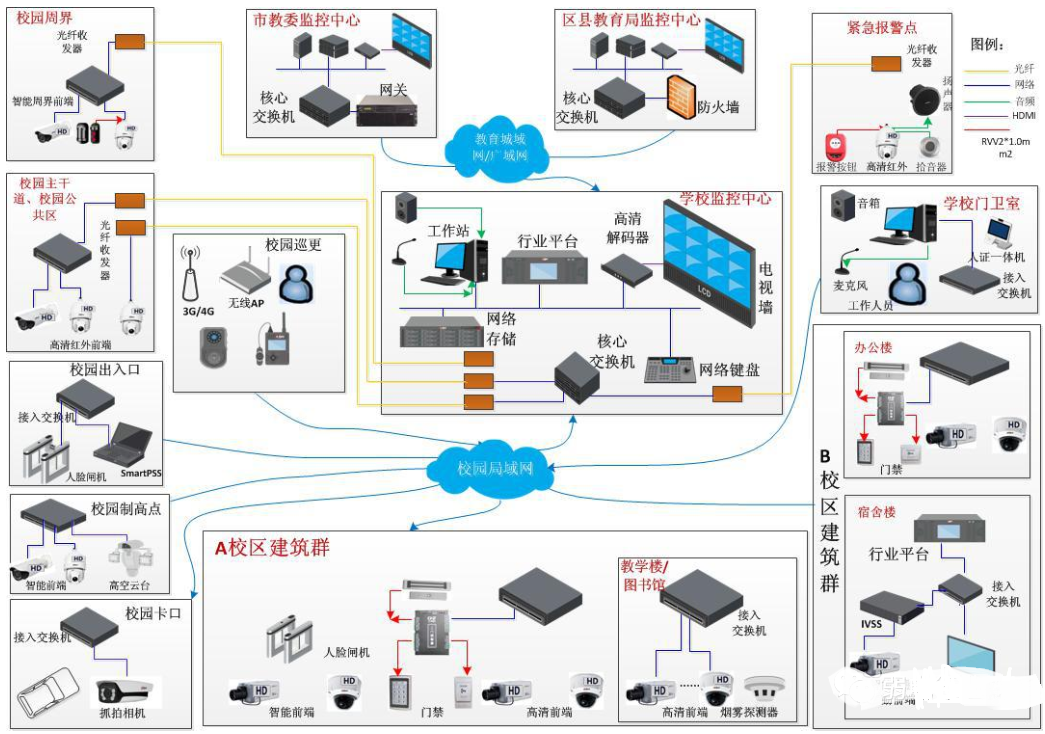

智慧校园拓扑图
九、监控项目系统拓扑图
视频监控系统（平安城市）
视频监控系统（电子卡口）

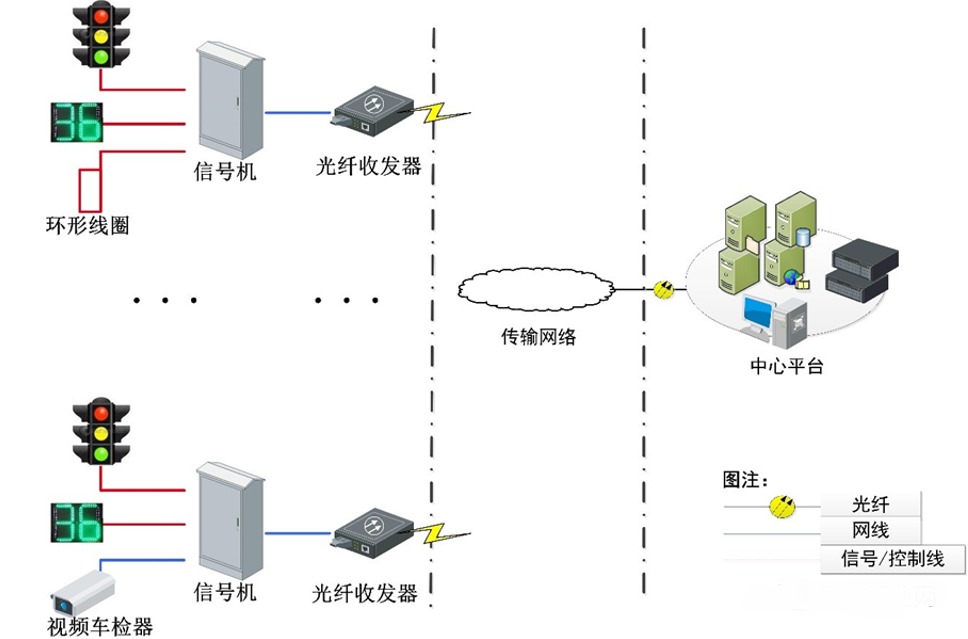

视频监控系统（电子警察）

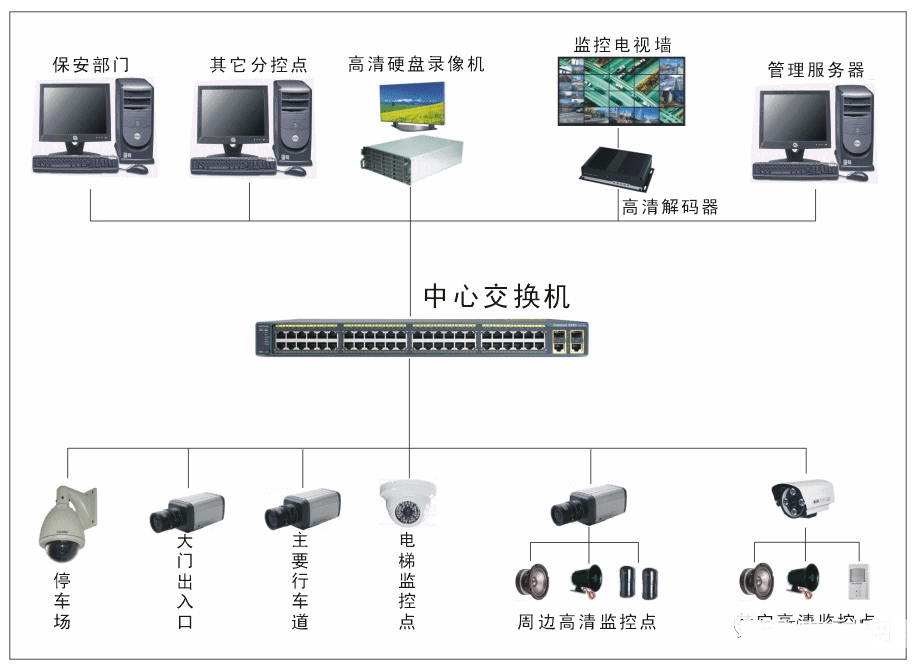

小区视频监控系统
干货来源于网络，若涉及版权问题，请联系本平台对文章进行删除。
-
-
-
