本期为大家带来一份《幼儿园弱电设计方案》，方案中幼儿园占地2500多平方米，其中包括3间活动室兼睡眠室，5间活动室，5间阅读角，1间多功能室，厨房区，办公区，接待区，医务室，是一家功能齐全，设备完善，师资力量一流的幼儿园。
一. 项目需求
园方秉着要将幼儿园建设成拥有楼宇智能话5A级标准，并在硬件设备上达到一流的幼儿园。首先，通过综合布线实现全园的各系统网络。其中包括，无线网络覆盖，监控网络，背景广播系统，门禁系统，人员定位系统，电话网络和电视网络。
二.设计方案
1.软件系统
智能校园综合系统一套集出勤自动监控与记录、平安与互动短信、访客定位跟踪、家长远程视频监控、辅助移动办公、多媒体综合查询等于一体的智能综合校园管理系统。该系统结合了计算机软件（B/S、C/S 双重模式）、物联网RFID 识别与定位、云计算、智能安防等技术，全方位立体化为校园覆盖了一张智能安全网，不仅实现了与学校现有基础设施和系统的无缝连接，也同时实现了与校园视频监控等系统的直接联动。
1.2系统介绍

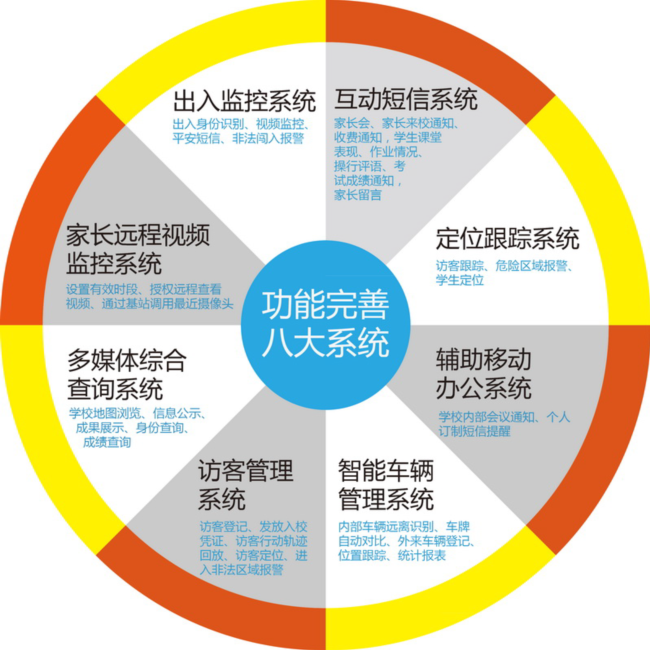

智能校园综合系统软件由八大子系统（图2.1）和十四个软件功能模块（表2.1）组成：
2.综合布线
在所有弱电系统中，综合布线系统为大楼内几乎所有的设备提供直接的或间接的传输平台。综合布线系统上传输的信息包括配置信息、控制信息、资源信息等重要的数字化资料，所以，它是最基本也是最为重要的一个系统，综合布线系统的好坏将直接影响到该园中各功能的使用。
2.1网络架构
采用无线AP的方式实现无线网络连网，目前对整个区域的了解，估算无线网络接入部分的具体配置如下：

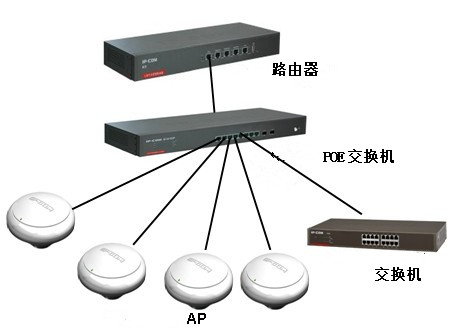

接入网络部分:我们使用5台吸顶式无限AP部署在幼儿园内部，每个AP利用网线连接到中心的POE供电交换机上，通过带有上网行为管理的企业级路由器来连接外网，同时在POE供电交换机下连一台24口交换机，用于网络中使用网线有线接入的用户。
无线网管理部分：配置在网络中心的POE供电交换机为无线AP统一供电，连接AP接入交换机形成物理线路的高可靠性。大楼所有的移动用户接入到室内无线局域网当中，所有的移动用户无论处于大楼的哪个楼层，均可以获得相同的访问控制属性。

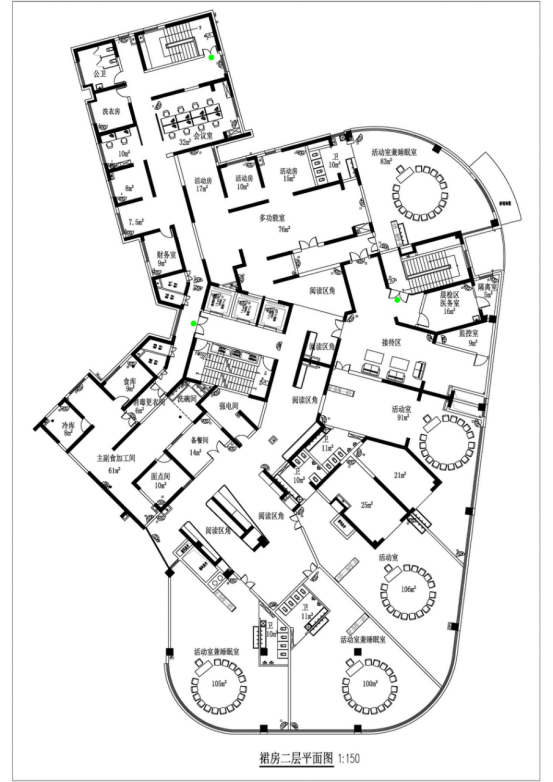

无线AP布点示意图
3.背景音乐及紧急广播系统
背景音乐及紧急广播系统的设置可以使整个项目建筑智能化提高到一个新的高度。背景音乐广播整体设计既可以播放背景音乐，又可以发布日常信息、紧急广播、火灾报警。这套系统既为整个幼儿园提供良好的休闲环境，又为工作提供极佳的场所。
3.1系统分区设定
背景音乐及紧急广播系统可实现分区广播，根据不同情况和需求，在不同的区域进行播放。
将幼儿园划分为四各区域：活动室和睡眠室设为一区；教学区走廊和阅读区设为二区；办公区走廊设为三区；厨房设为四驱。共设置扬声器40个。
在需要的区域可以设置扬声器的开关和音量调节器。
3.2系统布点图
4.安全防范
4.1监控系统组成
本系统由中心控制设备、传输设备、前端设备等组成。

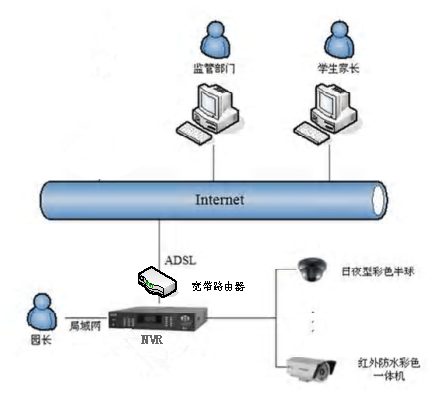

系统组成示意图（例图）：
1．前端设备：
前端系统主要由网络监控摄像机组成。均采用百万高清红外摄像头。
2．传输设备：
传输设备负责各种信号和指令的上传下达。包括网线及其辅助设备。
3．中心控制设备：
本系统采用网络录像机进行图像存储录像及视频切换控制。系统的前端摄像机进行视频信号采集，信号通过网络输送到终端设备，终端对前端图像进行处理，通过主控键盘的控制及分配，实现任意切换及实时显示、控制、监视及报警联动等功能。网络录像机对前端图像信号进行存储，并可对存储的资料进行回放、查看。
5.门禁（考勤）系统
为了防止不法人员的入侵， 幼儿园要求在对外开放的大门以及内部所有独立建筑物， 如数学区、宿舍区、行政办公区等楼单元门口安装门禁刷卡终端。门禁系统需要实现的是， 只有内部授权员工和不同等级授权的家长身份识别卡才可以进入相对应的门，同时刷卡记录可以作为员工的考勤记录，构成幼儿园门禁考勤系统，即方便内部管理又有效制止了犯罪。

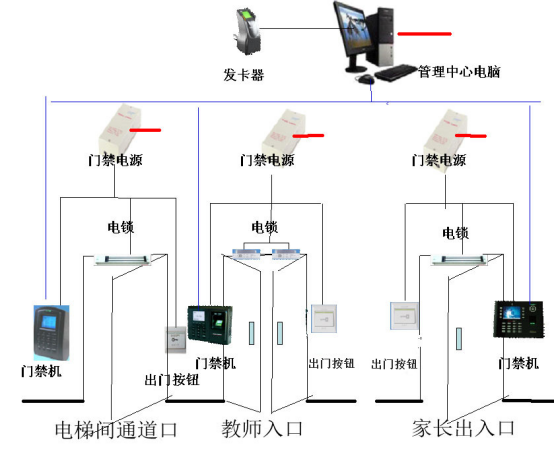

5.1设计示意图

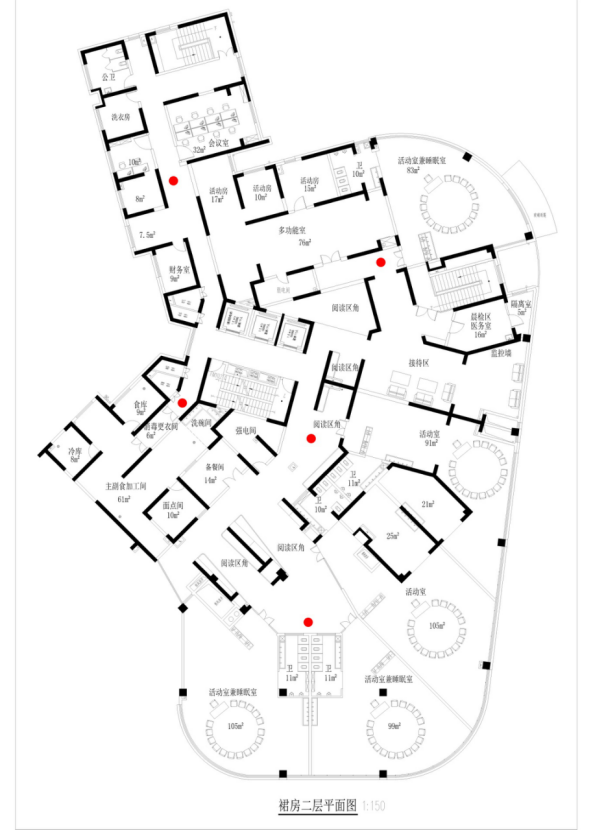

5.2门禁位置示意图
6.人员定位系统
6.1系统组成
学校人员管理、定位系统、可以对上学、放学出入校门的老师、学生进行考勤的管理及所在的位置进行定位，同时具有选择跟踪、查询等功能。
1.考勤功能：能够实时统计出入校门的人员姓名、时间、职位、数量等，并及时统计人员班级、迟到、早退信息等；对考勤数据进行统计、查询、汇总、生成报表、打印等；2.跟踪功能：校园内人员实时动态跟踪、位置显示、运行轨迹回放，实时动态查询某一区域某一时刻校园内人员分布，可对特别人员进行实时定位跟踪；3.查询功能：可以对校园内所有人员进行查询（如：人员名字、目前位置等等）；4.修改功能：可以对相关人员信息进行修改，以便反映最新人员情况；5.删除功能：把已毕业人员信息进行删除。6.组网功能：系统具有强大的组网功能，根据用户需求，控制中心与各系统能够以局域网方式联网运行，使联网的所有系统在使用权限范围内都能共享考勤跟踪数据，便于远程查询和管理；7.扩展功能：系统提供了强大的扩展空间，可根据需求在学校大门扩展车辆管理系统。
6.2系统原理
7.多媒体会议系统
对于幼儿园的会议室，选用交互数字平台。应用智能幼儿园综合管理系统中通过有源读卡器就可以读取教职工的“电子校徽”，就能实现会议签到，并可以在机房控制电脑中到处签到记录。
8.LED显示系统
可将用户电子显示屏系统划分成下面几个子系统：
1． 电子显示屏屏体
2． 计算机及网络控制系统
3． 通信系统
4． 显示屏供配电系统
5． 多媒体音、视频编辑、制作、播放系统

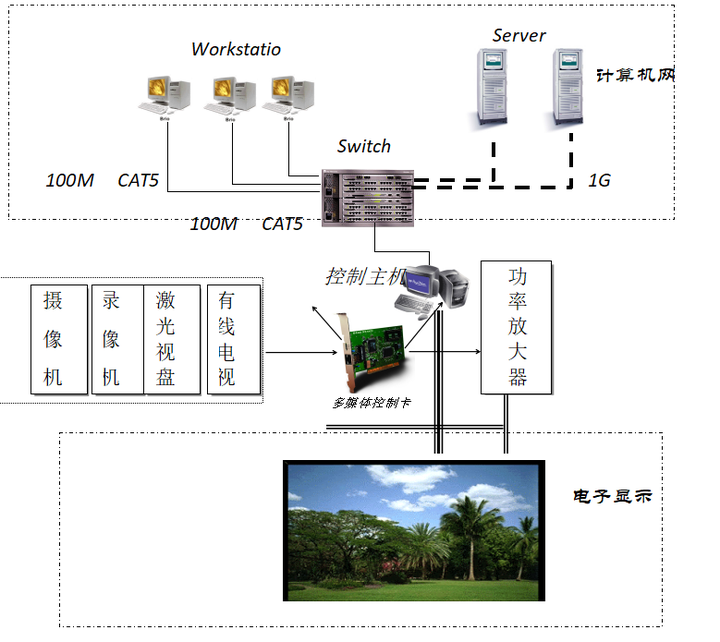

下图及附图一为用户多媒体室内电子显示屏系统结构图：
9.计算机及网络控制系统
它由控制计算机、显示屏控制系统、多媒体显示系统、编辑播放软件等组成。
概括起来，可以实现下列功能：
⊙ 实时显示计算机屏幕上彩色RGB或视频图像
⊙ 必要时可实现现场转播及有线电视和卫星电视的节目播放
⊙ 摄像机、录像机、LD机、VCD机、DVD机等视频信号的播放
⊙ 可在电视画面上及自己制作的节目中叠加文字信息，进行特技效果的实时编辑和播放
产品提供方电子显示屏系统中的计算机及网络控制系统完全基于用户的实际应用而设计。充分考虑了用户的应用环境，兼顾人性化和个性化。下面请参看用户多媒体室内电子显示屏系统结构图简单介绍一下该部分的应用。
其余内容不一一分享，需要下载完整方案，请点击下方红字↓
